Network Namespace 是 Linux 内核提供的功能，是实现网络虚拟化的重要功能，它能创建多个隔离的网络空间，它们有独自网络栈信息。不管是虚拟机还是容器，运行的时候仿佛自己都在独立的网络中。而且不同Network Namespace的资源相互不可见，彼此之间无法通信。
假如我们的物理机有4块物理网卡，我们要创建4个名称空间，而这些设备是可以单独关联至某个单独的名称空间使用的

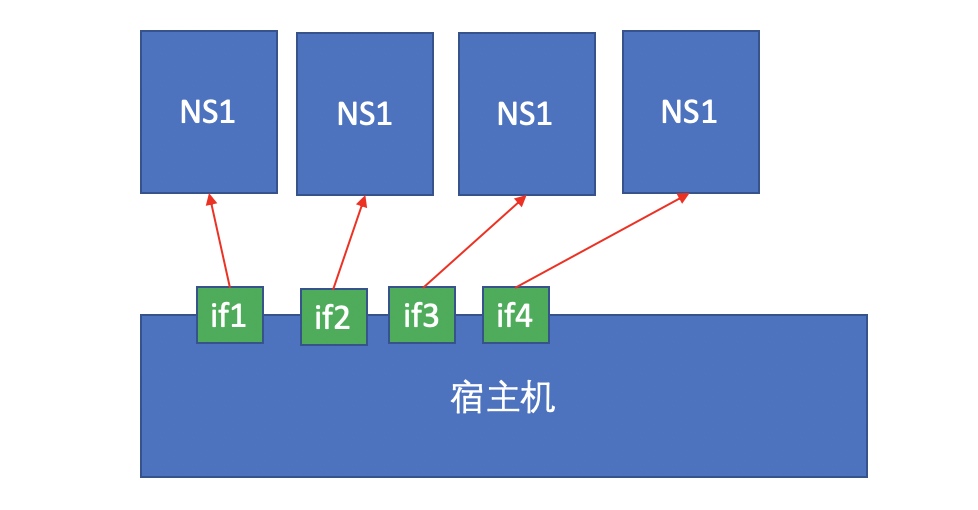

如上图所示，把第一块网卡分配给第一个名称空间，第二块分给第二个名称空间，第三块分给第三个名称空间，第四块分给第四个名称空间。此时其它名称空间都是看不见当前所在名称空间的，因为一个设备只能属于一个名称空间。
这种方式使得每一个名称空间都能配置IP地址，并且与外部网络直接通信，因为它们使用的是物理网卡。
但如果我们所拥有的名称空间数量超过物理网卡数量呢？此时我们可以使用虚拟网卡设备，用纯软件的方式来模拟一组设备来使用。Linux内核级支持2种级别设备的模拟，一种是二层设备，一种是三层设备。

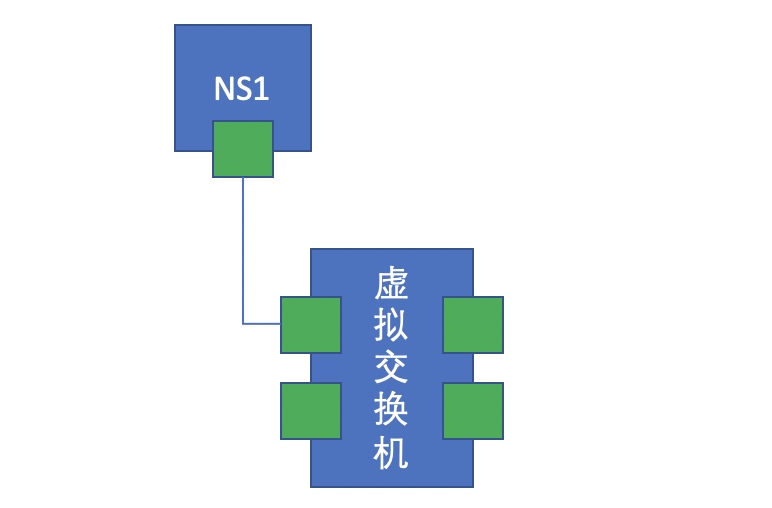

Linux内核模拟的二层设备，每个网络接口设备是成对出现的，可以模拟为一根网线的两端，其中一端模拟主机的虚拟网卡，另一端模拟虚拟交换机，就相当于让一个主机连到一个交换机上去。Linux内核原生支持二层虚拟网桥设备，即用软件虚拟交换机的功能。如下图所示：

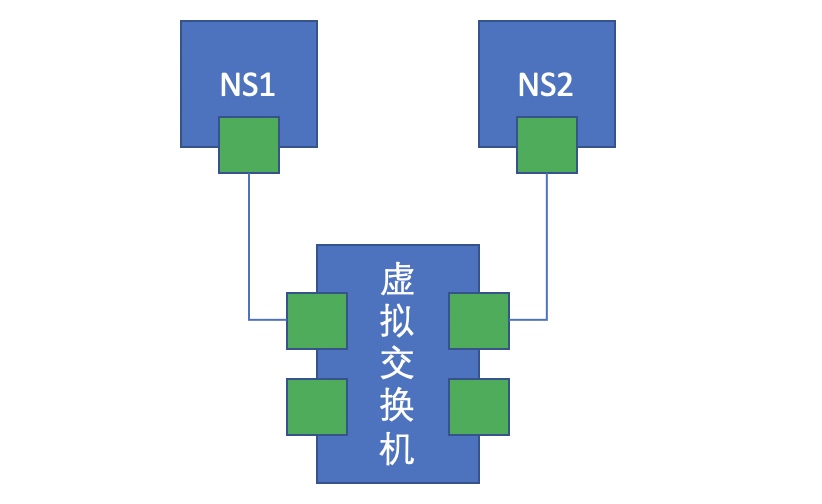

那么此时如果再有一个名称空间，它有创建了一对虚拟网卡，一端连接名称空间，一端连接虚拟交换机，此时就相当于两个名称空间连接到了同一个交换机网络中，此时如果两个名称空间的网卡地址配置在同一网段，那么很显然他们之间是可以互相通信的。如下图所示：

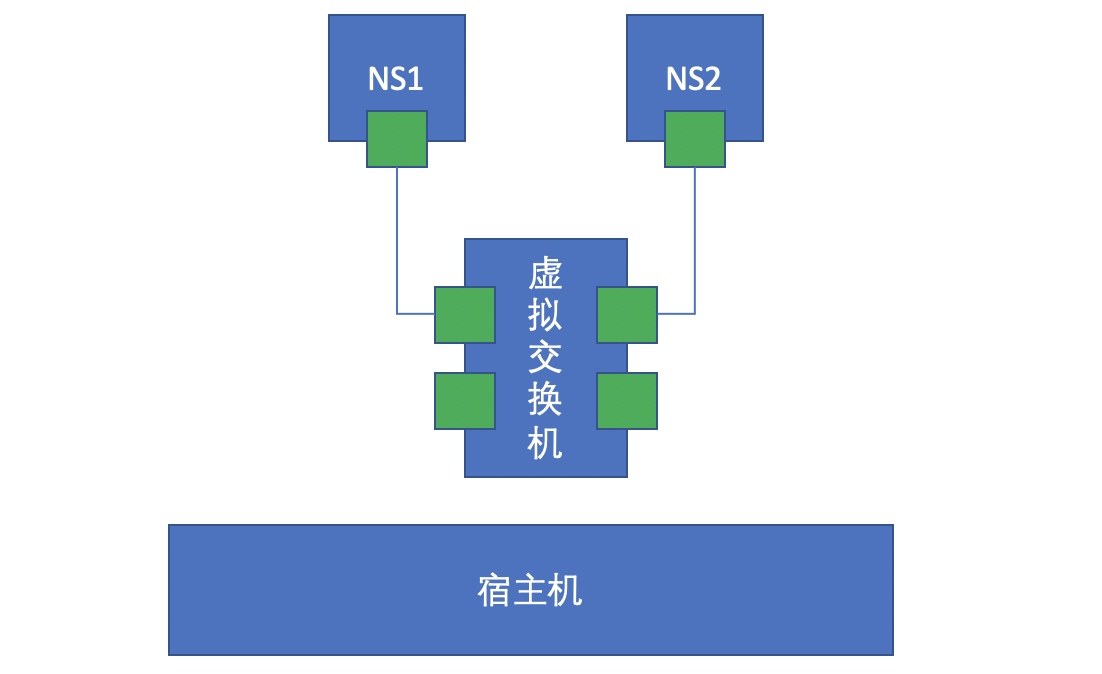

如果在同一个物理机上的两个容器想通信，我们的办法就是在这台主机上建立一个虚拟交换机，而后让两个容器各自用纯软件的方式创建一对虚拟网卡，一半在容器上，一半在虚拟交换机上，从而实现通信。如下图所示：
这就是单节点上两个容器间的通信方式。单节点上两个容器之间的通信也有一些复杂情况，比如我们期望构建的容器要跨交换机通信呢？

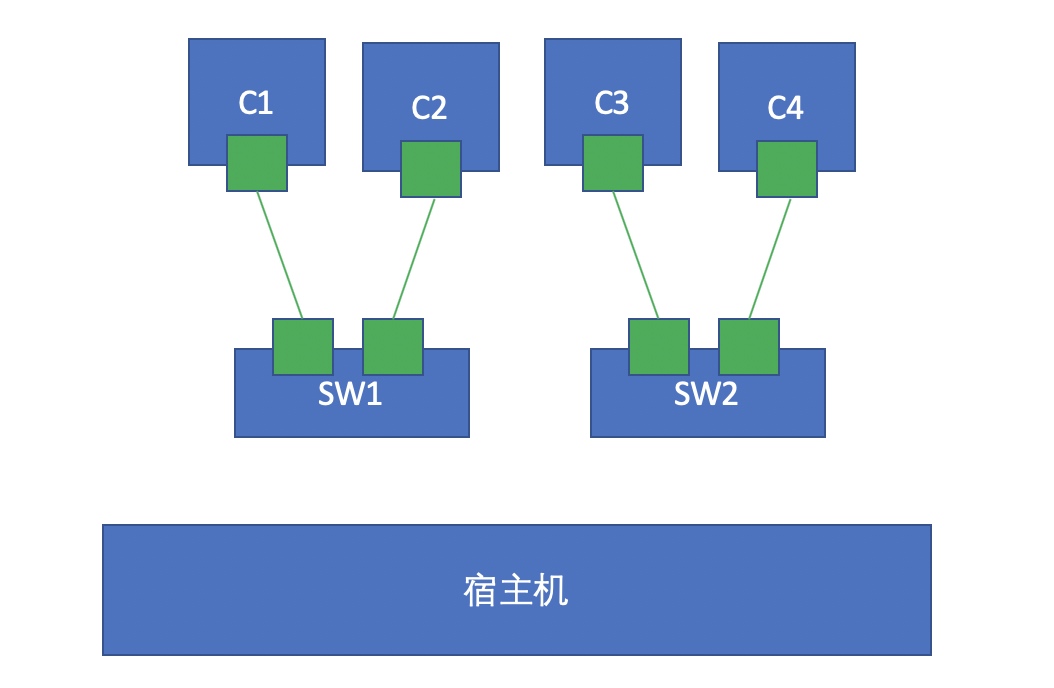

我们做两个虚拟交换机，两个交换机上各自连接不同的容器，如上图所示，此时如果要C1和C3通信又该如何实现呢？其实我们可以通过名称空间创建一对网卡，一端连SW1，另一端连SW2，这样一来两个交换机就连起来了，照理说这样一来C1和C3这两个处于不同交换机的容器就可以实现通信了，但是这样一来又存在另一个问题，那就是如果C1和C3在不同网络呢？如果不在同一网络我们就必须要通过路由转发才能使其通信，也就是我们得在两台交换机之间加一个路由器，其实Linux内核本身就是支持路由转发的，只需要我们将路由转发功能打开即可。此时我们可以再启动一个容器，这个容器里面就跑一个内核，并将其转发功能打开，这样一来就模拟了一台路由器，通过这台路由器来实现路由转发。

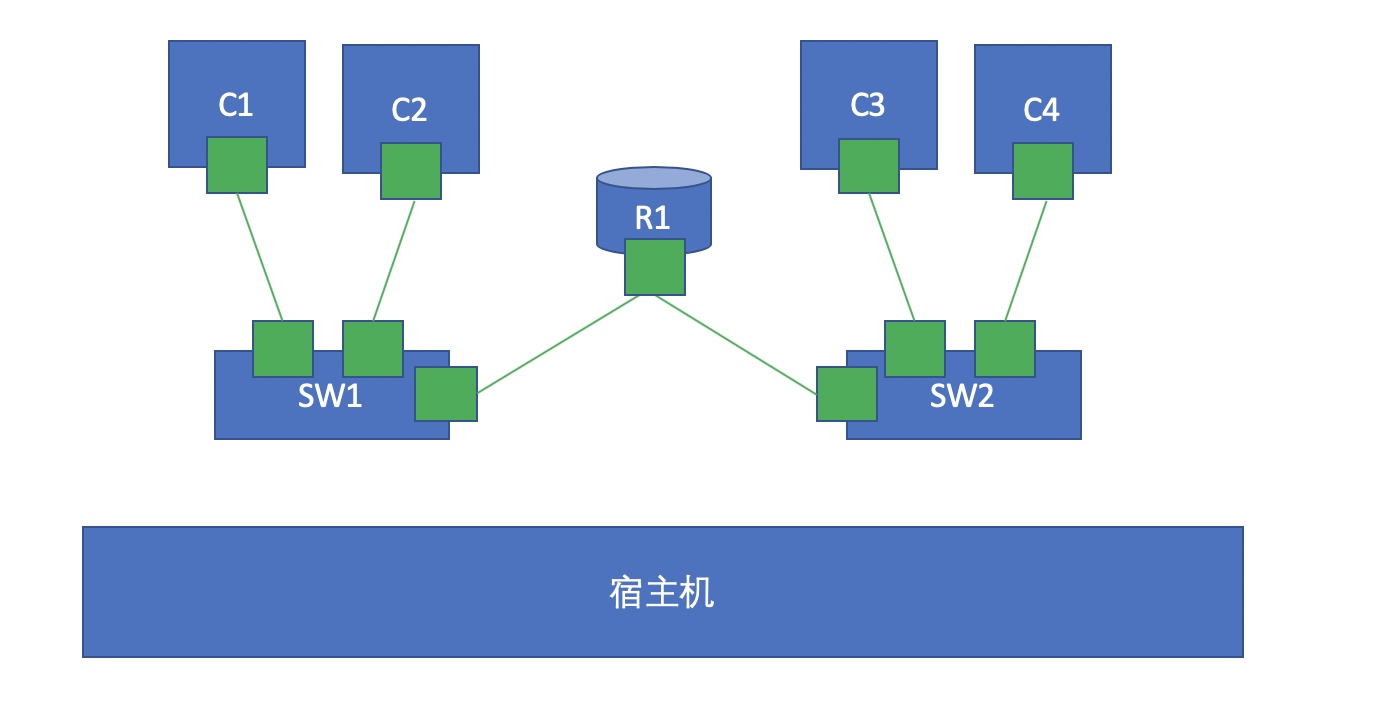

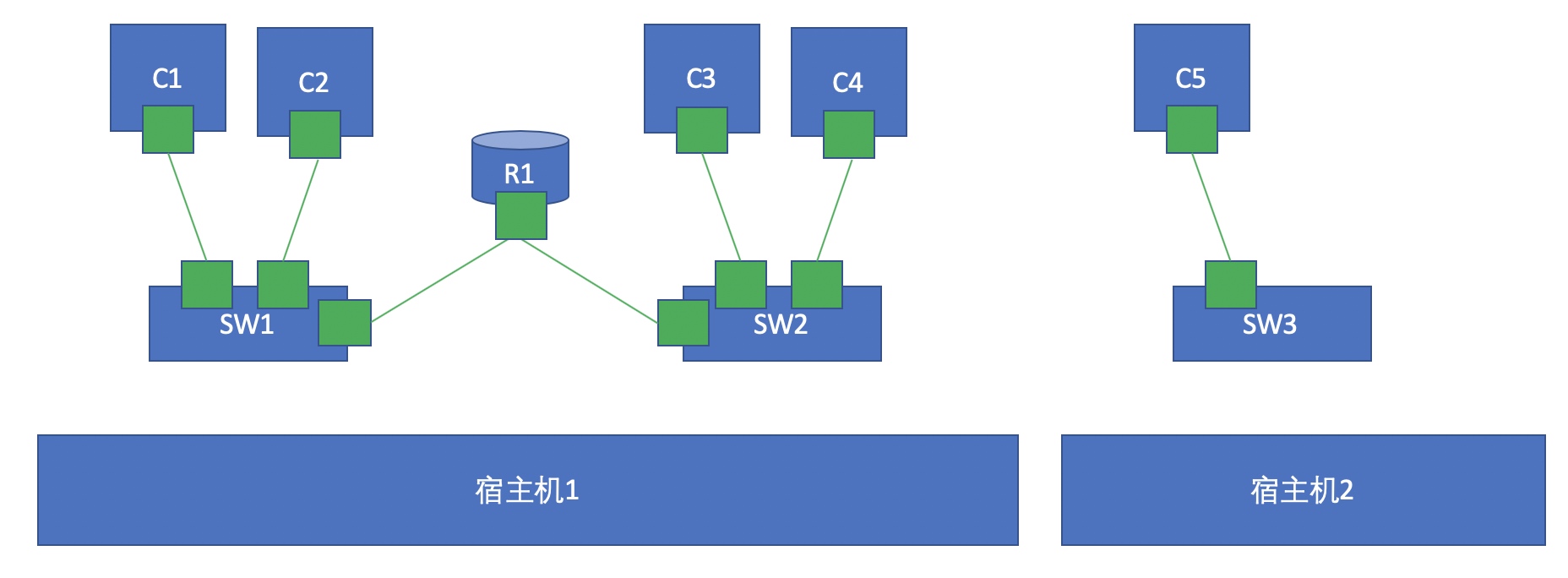

如上图所示，此时如果C1要与C5进行通信又该如何实现呢？如果我们采用桥接的方式，很容易产生广播风暴，因此，在大规模的虚拟机或容器的场景中，使用桥接的方式无疑是自取灭亡，所以我们不应该使用桥接的方式来实现通信。
如果一来，我们既不能桥接，又需要与外部来实现通信，那就只能使用NAT技术了。通过DNAT将容器的端口暴露到宿主机上，通过访问宿主机的端口来实现访问容器内部的目的，而在请求端我们需要做SNAT将数据包通过宿主机的真实网卡转发出去。但这样做的话，因为要进行两次NAT转换，所以效率会比较低。
此时我们可以采用一种叫做Overlay Network（叠加网络）的技术来实现不同节点间容器的相互通信功能。

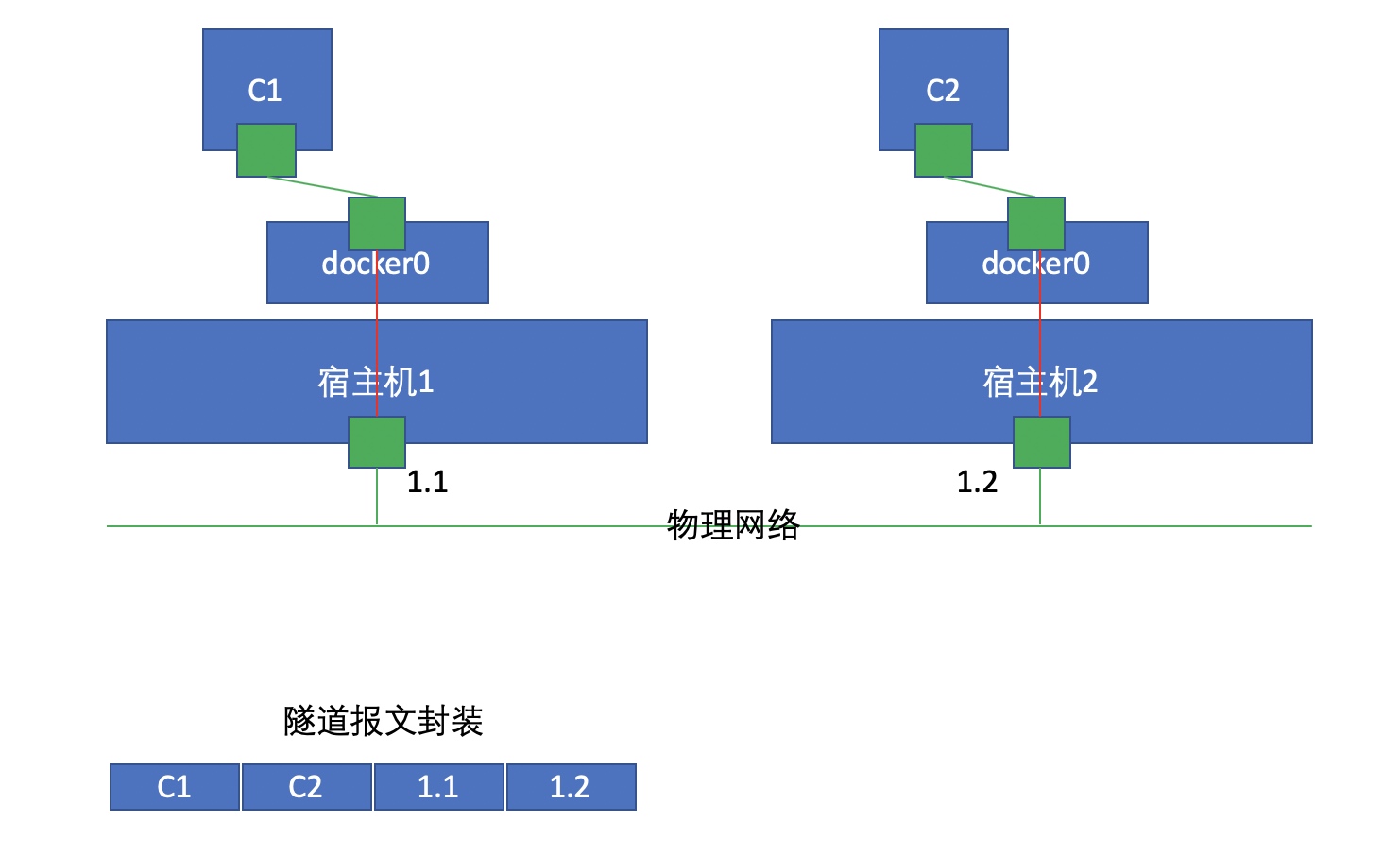

Overlay Network会将报文进行隧道转发，也就是在报文发出去之前要为其添加一个IP首部，也就是上图的1.1和1.2这部分，这里的1.1是源，1.2是目标，当宿主机2收到报文后解封装发现要找的目标容器是C2，于是把包转发给C2。
Docker在安装后自动提供3种网络，可以使用docker network ls命令查看
[root@cst ~]# docker network ls
NETWORK ID NAME DRIVER SCOPE
652864b59201 bridge bridge local
f49be614c451 host host local
ee6e295fce7c none null local
Docker使用Linux桥接，在宿主机虚拟一个Docker容器网桥(docker0)，Docker启动一个容器时会根据Docker网桥的网段分配给容器一个IP地址，称为Container-IP，同时Docker网桥是每个容器的默认网关。因为在同一宿主机内的容器都接入同一个网桥，这样容器之间就能够通过容器的Container-IP直接通信。

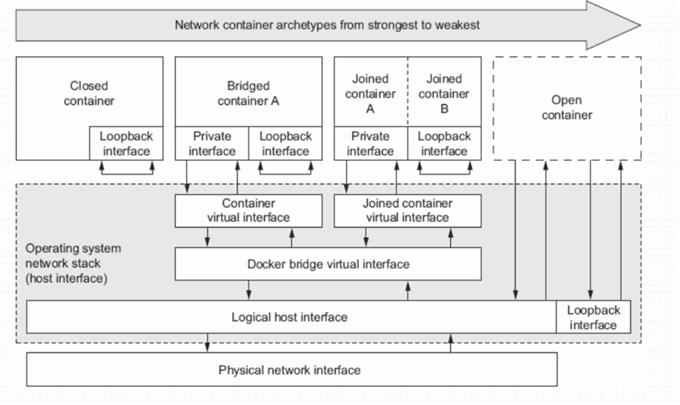

| 网络模式 | 配置 | 说明 |
|---|---|---|
| host | --network host | 容器和宿主机共享Network namespace |
| container | --network container:NAME_OR_ID | 容器和另外一个容器共享Network namespace |
| none | --network none | 容器有独立的Network namespace， 但并没有对其进行任何网络设置， 如分配veth pair 和网桥连接，配置IP等 |
| bridge | --network bridge | 默认模式 |
//使用pull命令拉网上的busybox镜像
[root@cst ~]# docker pull busybox
Using default tag: latest
latest: Pulling from library/busybox
e5d9363303dd: Already exists
Digest: sha256:c5439d7db88ab5423999530349d327b04279ad3161d7596d2126dfb5b02bfd1f
Status: Downloaded newer image for busybox:latest
docker.io/library/busybox:latest
[root@cst ~]# docker images
REPOSITORY TAG IMAGE ID CREATED SIZE
busybox latest b97242f89c8a 6 weeks ago 1.23MB
httpd latest 683a7aad17d3 6 weeks ago 138MB
//查看真机ip地址
[root@cst ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: ens32: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
link/ether 00:0c:29:a5:9f:a7 brd ff:ff:ff:ff:ff:ff
inet 192.168.142.129/24 brd 192.168.142.255 scope global dynamic noprefixroute ens32
valid_lft 906sec preferred_lft 906sec
inet6 fe80::3e15:c05:b9ea:ecda/64 scope link noprefixroute
valid_lft forever preferred_lft forever
3: docker0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default
link/ether 02:42:4a:60:d5:3d brd ff:ff:ff:ff:ff:ff
inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
valid_lft forever preferred_lft forever
//使用交互模式进入busybox，默认模式是bridge
[root@cst ~]# docker run -it --rm busybox
/ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
4: eth0@if5: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff
inet 172.17.0.2/16 brd 172.17.255.255 scope global eth0
valid_lft forever preferred_lft forever
/ # route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 172.17.0.1 0.0.0.0 UG 0 0 0 eth0
172.17.0.0 0.0.0.0 255.255.0.0 U 0 0 0 eth0
//在另一个终端上使用交互模式进入busybox，发现是172.17.0.3
[root@cst ~]# docker run -it --rm busybox
/ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
6: eth0@if7: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
link/ether 02:42:ac:11:00:03 brd ff:ff:ff:ff:ff:ff
inet 172.17.0.3/16 brd 172.17.255.255 scope global eth0
valid_lft forever preferred_lft forever
/ # route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 172.17.0.1 0.0.0.0 UG 0 0 0 eth0
172.17.0.0 0.0.0.0 255.255.0.0 U 0 0 0 eth0
//ping镜像172.17.0.2能否连通
/ # ping 172.17.0.2
PING 172.17.0.2 (172.17.0.2): 56 data bytes
64 bytes from 172.17.0.2: seq=0 ttl=64 time=0.242 ms
64 bytes from 172.17.0.2: seq=1 ttl=64 time=0.085 ms
64 bytes from 172.17.0.2: seq=2 ttl=64 time=0.096 ms
64 bytes from 172.17.0.2: seq=3 ttl=64 time=0.093 ms
64 bytes from 172.17.0.2: seq=4 ttl=64 time=0.093 ms
^C
--- 172.17.0.2 ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max = 0.085/0.121/0.242 ms
//测试ping真机172.17.0.1能否连通并退出
/ # ping 172.17.0.1
PING 172.17.0.1 (172.17.0.1): 56 data bytes
64 bytes from 172.17.0.1: seq=0 ttl=64 time=0.228 ms
64 bytes from 172.17.0.1: seq=1 ttl=64 time=0.085 ms
64 bytes from 172.17.0.1: seq=2 ttl=64 time=0.134 ms
64 bytes from 172.17.0.1: seq=3 ttl=64 time=0.076 ms
^C
--- 172.17.0.1 ping statistics ---
4 packets transmitted, 4 packets received, 0% packet loss
round-trip min/avg/max = 0.076/0.130/0.228 ms
/ # exit
使用none模式，Docker容器拥有自己的Network Namespace，但是，并不为Docker容器进行任何网络配置。也就是说，这个Docker容器没有网卡、IP、路由等信息。需要我们自己为Docker容器添加网卡、配置IP等。
这种网络模式下容器只有lo回环网络，没有其他网卡。none模式可以在容器创建时通过--network none来指定。这种类型的网络没有办法联网，封闭的网络能很好的保证容器的安全性。
应用场景：

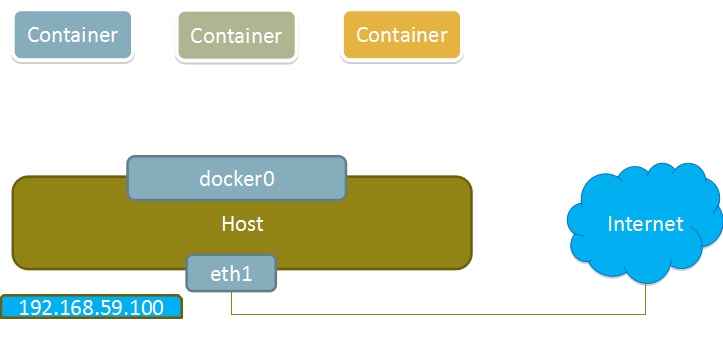

none模式如下图所示：
//容器有独立的Network namespace，但并没有对其进行任何网络设置
[root@cst ~]# docker run -it --rm --network none busybox
/ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
/ # exit
如果启动容器的时候使用host模式，那么这个容器将不会获得一个独立的Network Namespace，而是和宿主机共用一个Network Namespace。容器将不会虚拟出自己的网卡，配置自己的IP等，而是使用宿主机的IP和端口。但是，容器的其他方面，如文件系统、进程列表等还是和宿主机隔离的。
使用host模式的容器可以直接使用宿主机的IP地址与外界通信，容器内部的服务端口也可以使用宿主机的端口，不需要进行NAT，host最大的优势就是网络性能比较好，但是docker host上已经使用的端口就不能再用了，网络的隔离性不好。

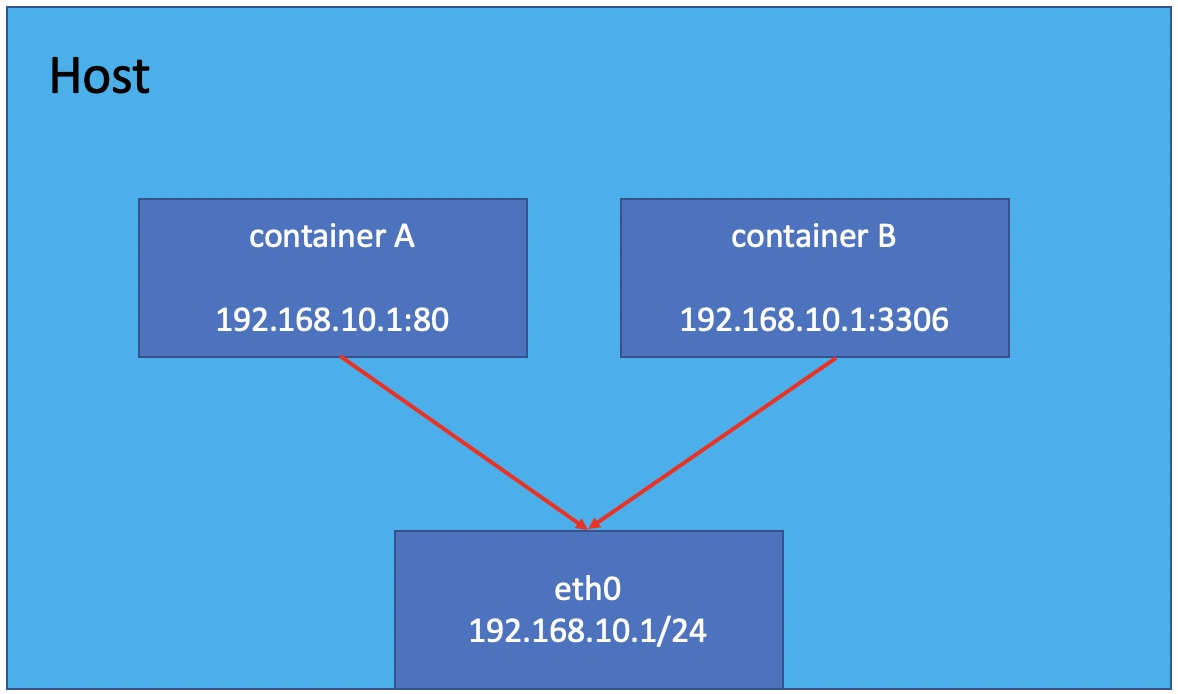

Host模式如下图所示：
//容器和真机共享Network namespace
[root@cst ~]# docker run -it --rm --network host busybox
/ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: ens32: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel qlen 1000
link/ether 00:0c:29:a5:9f:a7 brd ff:ff:ff:ff:ff:ff
inet 192.168.142.129/24 brd 192.168.142.255 scope global dynamic ens32
valid_lft 1665sec preferred_lft 1665sec
inet6 fe80::3e15:c05:b9ea:ecda/64 scope link
valid_lft forever preferred_lft forever
3: docker0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue
link/ether 02:42:4a:60:d5:3d brd ff:ff:ff:ff:ff:ff
inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
valid_lft forever preferred_lft forever
inet6 fe80::42:4aff:fe60:d53d/64 scope link
valid_lft forever preferred_lft forever

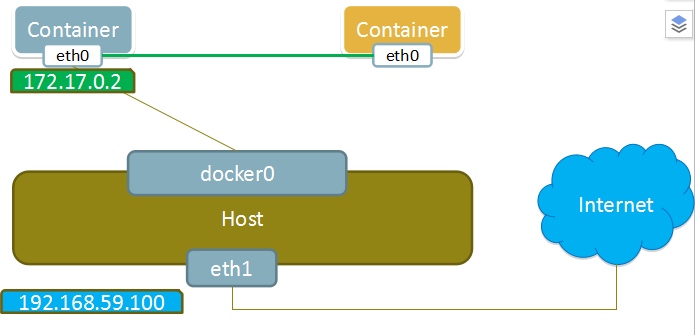

这个模式指定新创建的容器和已经存在的一个容器共享一个 Network Namespace，而不是和宿主机共享。新创建的容器不会创建自己的网卡，配置自己的 IP，而是和一个指定的容器共享 IP、端口范围等。同样，两个容器除了网络方面，其他的如文件系统、进程列表等还是隔离的。两个容器的进程可以通过 lo 网卡设备通信。
container模式如下图所示：
[root@cst ~]# docker ps
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
deb68f55c4be busybox "sh" 21 seconds ago Up 20 seconds festive_curran
[root@cst ~]# docker run -it --rm --network container:deb68f55c4be busybox
/ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
12: eth0@if13: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
link/ether 02:42:ac:11:00:03 brd ff:ff:ff:ff:ff:ff
inet 172.17.0.3/16 brd 172.17.255.255 scope global eth0
valid_lft forever preferred_lft forever

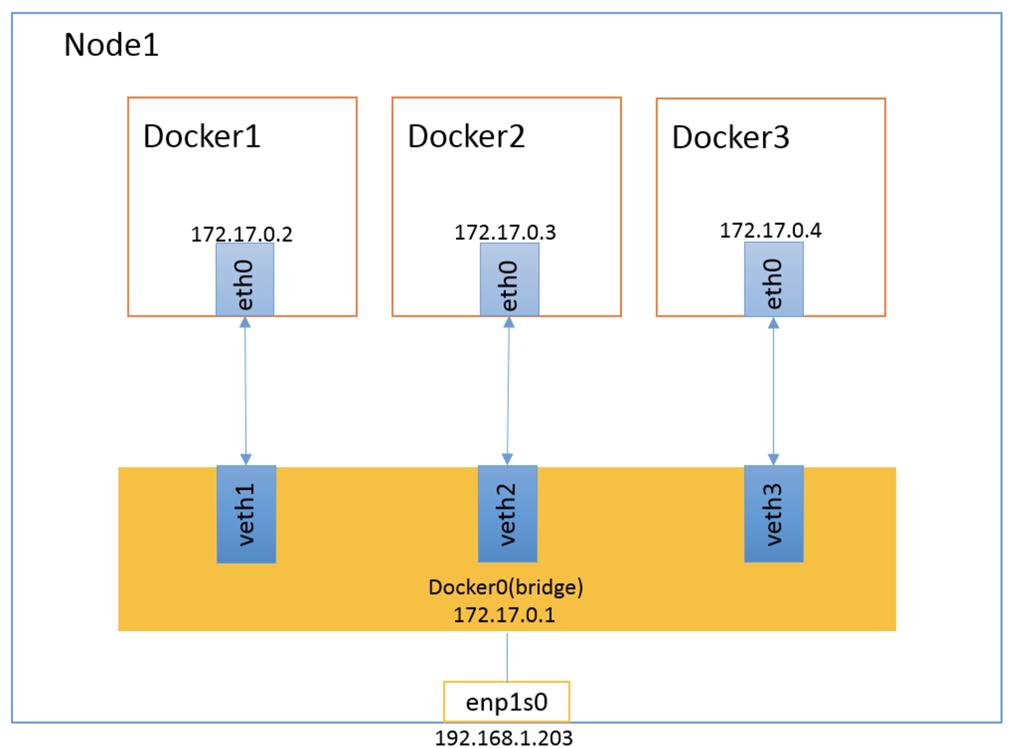

当Docker进程启动时，会在主机上创建一个名为docker0的虚拟网桥，此主机上启动的Docker容器会连接到这个虚拟网桥上。虚拟网桥的工作方式和物理交换机类似，这样主机上的所有容器就通过交换机连在了一个二层网络中。
从docker0子网中分配一个IP给容器使用，并设置docker0的IP地址为容器的默认网关。在主机上创建一对虚拟网卡veth pair设备，Docker将veth pair设备的一端放在新创建的容器中，并命名为eth0（容器的网卡），另一端放在主机中，以vethxxx这样类似的名字命名，并将这个网络设备加入到docker0网桥中。可以通过brctl show命令查看。
bridge模式是docker的默认网络模式，不写--network参数，就是bridge模式。使用docker run -p时，docker实际是在iptables做了DNAT规则，实现端口转发功能。可以使用iptables -t nat -vnL查看。
bridge模式如下图所示：
[root@cst ~]# docker network inspect bridge
[
{
"Name": "bridge",
"Id": "652864b5920142e266730ceb88a16d1aef8d07e5e56d2d1a306f09a7a8ce7868",
"Created": "2021-03-01T15:18:40.711107369+08:00",
"Scope": "local",
"Driver": "bridge",
"EnableIPv6": false,
"IPAM": {
"Driver": "default",
"Options": null,
"Config": [
{
"Subnet": "172.17.0.0/16",
"Gateway": "172.17.0.1"
}
]
},
"Internal": false,
"Attachable": false,
"Ingress": false,
"ConfigFrom": {
"Network": ""
},
"ConfigOnly": false,
"Containers": {
"deb68f55c4be291f7991952616e951a409d3d41b2ca28ffdc2a0d9540a75b8ac": {
"Name": "festive_curran",
"EndpointID": "edc83c2ed061e349640d2f405c27cdf09a4ad479e1d28f12cc5b60aba780422b",
"MacAddress": "02:42:ac:11:00:03",
"IPv4Address": "172.17.0.3/16",
"IPv6Address": ""
}
},
"Options": {
"com.docker.network.bridge.default_bridge": "true",
"com.docker.network.bridge.enable_icc": "true",
"com.docker.network.bridge.enable_ip_masquerade": "true",
"com.docker.network.bridge.host_binding_ipv4": "0.0.0.0",
"com.docker.network.bridge.name": "docker0",
"com.docker.network.driver.mtu": "1500"
},
"Labels": {}
}
]
原文：https://www.cnblogs.com/sarenn/p/14464686.html
