3 JobGraph 在 Client 生成

StreamGraph 转变成 JobGraph 也是在 Client 完成,主要作了三件事:
? StreamNode 转成 JobVertex。
? StreamEdge 转成 JobEdge。
? JobEdge 和 JobVertex 之间创建 IntermediateDataSet 来连接。
从 1.2.6 接着进行源码分析,看 execute 里的逻辑(yarn-per-job 为例):

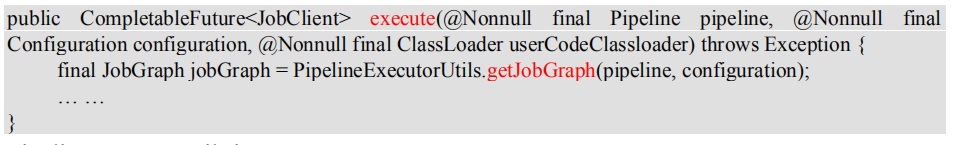

AbstractJobClusterExecutor.java
技术分享图片

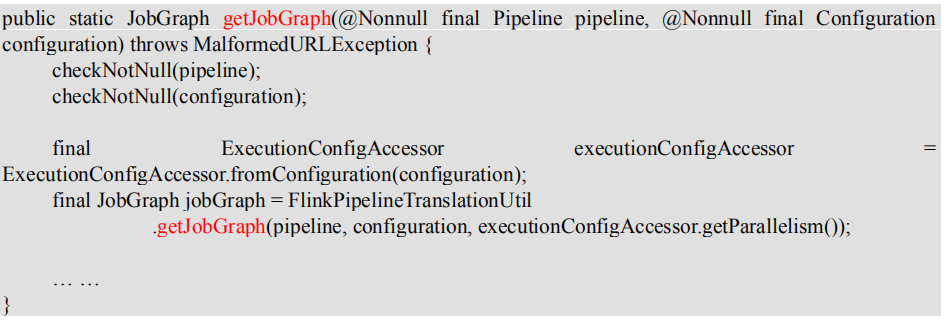

PipelineExecutorUtils.java
技术分享图片

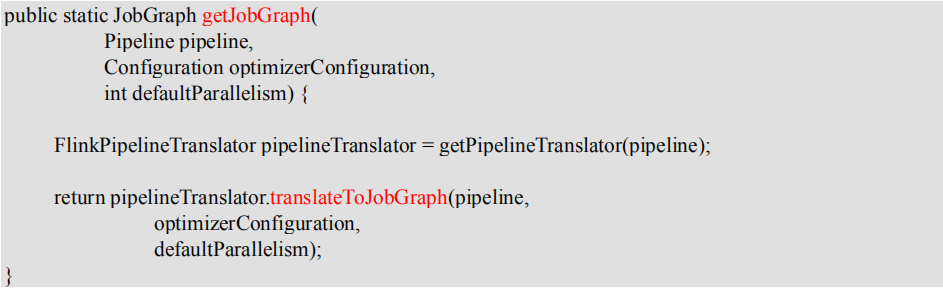

FlinkPipelineTranslationUtil.java
技术分享图片

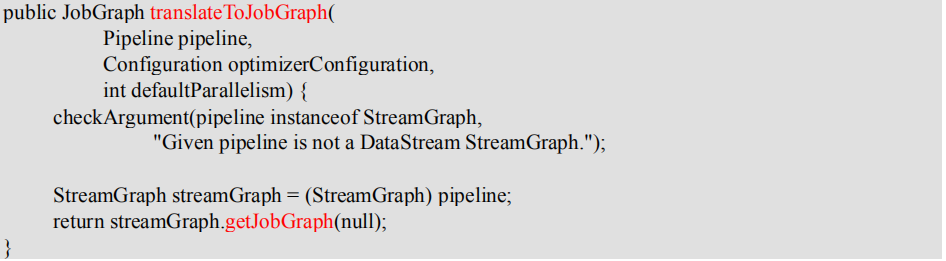

StreamGraphTranslator.java
技术分享图片
StreamGraph.java
技术分享图片
StreamingJobGraphGenerator.java
技术分享图片

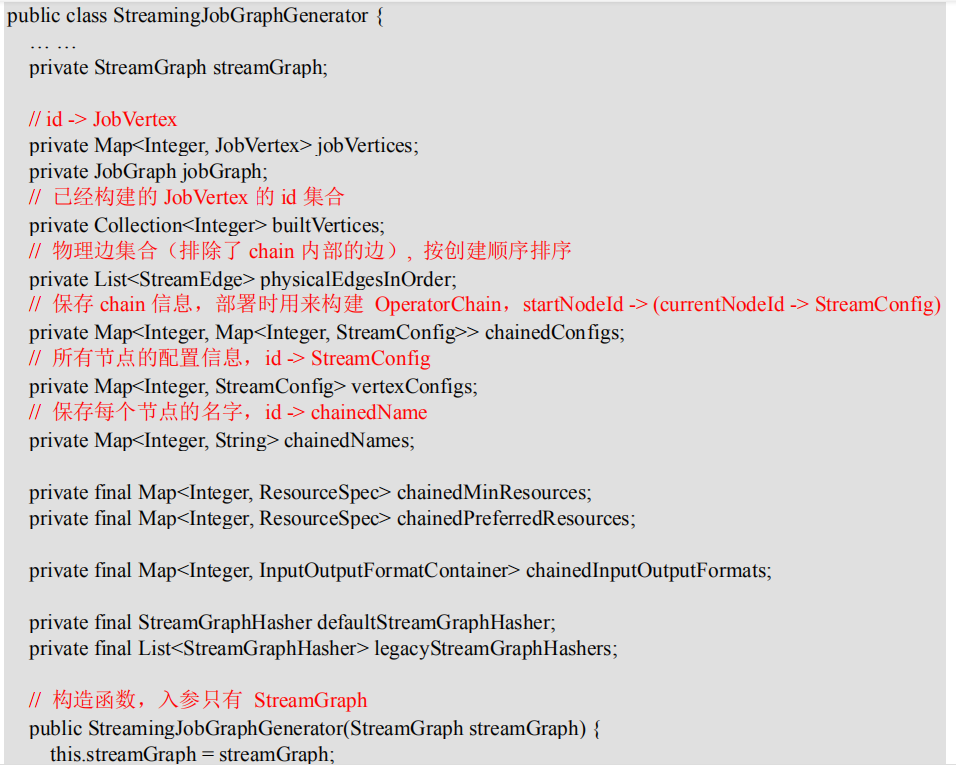

看一下核心类 StreamingJobGraphGenerator 的相关属性:
技术分享图片

 技术分享图片

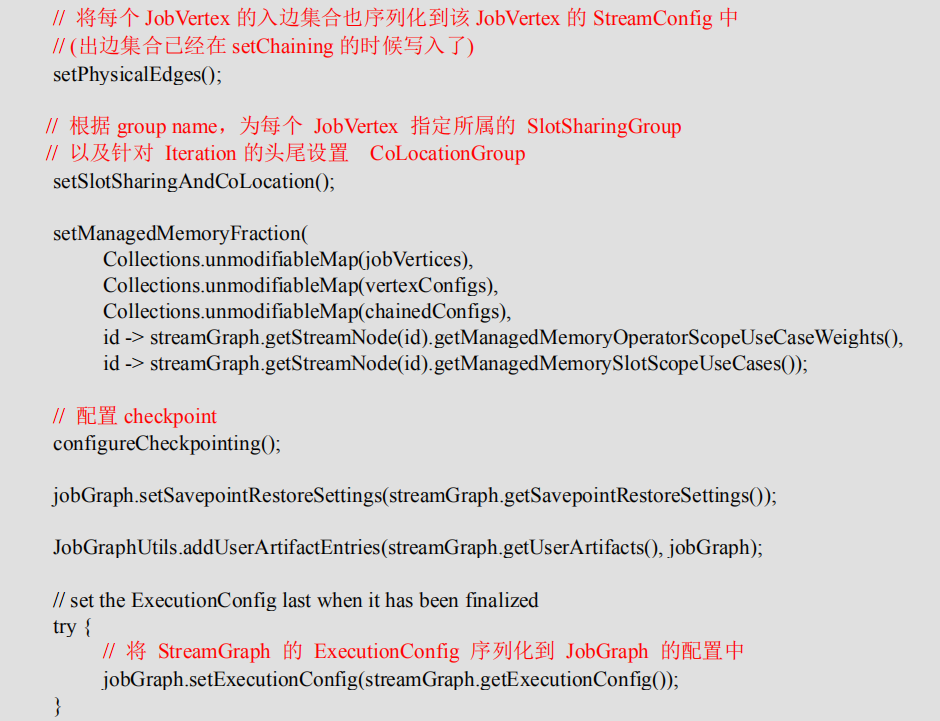

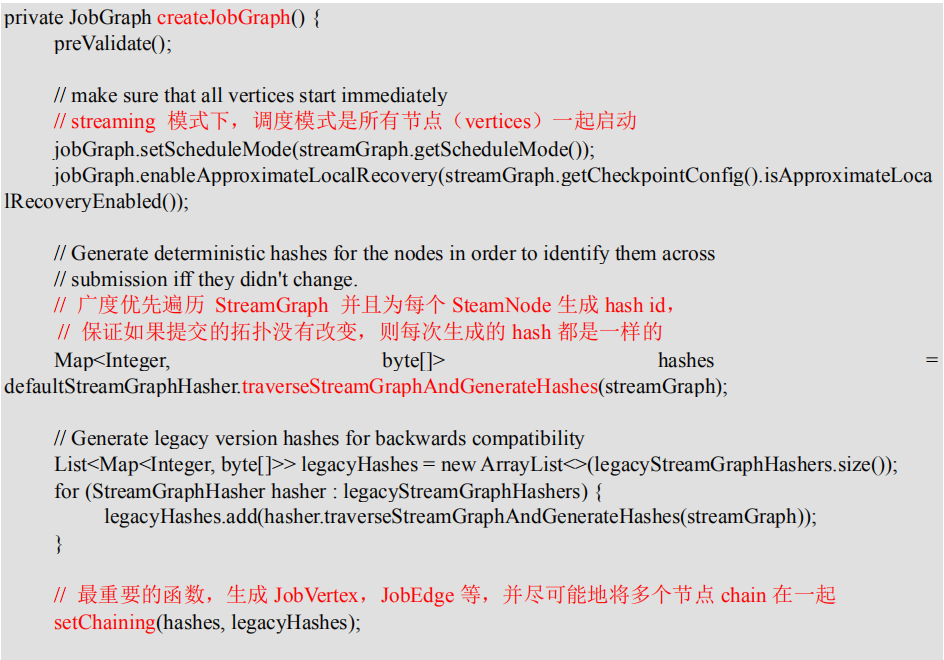

核心逻辑:根据 StreamGraph,生成 JobGraph:
技术分享图片

 技术分享图片

 技术分享图片

 技术分享图片

  StreamingJobGraphGenerator 的成员变量都是为了辅助生成最终的 JobGraph。
  为所有节点生成一个唯一的 hash id,如果节点在多次提交中没有改变(包括并发度、上下游等),那么这个 id 就不会改变,这主要用于故障恢复。

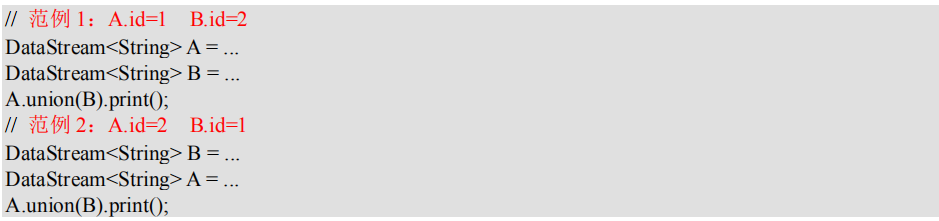

  这里不能用 StreamNode.id 来代替,因为这是一个从 1 开始的静态计数变量,同样的 Job可能会得到不一样的 id,如下代码示例的两个 job 是完全一样的,但是 source 的 id 却不一
样了。
技术分享图片

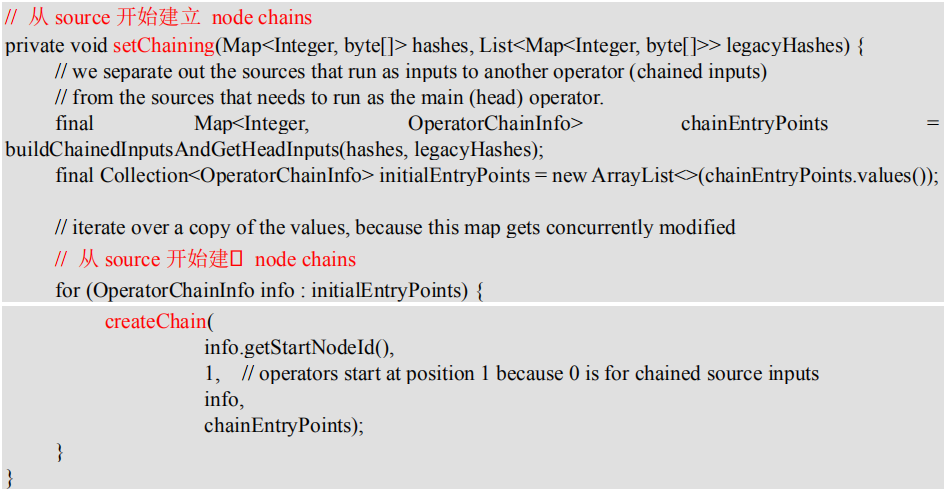

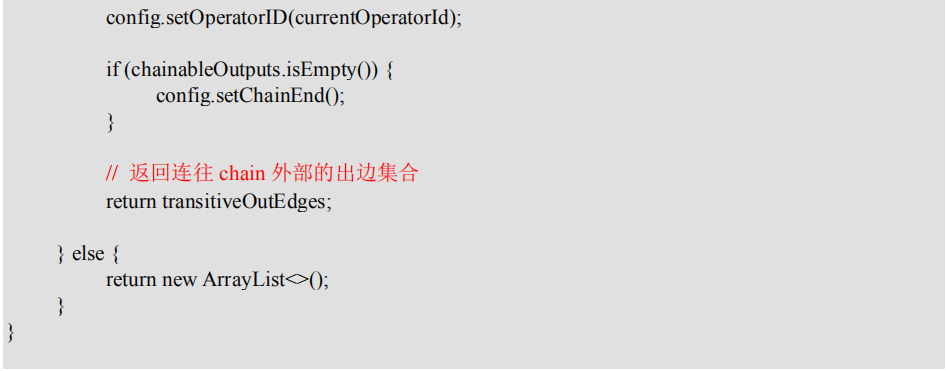

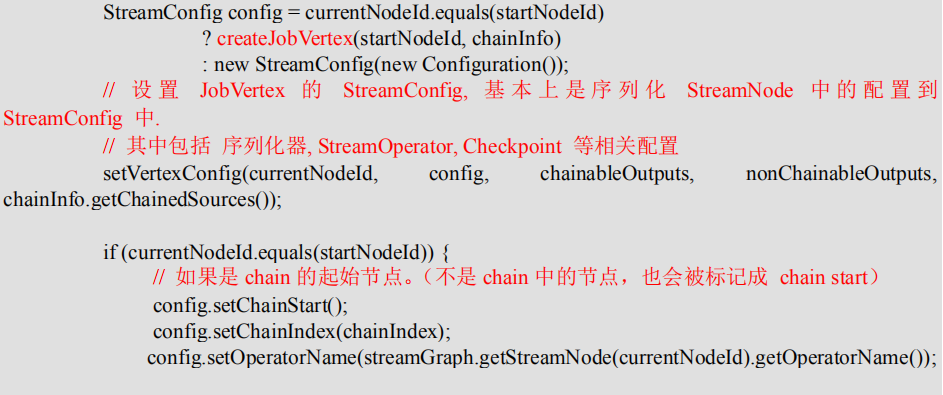

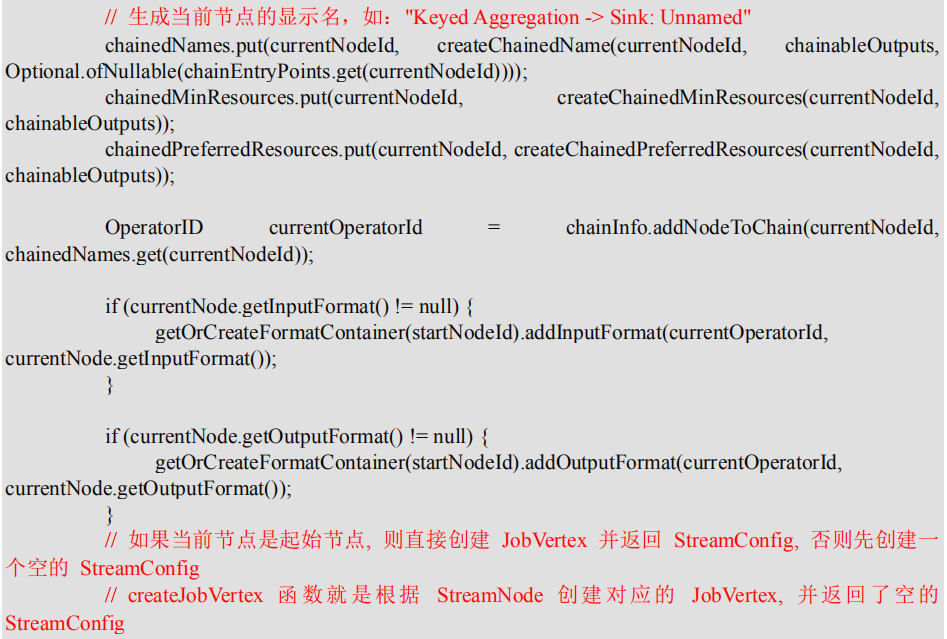

看一下最关键的 chaining 处理:
技术分享图片



 技术分享图片

 技术分享图片

 技术分享图片

 技术分享图片

 技术分享图片

 技术分享图片

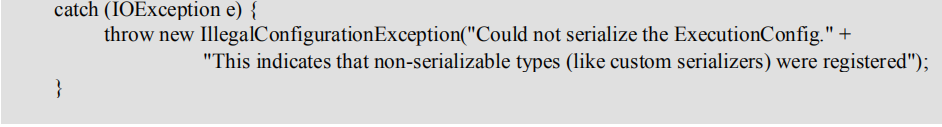

  每个 JobVertex 都会对应一个可序列化的 StreamConfig, 用来发送给 JobManager 和TaskManager。最后在 TaskManager 中起 Task 时,需要从这里面反序列化出所需要的配置信息, 其中就包括了含有用户代码的 StreamOperator。

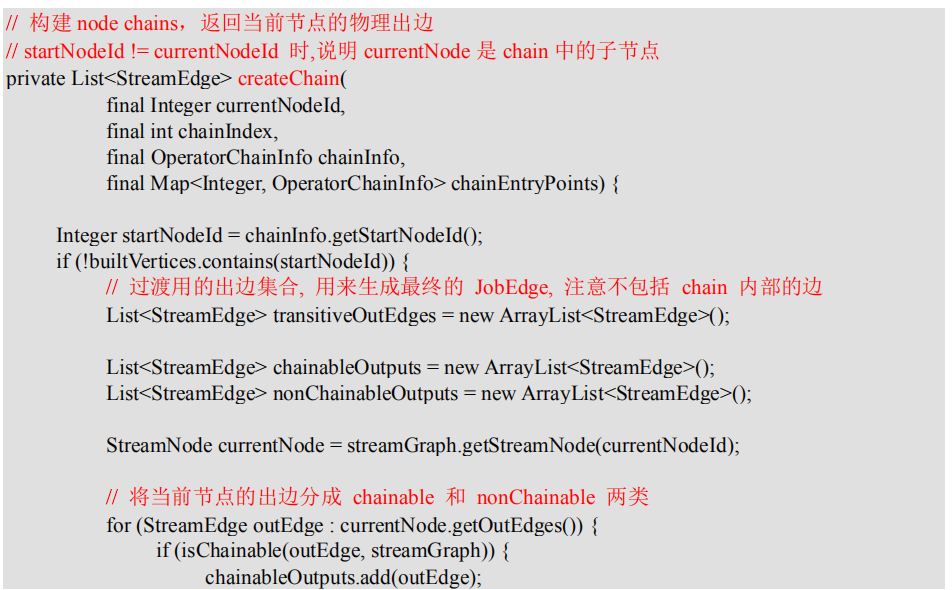

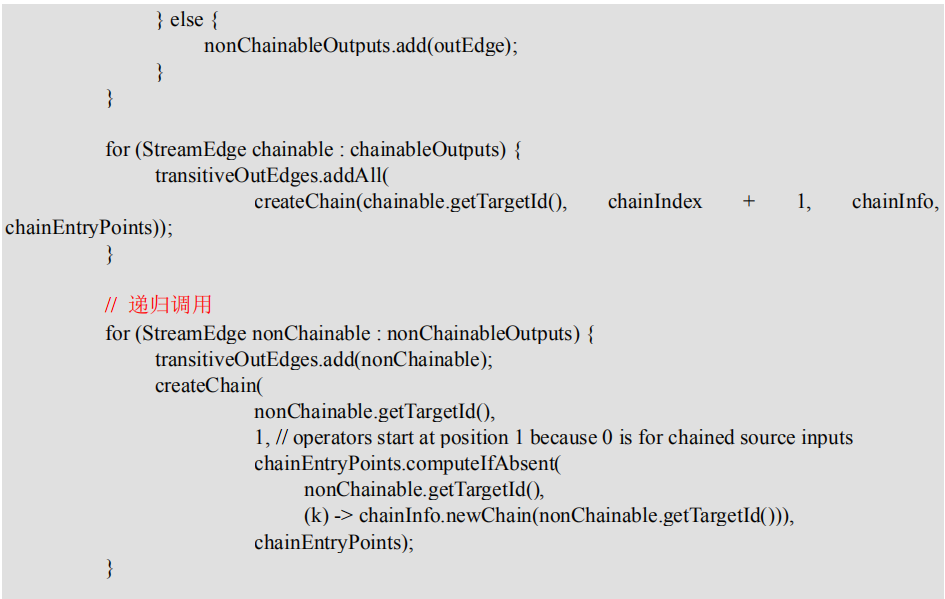

  setChaining 会对 source 调用 createChain 方法,该方法会递归调用下游节点,从而构建出 node chains。createChain 会分析当前节点的出边,根据 Operator Chains 中的 chainable 条

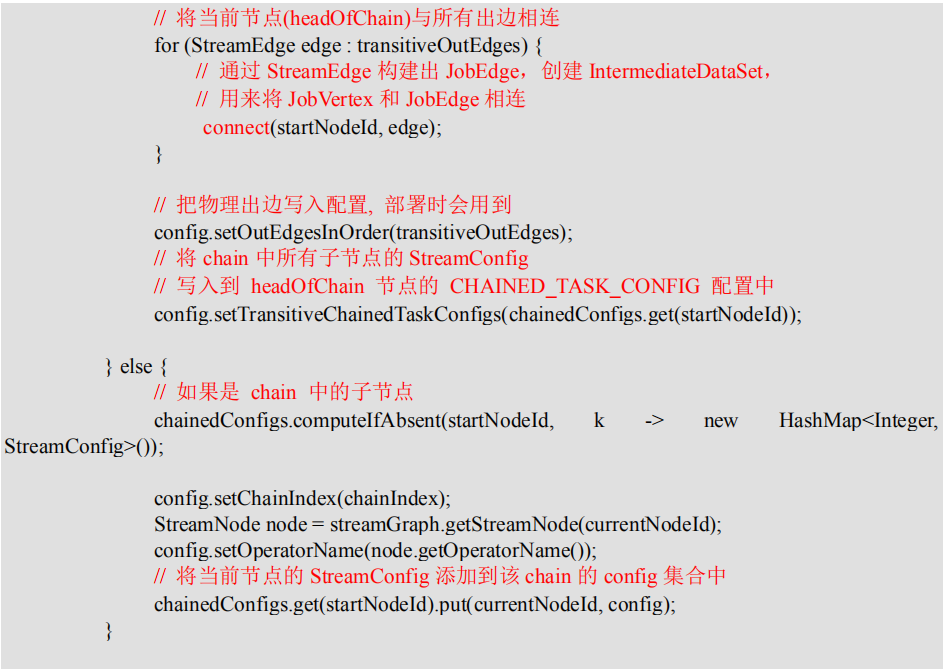

件,将出边分成 chainalbe 和 noChainable 两类,并分别递归调用自身方法。之后会将StreamNode 中的配置信息序列化到 StreamConfig 中。如果当前不是 chain 中的子节点,则会构建 JobVertex 和 JobEdge 相连。如果是 chain 中的子节点,则会将 StreamConfig 添加到该chain 的 config 集合中。一个 node chains,除了 headOfChain node 会生成对应的 JobVertex,其余的 nodes 都是以序列化的形式写入到 StreamConfig 中,并保存到 headOfChain 的CHAINED_TASK_CONFIG 配置项中。直到部署时,才会取出并生成对应的 ChainOperators。
