华为防火墙配置IPsec***详解

条件：
FW1:

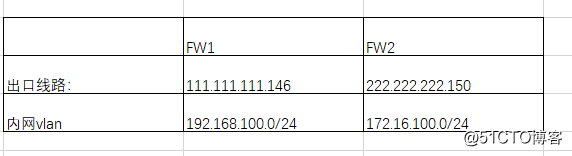

FW1 FW2
出口线路： 111.111.111.146 222.222.222.150
内网vlan 192.168.100.0/24 172.16.100.0/24

通过配置IPsec***实现两端内网互访。

配置步骤：
FW1：

1. 配置出口线路正常访问外网：

点击网络 - 接口：

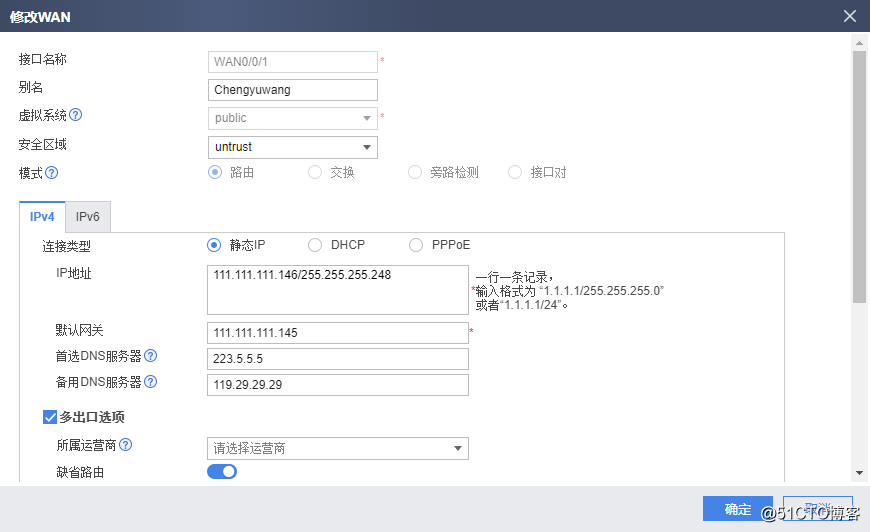

配置 wan0/0/1口为untrust口，IP地址为111.111.111.146/30，网关：111.111.111.145

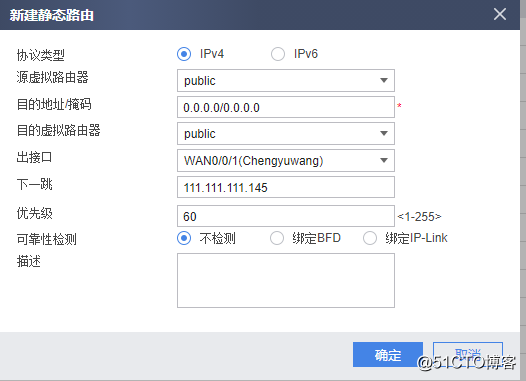

配置静态路由：

点击 网络 - 静态路由，新增一条静态路由，放通所有包从wan0/0/1出局访问外网。

配置安全策略

配置一条安全策略，放通内网访问外网：

配置一条NAT策略，实现代理上网：

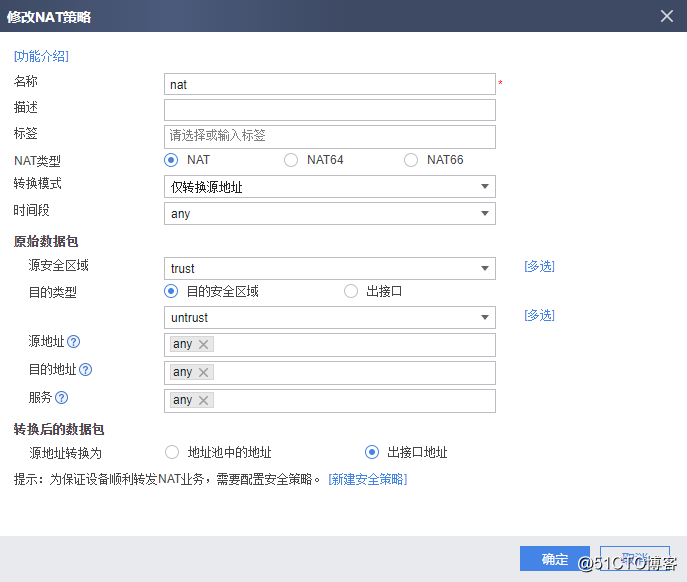

点击策略 - NAT策略，新建一条NAT策略，配置源地址做NAT地址转换：

2. 配置IPsec

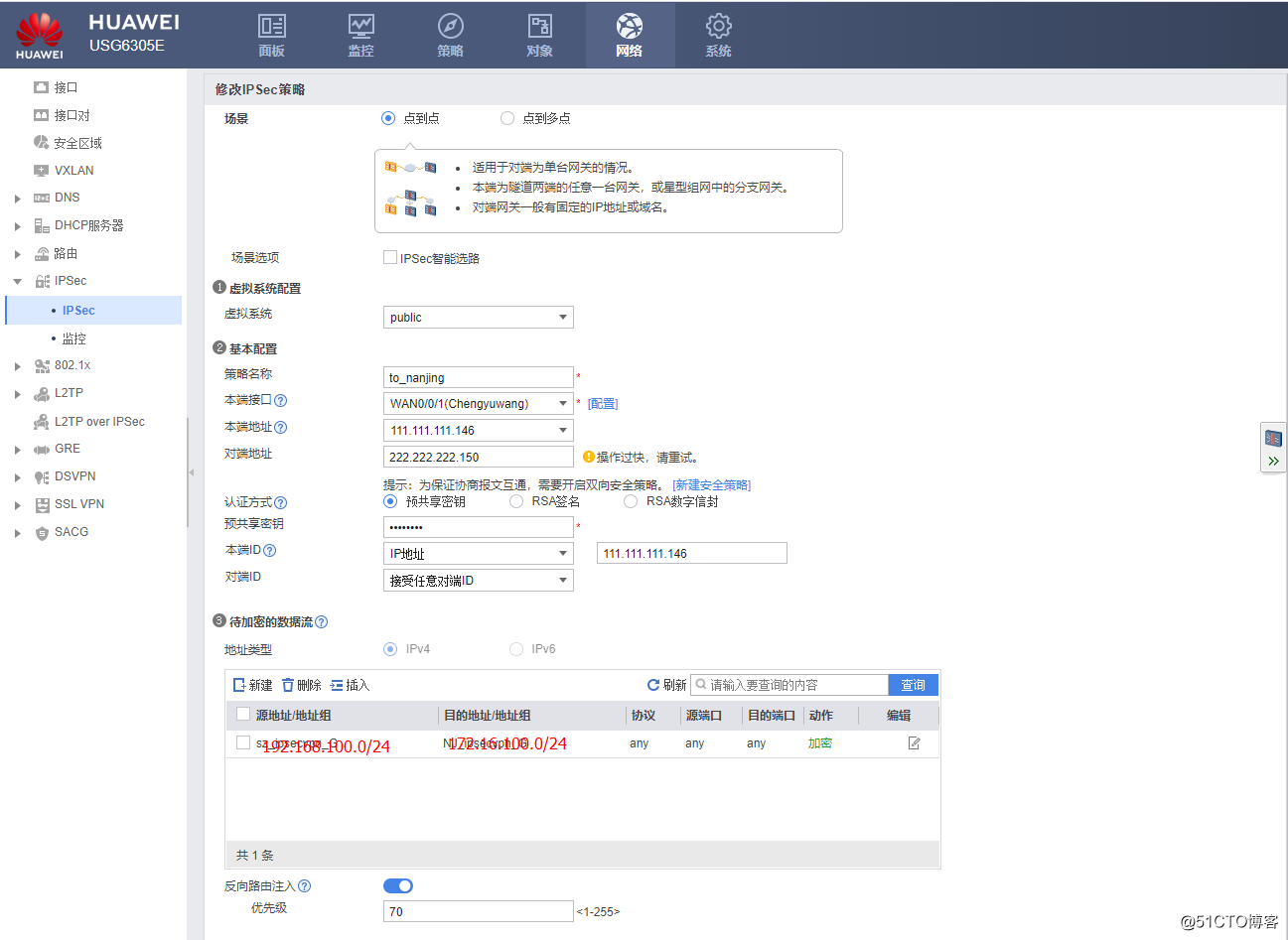

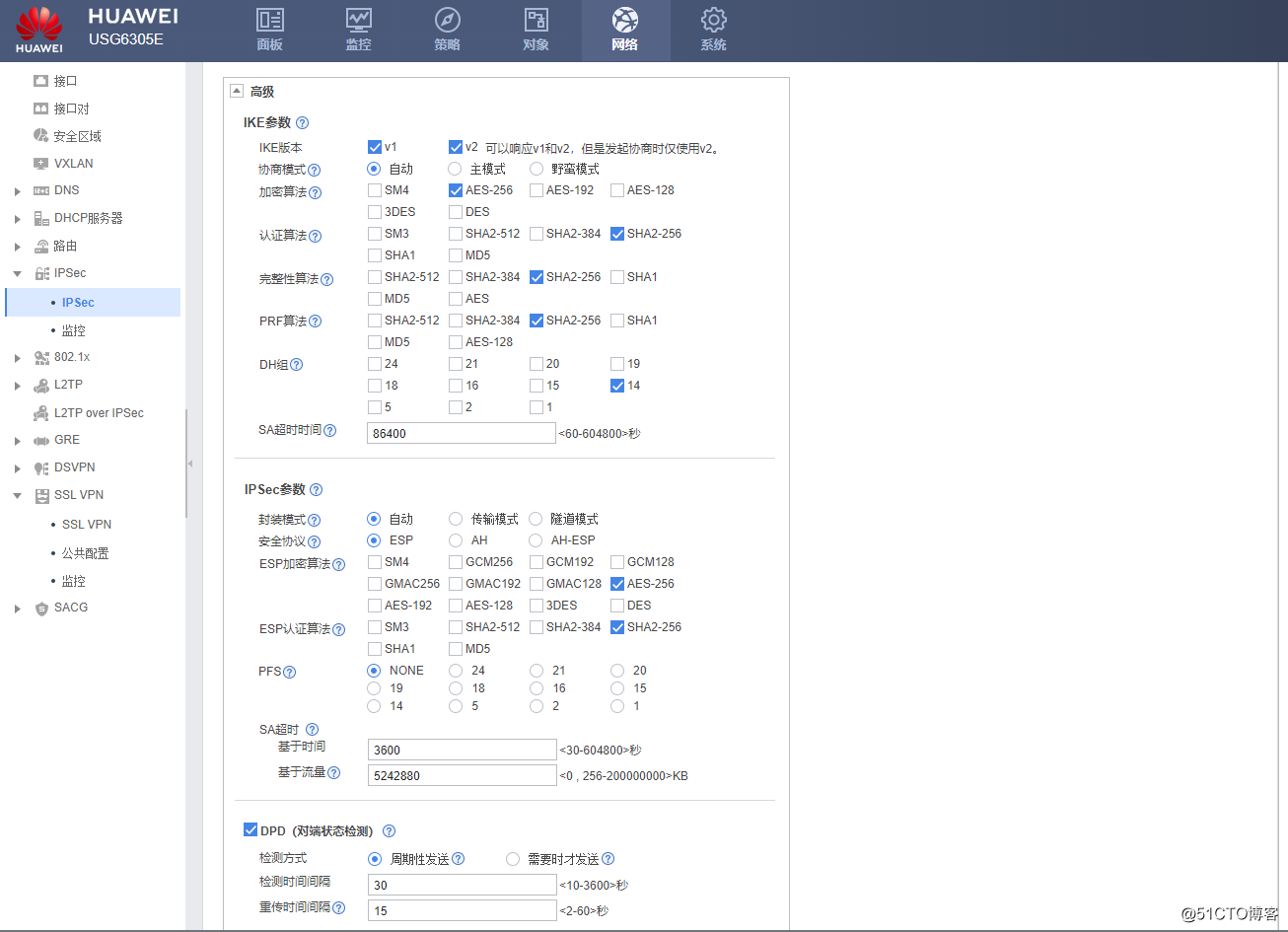

点击网络 - IPsec ，新建一条IPsec，选择点对点模式：
第一阶段：

第二阶段：

3. 配置静态路由：
   点击网络 - 静态路由：

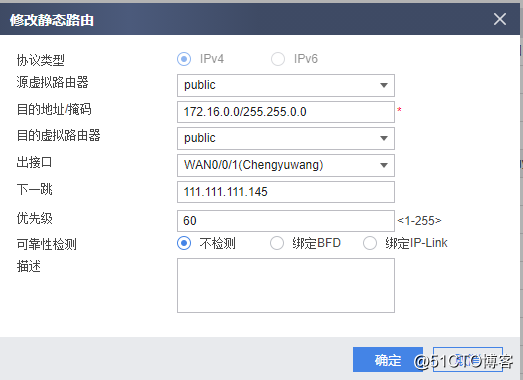

   新建一条到对端内网vlan的静态路由，下一跳为该出口线路的网关：

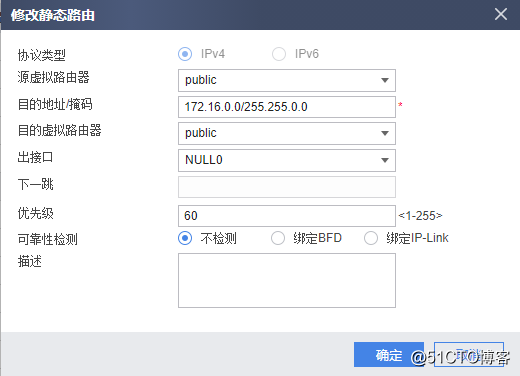

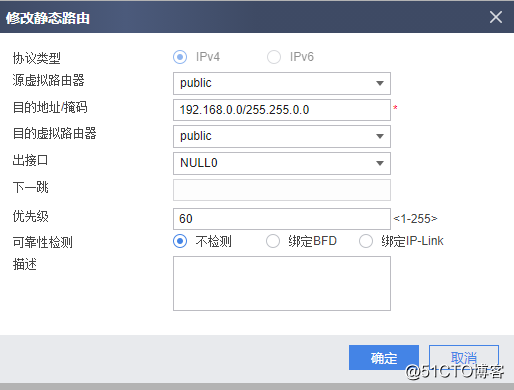

再建立一条黑洞路由，防止路由环路：

4. 配置安全策略：

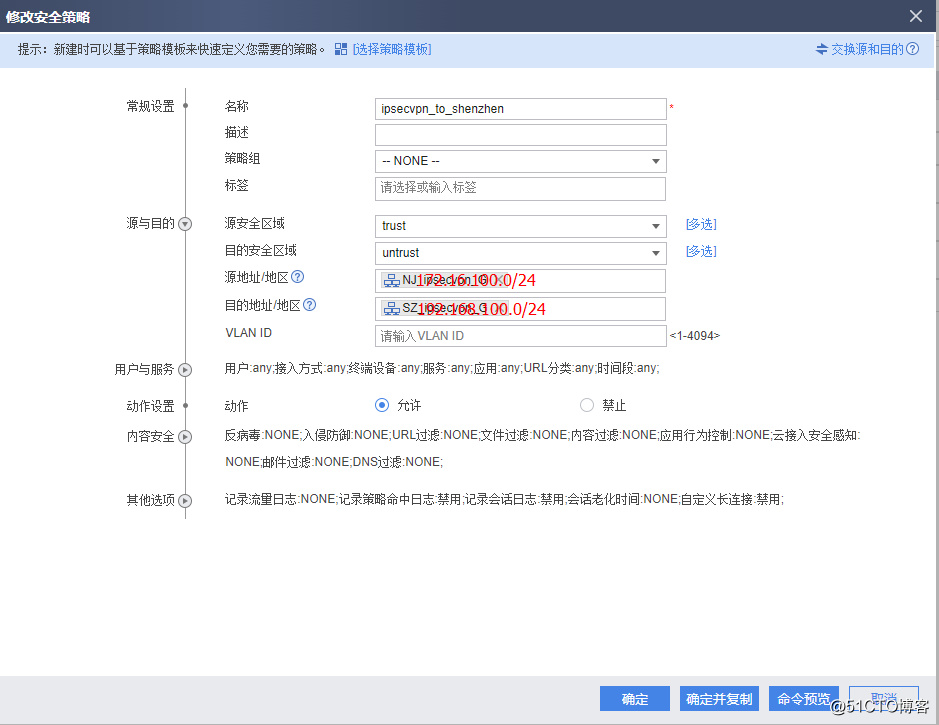

   点击策略 - 安全策略，新建一条安全策略，放通本段vlan到对方内网vlan的访问。
   在路由上可以放通整个大段，然后通过安全策略指定具体放通哪些vlan：

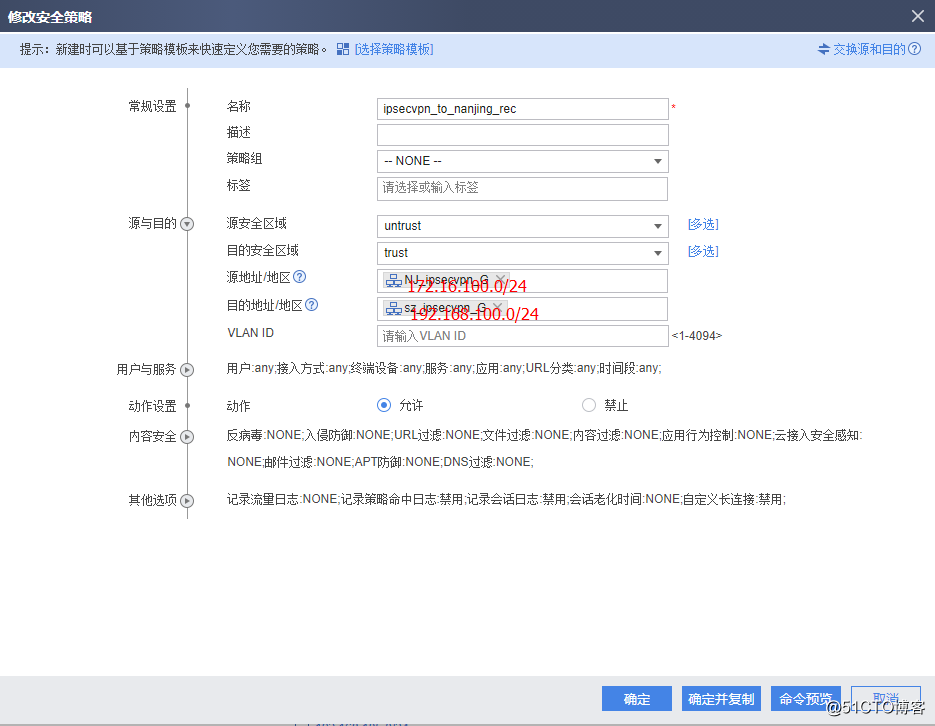

再配置一条返回访问的安全策略：
允许对端哪些vlan可以访问内网：

配置防火墙本身到外网的安全策略：

在配置一条NAT策略，指定内网之间访问不做NAT地址转换：

到此，FW1已配置完毕，现在来配置FW2：

FW2：

1. 同样配置出口线路能正常上网。
   点击网络 - 接口：

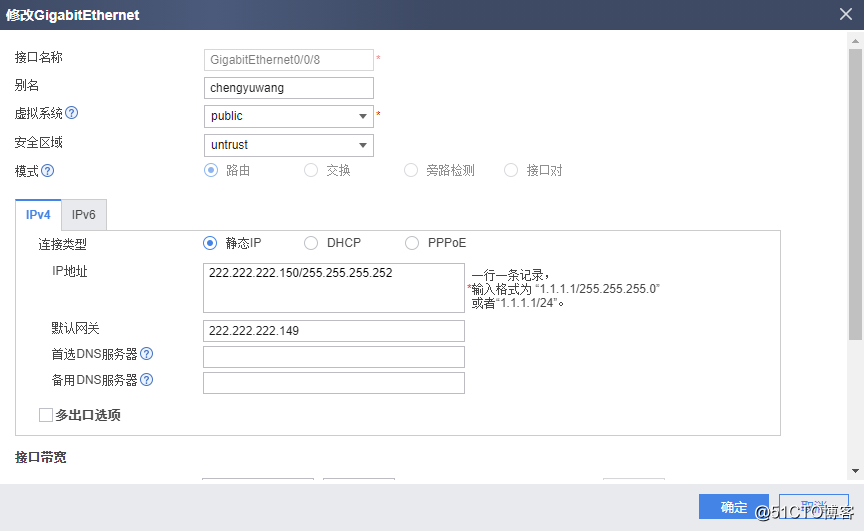

   配置接口IP：

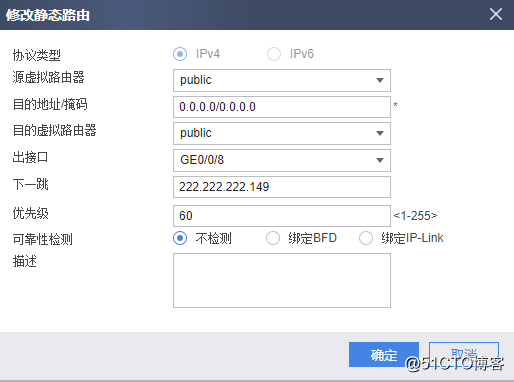

配置静态路由：
点击网络 - 路由 - 静态路由：

配置安全策略：
点击策略 - 安全策略：

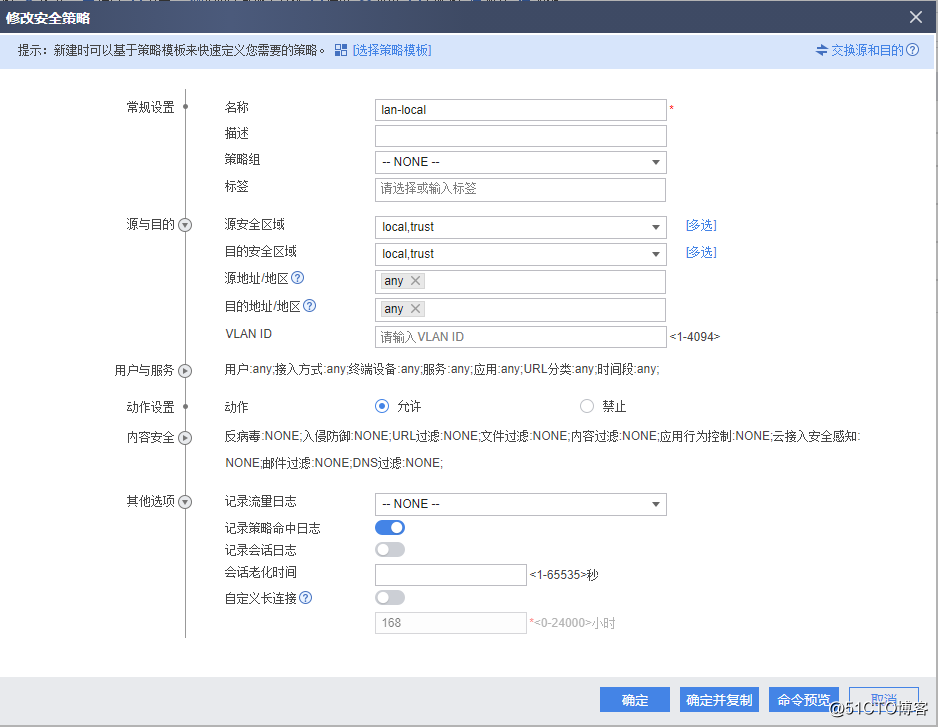

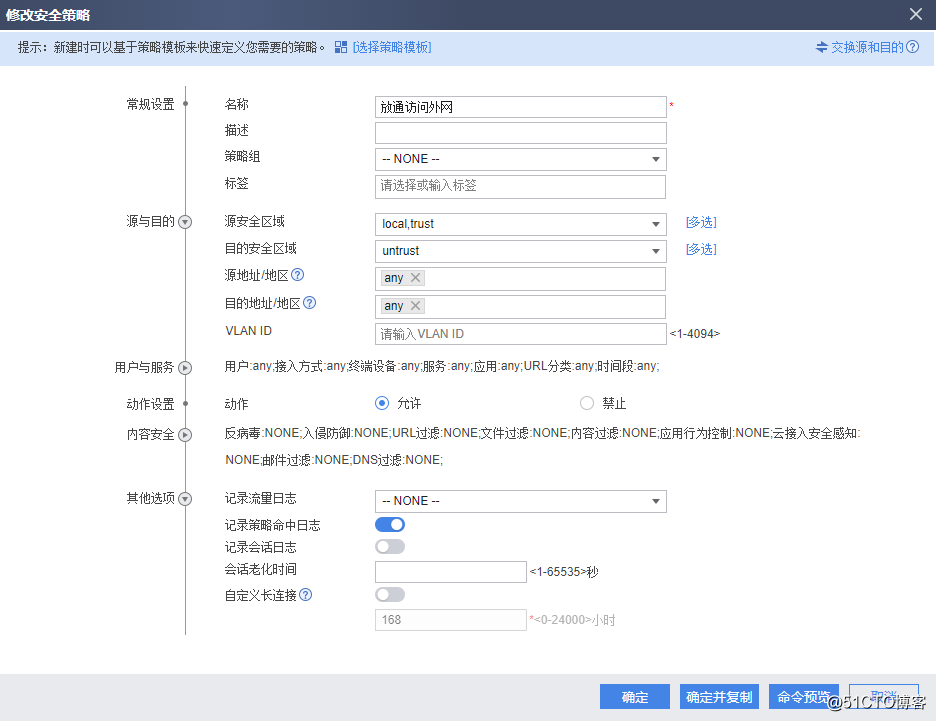

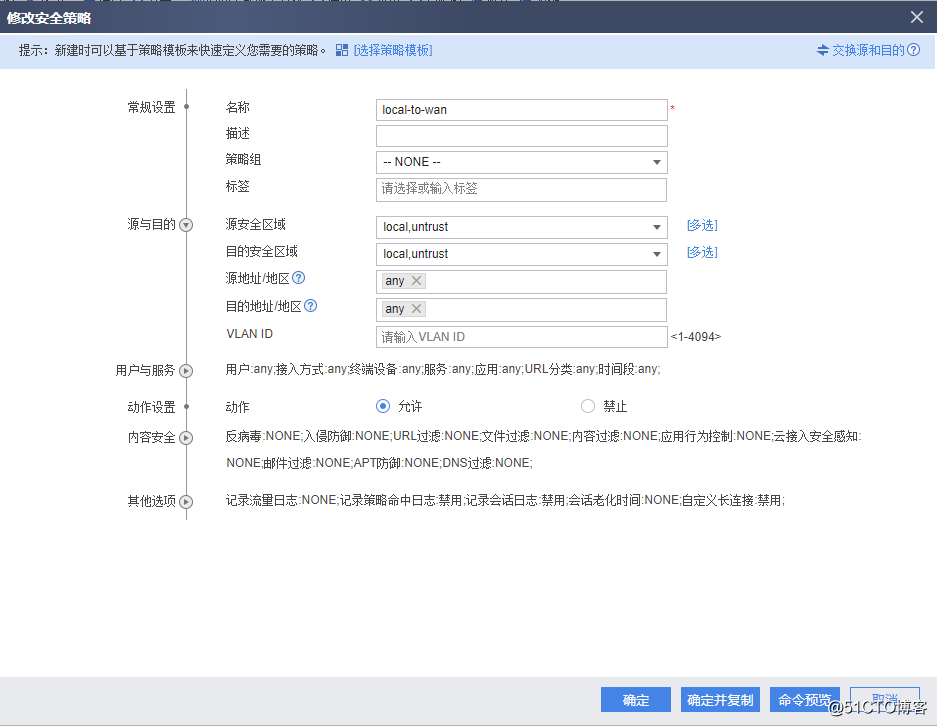

放通内网以及防火墙本身到外网的访问：

配置防火墙到内网的互访：

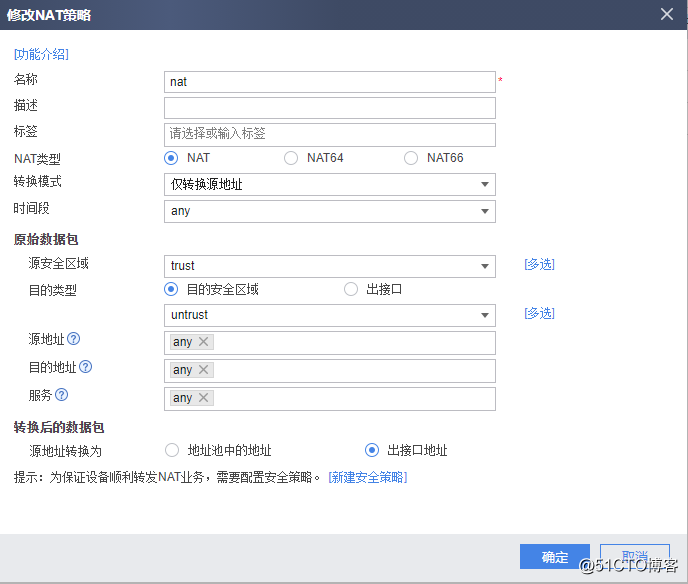

配置NAT策略，实现源地址转换：

好了，到此，内网应该可以正常访问外网，以及防火墙也能正常访问外网了。

2. 配置IPsec

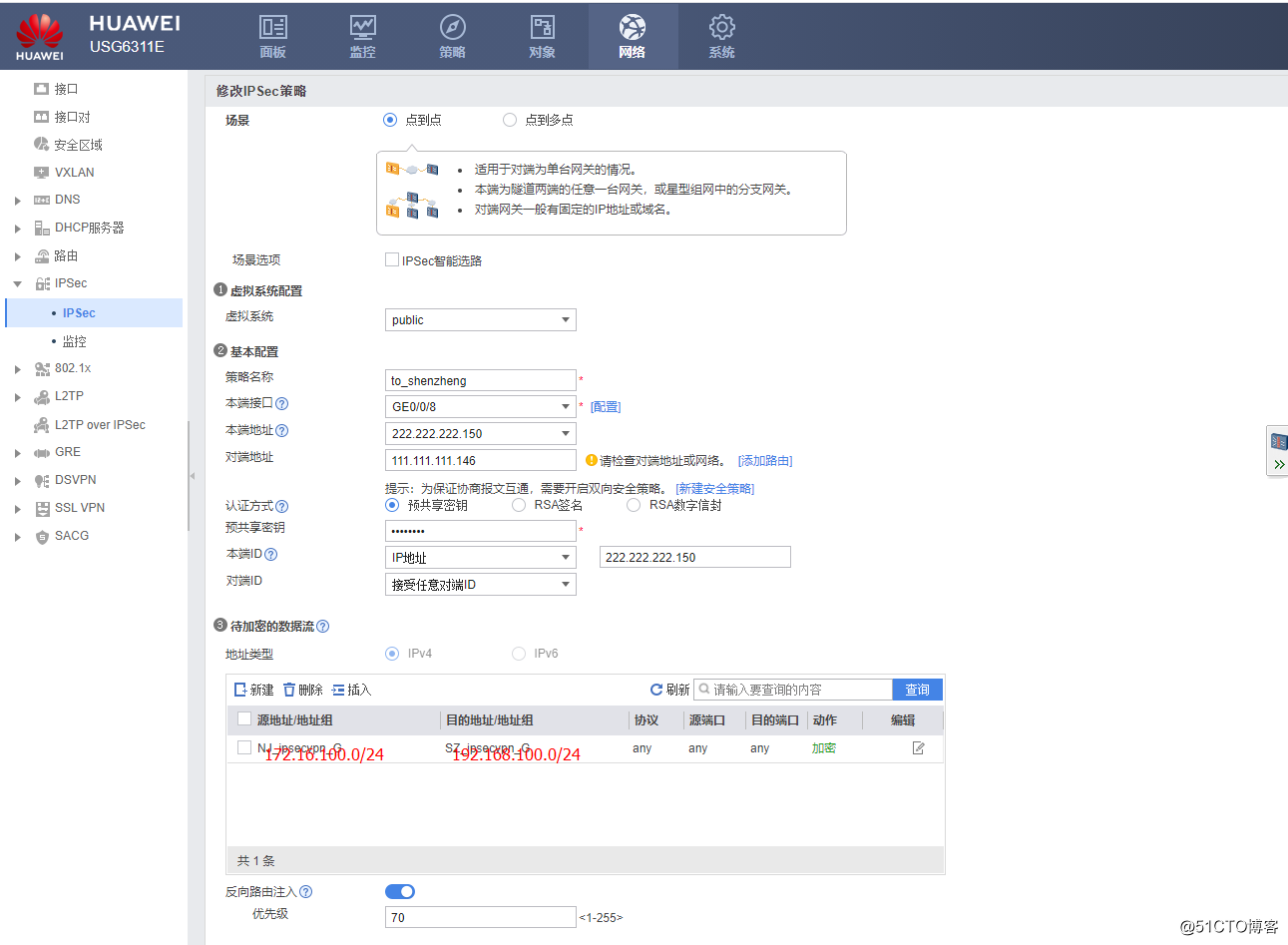

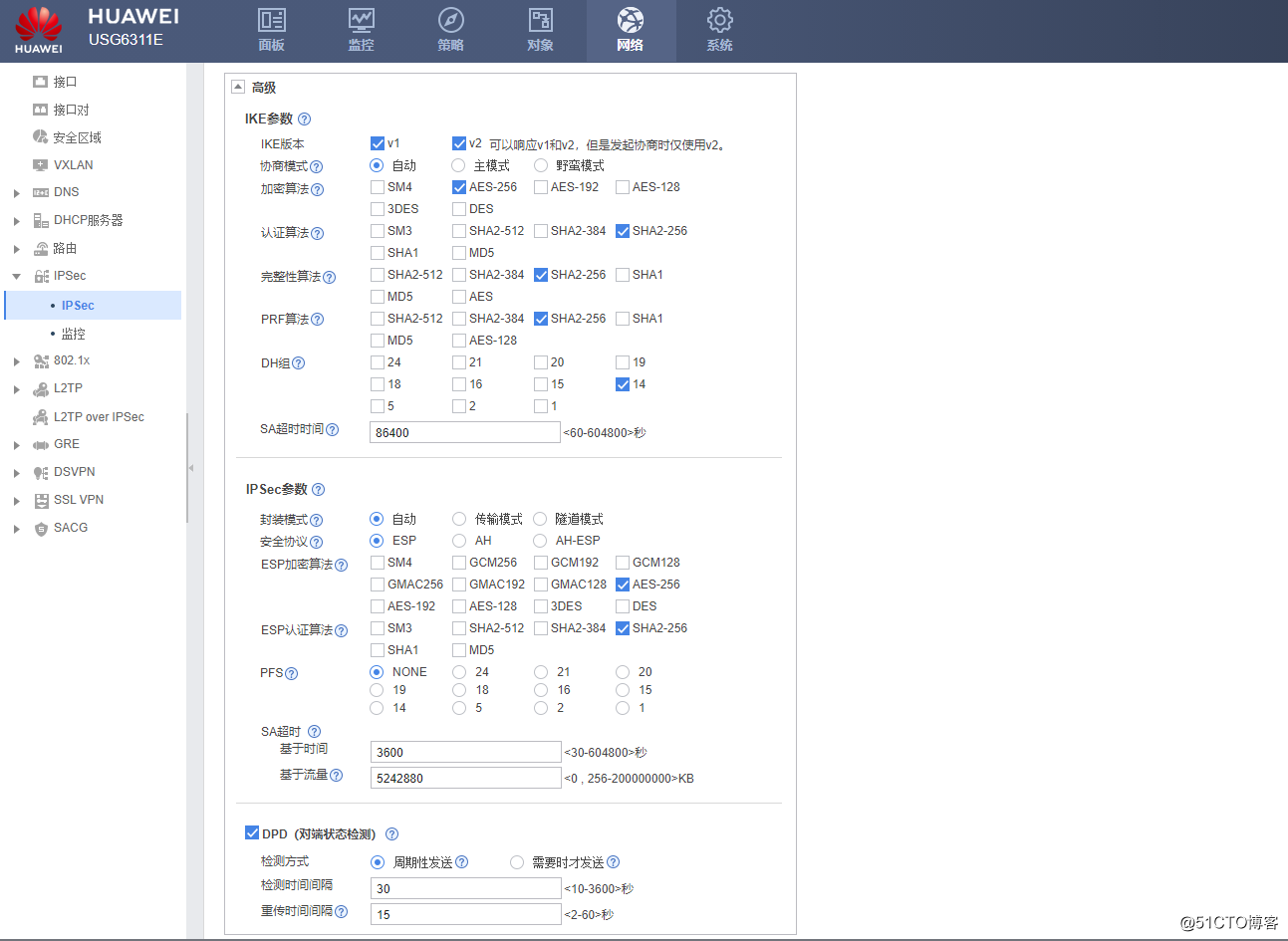

   点击网络 - IPsec，新建 IPsec：
   第一阶段：


第二阶段：

两端的配置必须保持一致，否则会协商不成功。

3. 配置静态路由：

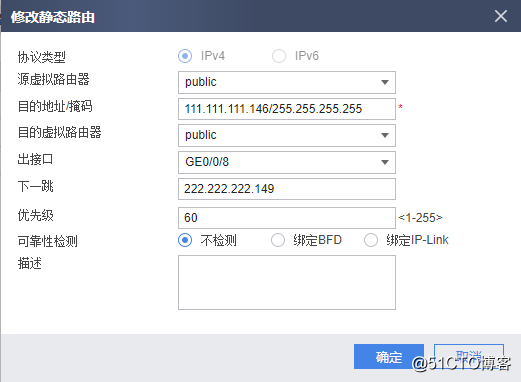

   配置到对端防火墙的静态路由：

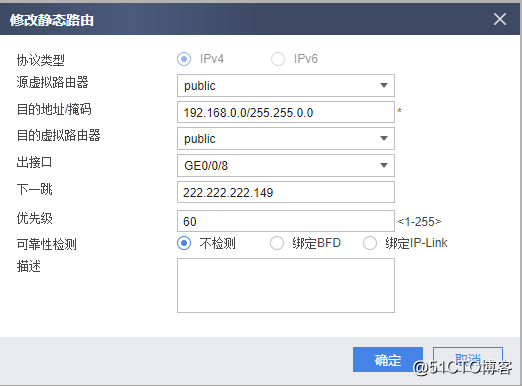

配置到对端内网的静态路由：

配置到对端内网的黑洞路由，放置路由环路：

4. 配置安全策略：
   配置安全策略，放通本段vlan访问对端内网：

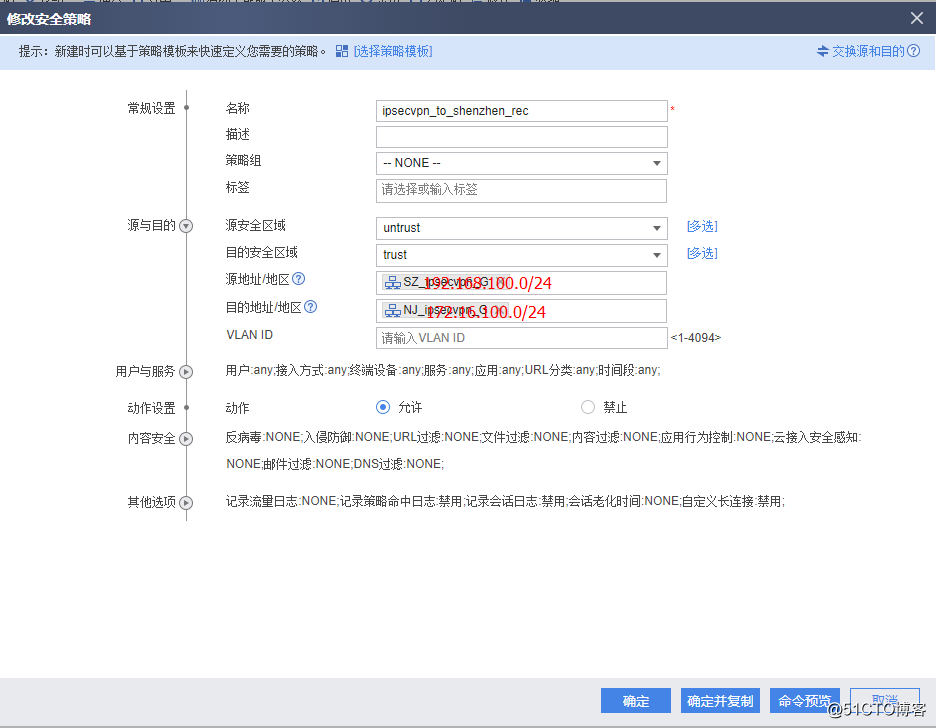

配置反向安全策略，放通对端vlan访问本地内网：

5. 配置NAT策略

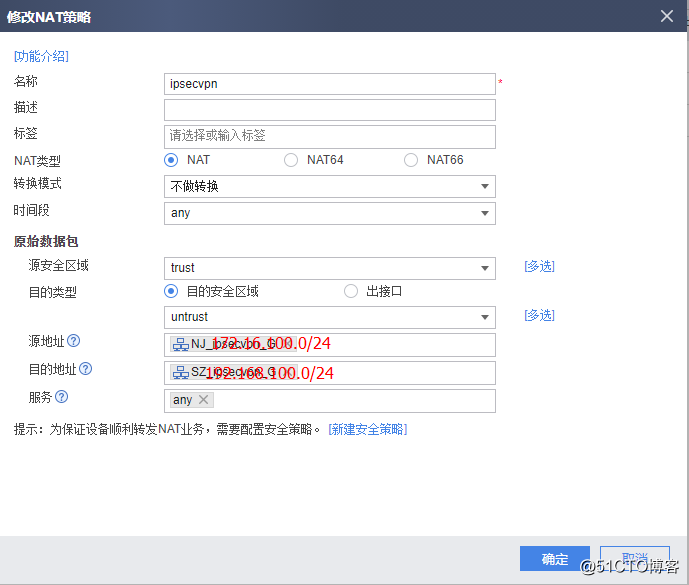

   点击 策略 - NAT策略，新建一条NAT策略，实现两端互访不做NAT转换。

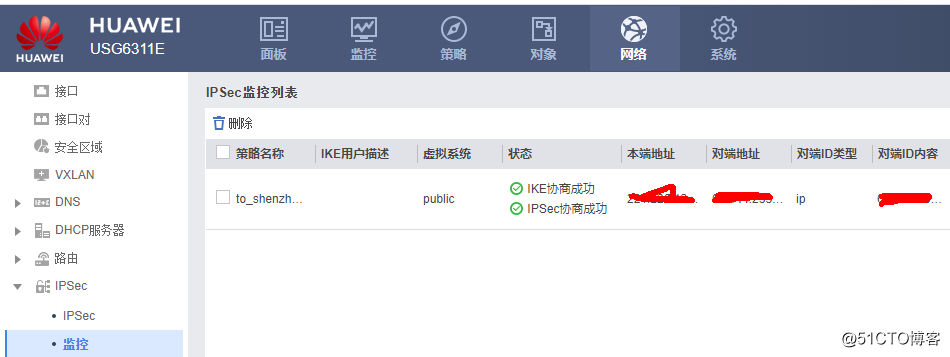

两端配置好后，IPsec应该协商成功，可以实现互访

6. 验证：
   到此，配置完毕，可以在内网ping或tracert -d 对端IP 跟踪路由，来验证两端是否互访正常。
