OpenFOAM 采用三维笛卡尔坐标体系，并且所有的算例网格都是三维的。默认情况下，OpenFOAM在三个维度上求解算例。但是如果指定某些面的边界（例如垂直于第三个方向的平面）条件为“empty”，那么它就可以用来求解二维算例。
hex 后面是block 的各个顶点，然后是每个方向的网格数量
mapFields 把一个给定几何的场信息，映射到另一个几何的对应场。
在例子中，场被认为是相同的，因为被映射场和原始场的几何，边界类型和条件都是一样的。因此在执行mapFields 程序时，可以使用-consistent 附加命令选项。
mapFields 首先读取某个时间步的场信息，这通过被映射场算例的controlDict 中的startFrom/startTime（例如需要被映射的时间步）来指定，在这个算例中，把粗网格的最终结果映射到cavityFine 的细网格中，由于cavity 算例的最终结果存储在0.5 文件夹中，因此controlDict 文件中的startTime 应该设定为0.5，startFrom 设定为startTime。
现在这个算例就可以运行mapFields 了，键入mapFields -help 可以显示mapFields 的命令参数。可以看出，提供源算例文件的地址是必须的，另外我们还需要使用-consistent 选项，因此在cavityFine 终端里输入：
mapFields ../cavity -consistent

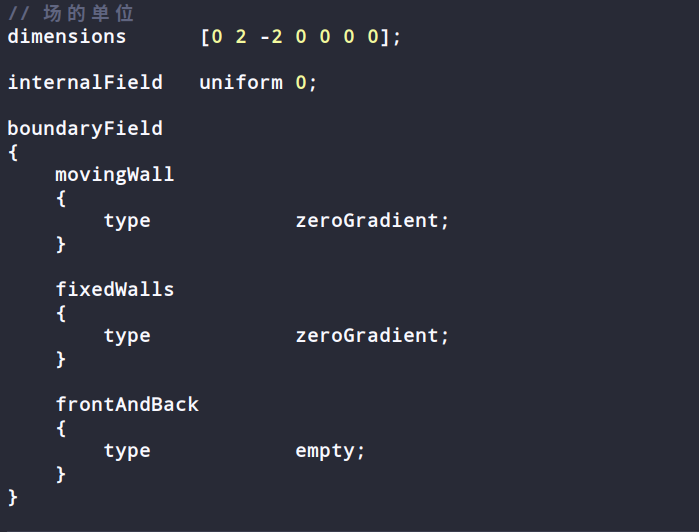

dimensions
指定场的单位，此处为运动压力10，单位为m2s-2^
![ile:///C:\Users\Owner\AppData\Roaming\Tencent\Users\834816658\QQ\WinTemp\RichOle\3H}[D04N6(YQM{H)2]@}Z0T.png)
internalField
内部场可以采用一个值就可以描述的uniform（均一场）；或者每个网格的数据都需要指定的nonuniform（非均一场)
boundaryField
对于cavity算例，边界场由walls组成，并分为两个patches：
(1) fixedWalls 用来指定固定边界，即cavity 几何的底部和侧面。
(2)movingWall cavity 几何的上部.作为壁面，压力边界条件均为zeroGradient，意味着压力的法向梯度为0。
压力边界条件全部为zeroGradient，因此需要设置压力参考点和参考值。此处压力设置0,10,100均可。不可压缩流中关心的是相对压力而不是绝对压力。
初始场都设置为uniform。这里的压力为运动压力，作为不可压缩流，它的绝对值是没有意义的。因此设置其为uniform 0。这样比较简单

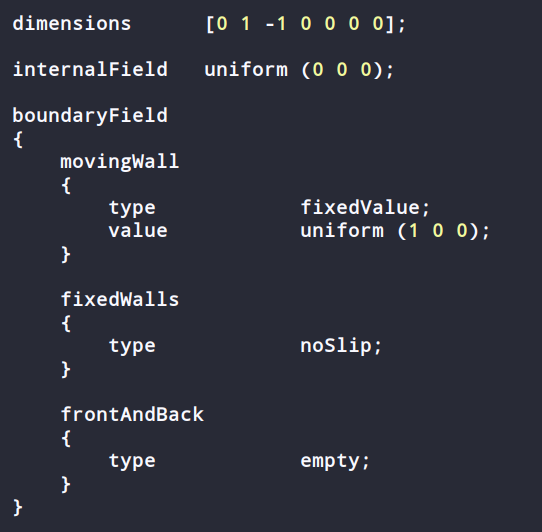

dimensions / internalField
内部场初始化为0，对于速度，其值为矢量。 即：uniform(0,0,0)。
boundaryField
速度场和压力场的frontAndBack 都为empty, 其它的patchs 均为fixedWalls，且指定为无滑移边界条件，因此为fixedValue，其值value uniform (0 0 0)。
假设顶部的壁面以每秒1 米的速度在x 方向移动，这是一个固定速度即fixedValue，其具体的值为uniform(1 0 0)。

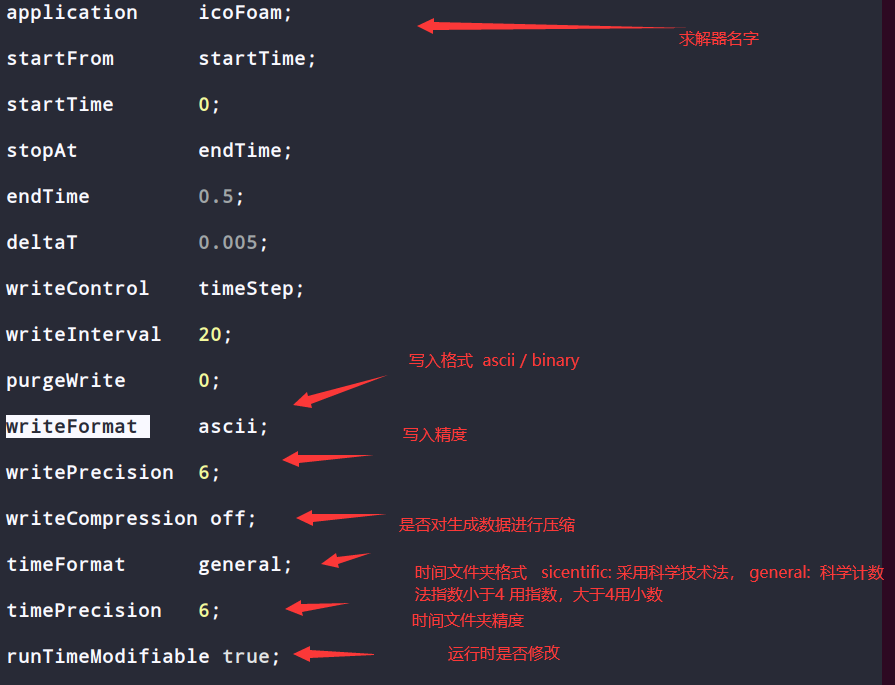

在 controlDict 字典内可以对时间步、输入输出时间、场数据的读取和写入来进行控制。
运算结束的时候，我们希望能达到稳定的状态，即流体在空腔内循环。一个通用准则是， 层流下流体应该穿过（循环）计算域10 次。
??t为时间步，|??|为某个网格单元内的速度矢量的模，??x为速度方向的网格长度。由于流体域内速度并不均一，为了保证库郎数在各处都小于1，依据最大速度和最小网格尺寸来计算库郎数，在保证其小于1 的前提下指定时间步。
在这个算例中网格大小是固定的，因此在顶盖附近，速度接近1m/s 的地方库郎数最大，网格大小为：
为了使库郎数在整个流体域都小于或等于1. 时间步必须小于或等于：
随着计算的进行，需要在某个固定的时间间隔下写入数据。以便在后处理中进行查看。对于如何对写
入时间步进行设定有很多选择，它可以通过writeControl 关键字来控制。在0.1s, 0.2s, …, 0.5s 写入结果。由于计算时间步为0.005s，因此需要每20 个时间步输出一次结果设定writeInterval 为20。
writeControl 中，每个固定timeStep 输出，我们也可以指定为runTime 来指定每多少个物理时间间隔来写结果文件
用户在system 下的fvScheme 文件中指定有限体积法的离散格式。
在system 文件夹下的fvSolution 文件下指定方程组矩阵求解器、残差以及其它算法控制。
fvSolution
PISO 子字典中的pRefCell 以及pRefValue
在一个封闭的不可压体系中，例如这个空腔，压力是相对的。跟绝对压力值来说，压力的相对范围比较重要。在类似的这种例子中，求解器通过pRefCell 以及pRefValue 来设置参考值。这个例子中都设置为0。改变其中任何一个值都会改变绝对压力场。但是不会改变相对压力场和速度场。
后台程序的方式来运行icoFoam，并把输出信息输入到log 文件以便查看。在cavityFine 目录下，
icoFoam > log &
cat log
