S参数查看，Sigrity与ADS对比

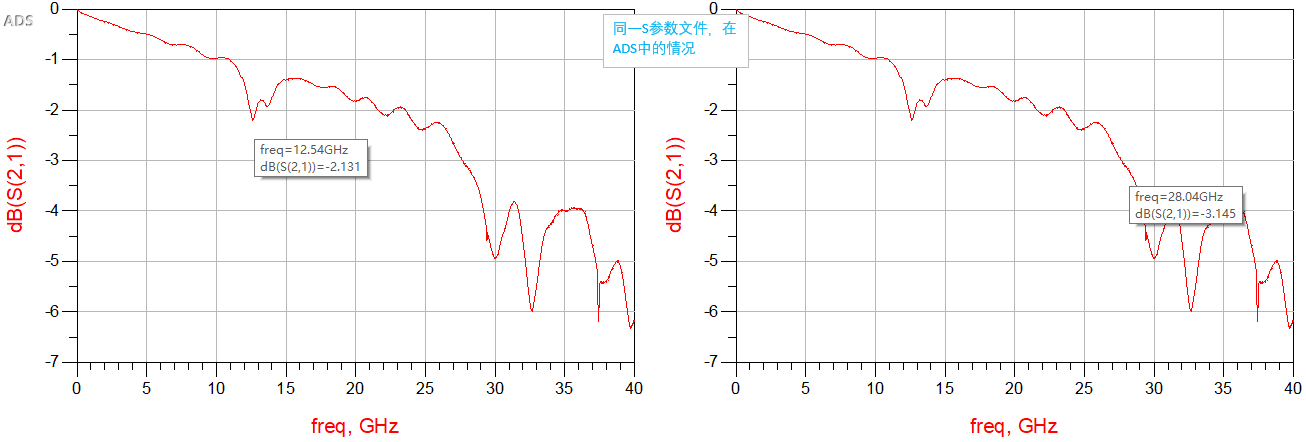

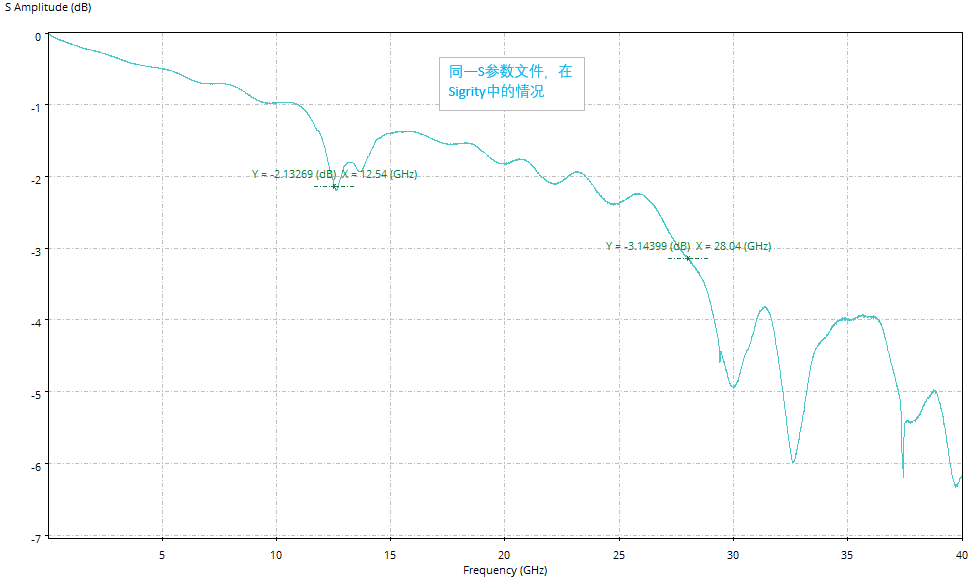

1. 单端结果对比

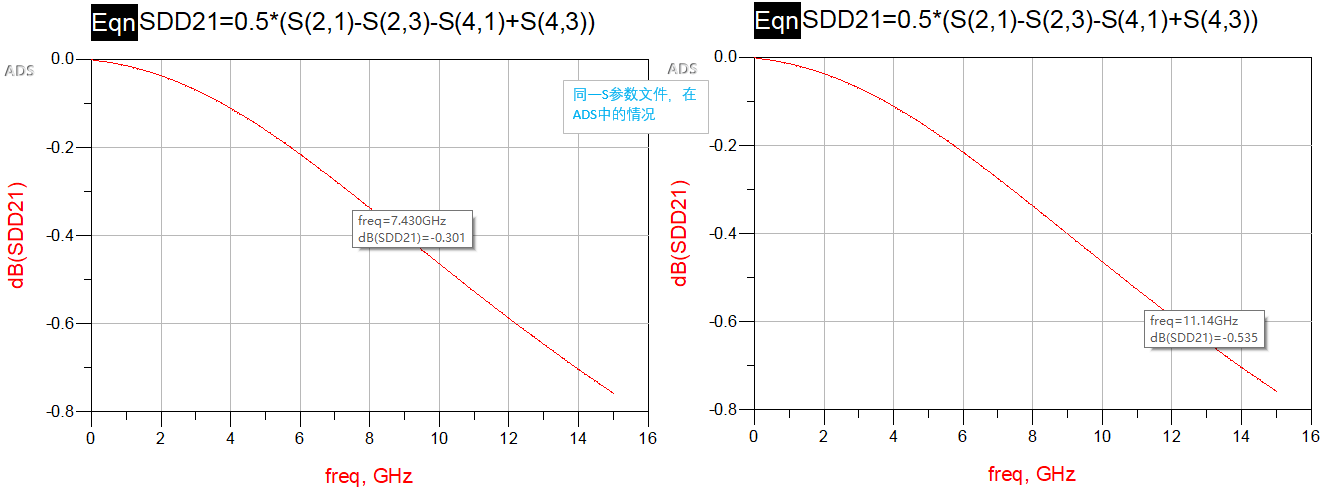

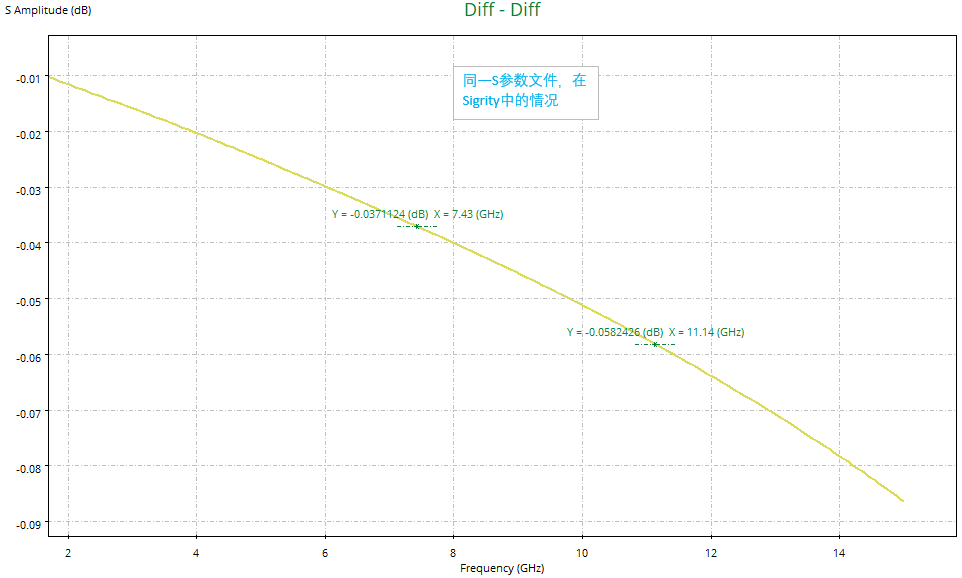

2. 差分对比结果

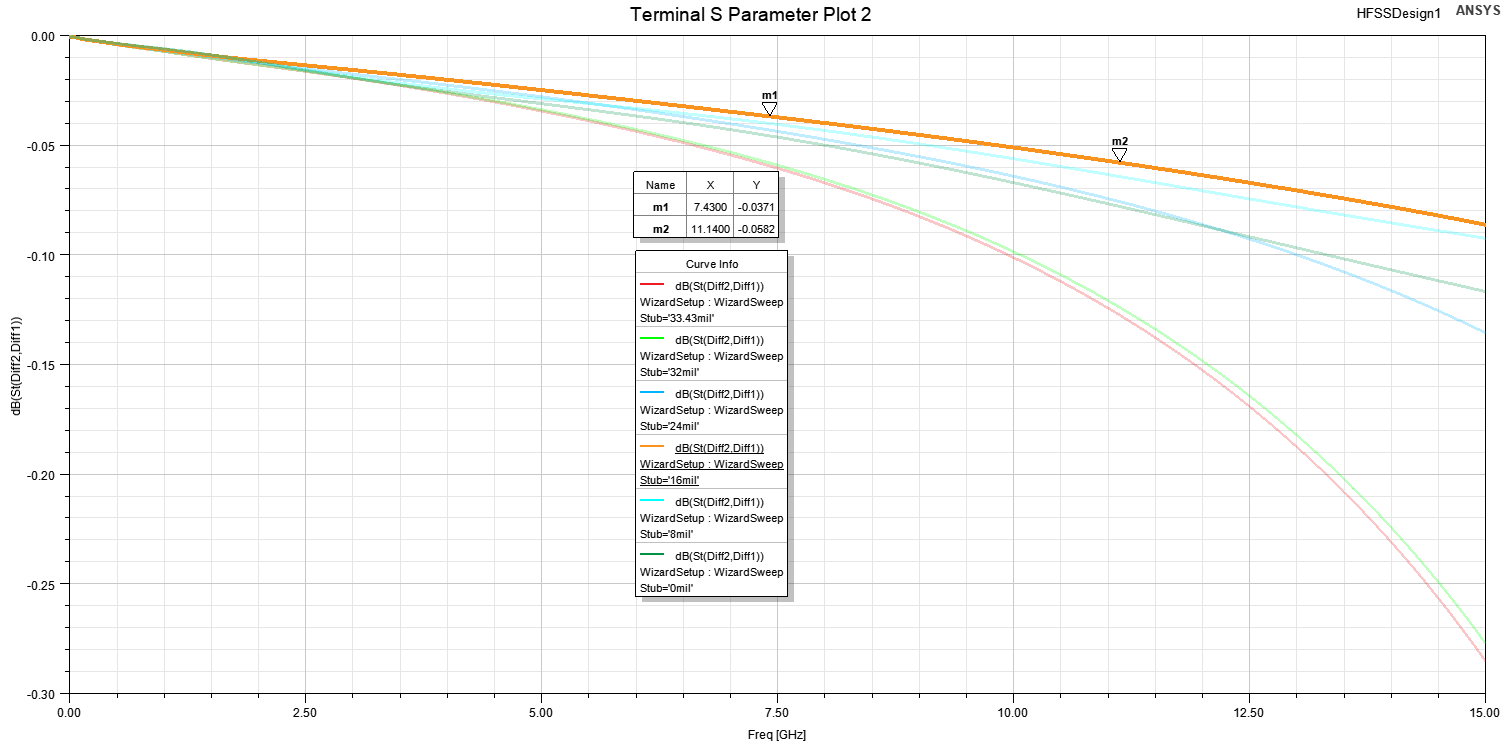

3. 差分S参数，在Sigrity与ADS中出现了很大的出入，因为这个S参数文件是HFSS中过孔仿真得来，Stub=16mil的S参数，将HFSS工程文件打开，查看结果如下

总结：

1. 从结果来看，单端在两个软件中的结果是一样的，但是差分的结果对不上，差别很大，因为这个S参数从HFSS中得来，跟HFSS中进行比对，发现Sigrity与HFSS的原始结果一致；ADS中的结果不一致，很奇怪，重新关闭打开，再次仿真，结果不变，因为ADS中要进行一些设置，也不知道是否是因为设置或者原理图有什么问题。为了保险起见，最好是在Sigrity中查看差分S参数。

2. 从便捷性来看，Sigrity操作简单方便。
