ADS中S参数转TDR

工具软件：ADS2020

先介绍单端，再差分

1. 单端

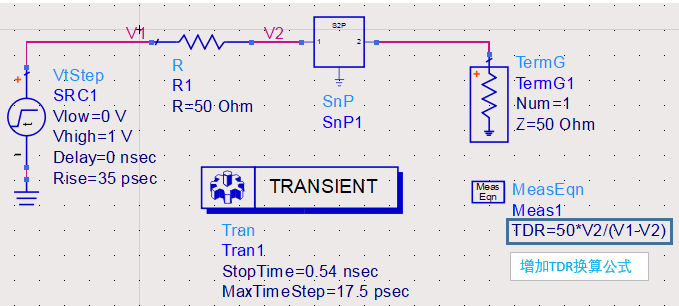

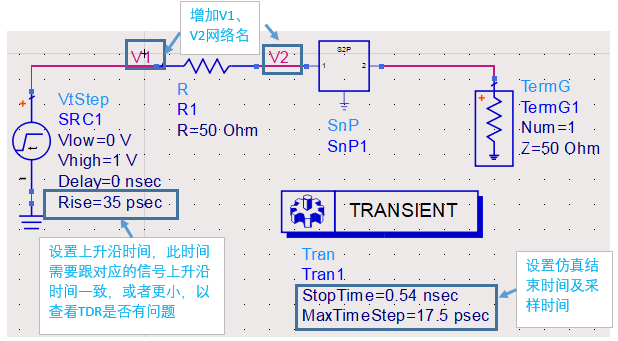

1. 1 增加如下原理图和设置

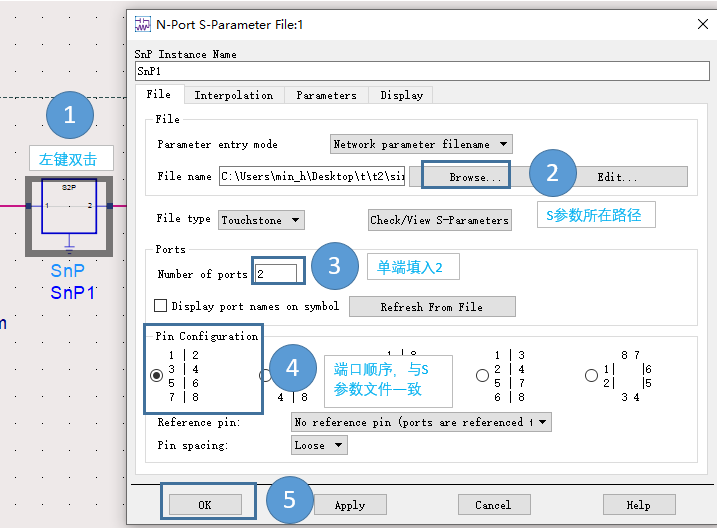

1.2 加载S参数

1.3 增加TDR公式

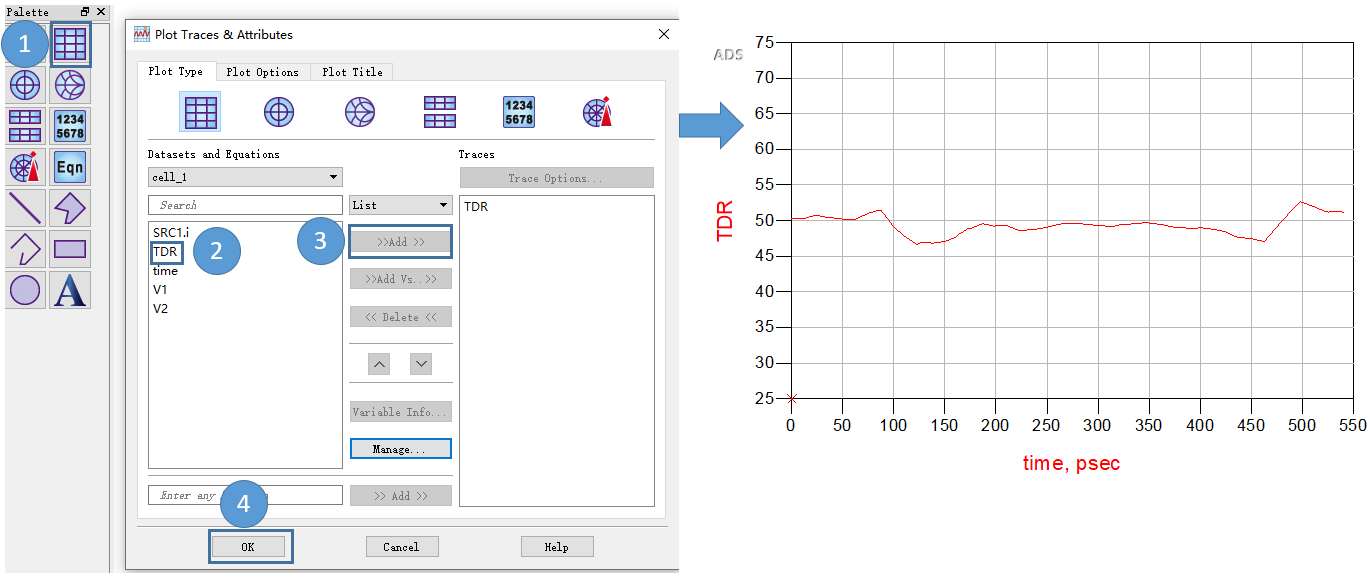

1.4 查看结果

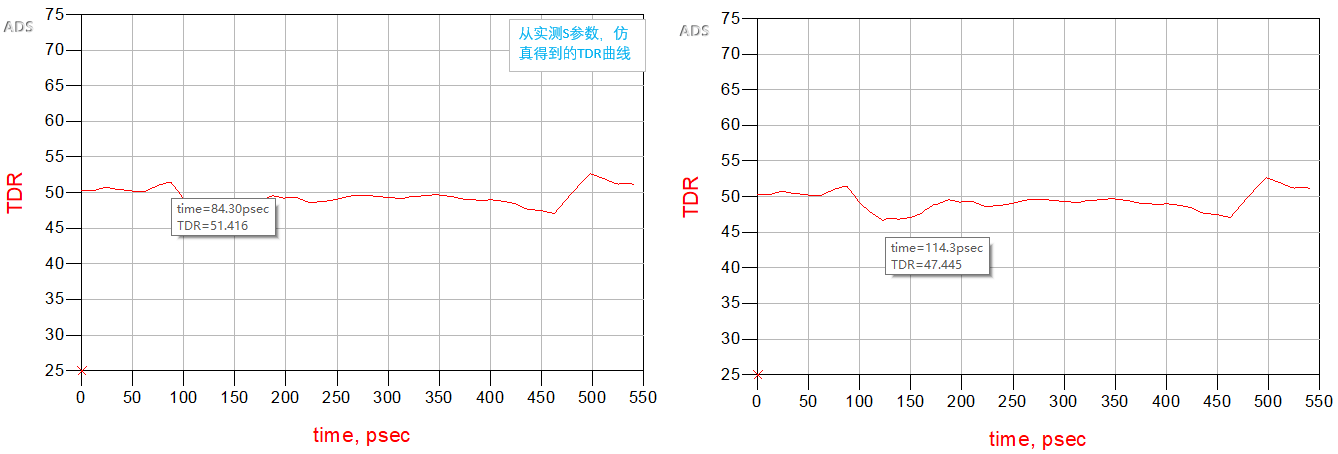

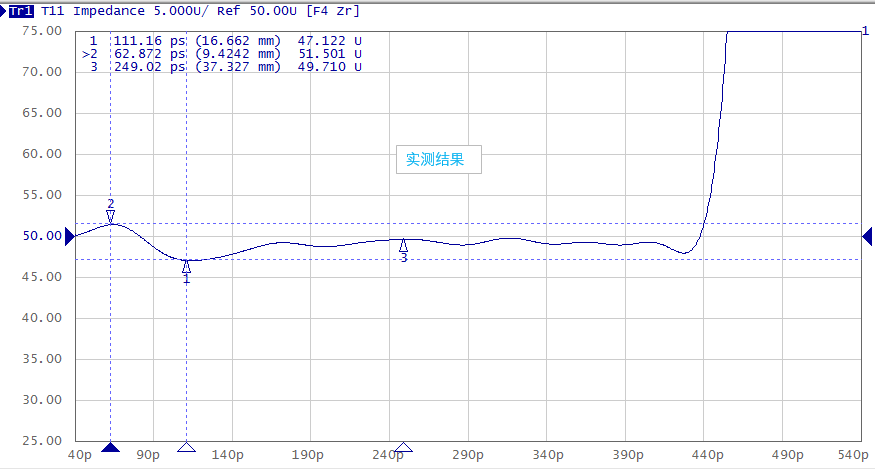

1.5 实测TDR与从S参数转换的曲线对比，从波形来看并不相同，只能是趋势大致类似，其阻抗最高点和最低点相差不大，因此个人认为S参数单端在ADS中转TDR，有参考评估价值

2. 差分转TDR

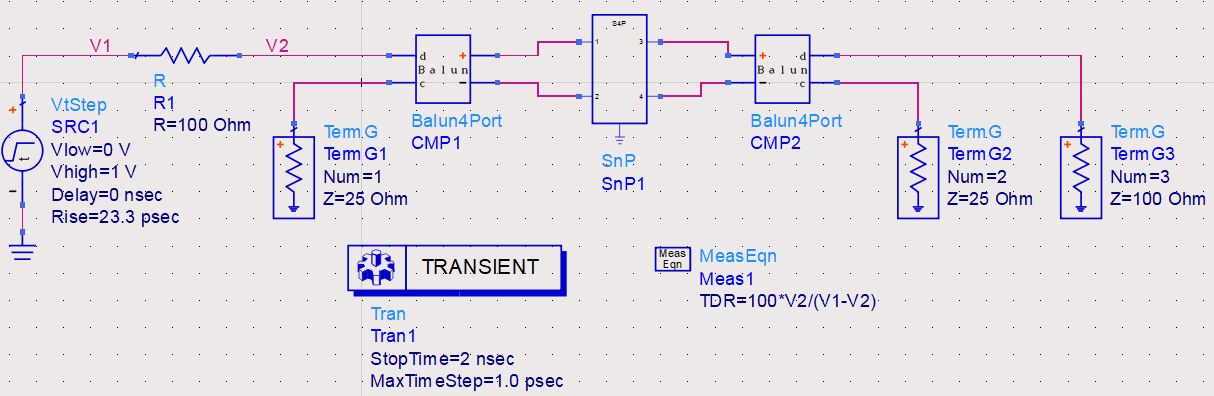

2.1 添加如下原理图和设置

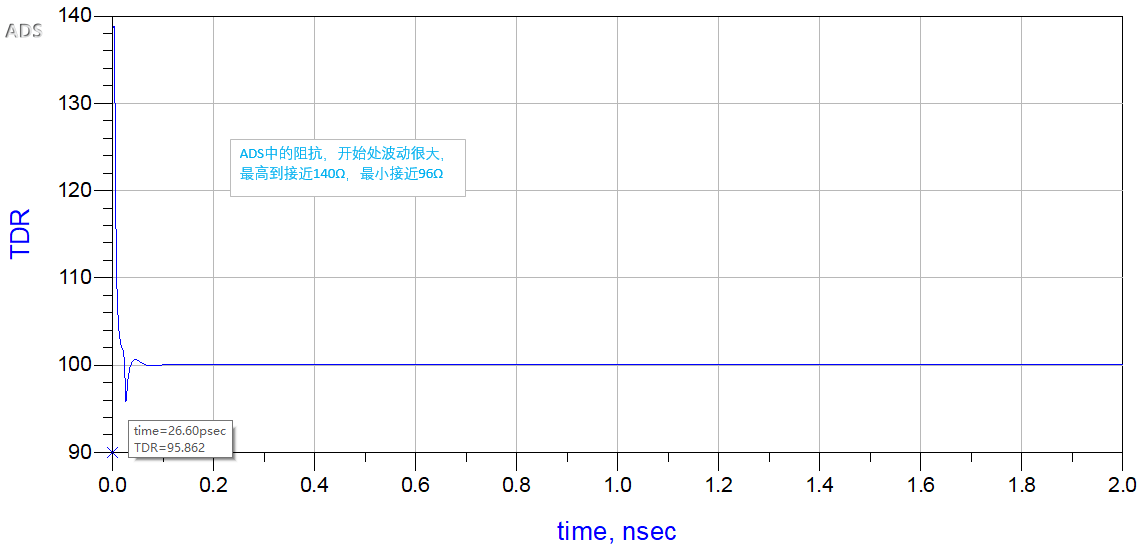

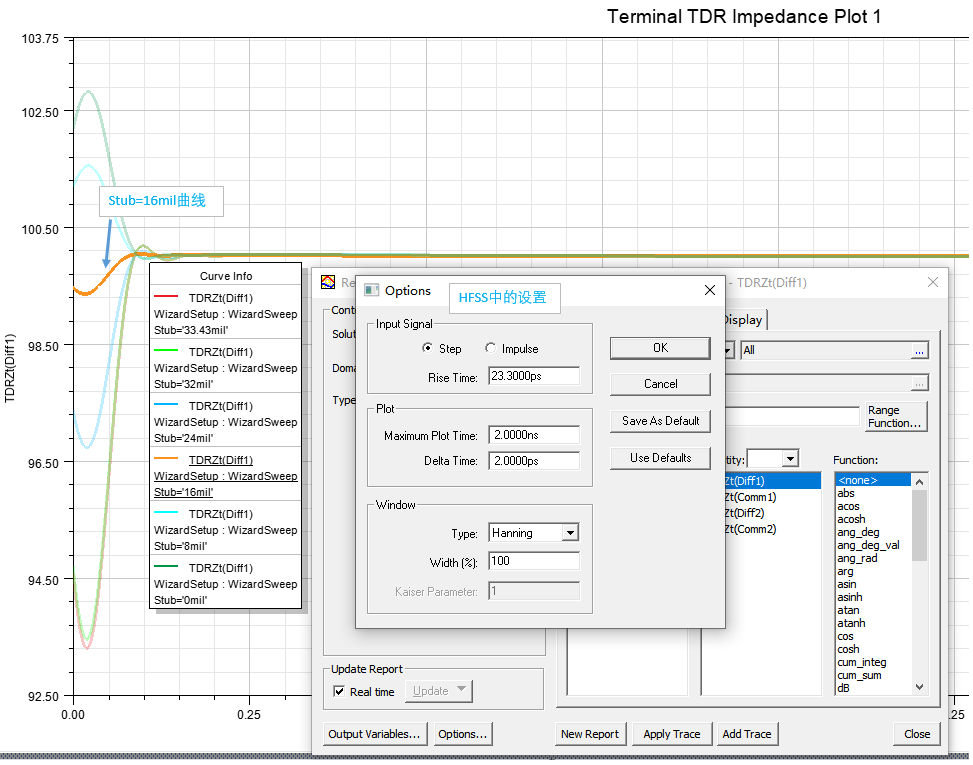

2.1 此S参数，是从HFSS过孔仿真得来，Stub=16mil的阻抗，所以下面对结果进行对比，HFSS与ADS中结果相差很大，由此判定差分S参数转TDR，在ADS中不正确。

 总结：

1. S参数单端转TDR，具有参考价值。

2. S参数差分转TDR，差别极大，其值没有任何参考意义。
