常用TVS二极管SMBJ6.0CA型号 脉冲功率1500W

时间:2021-04-08 15:26:46      阅读:2      评论:0      收藏:0      [点我收藏+]

  TVS二极管是一种保护敏感元器件免受ESD和EMI浪涌脉冲的有效、低成本的器件,随着TVS二极管的迅速发展和广泛应用,本文通过介绍TVS二极管的特性、参数、典型应用、性能优化和电路设计中的注意事项,使TVS二极管在电路设计应用中发挥最佳性能,有效解决电路瞬变干扰引起的过压问题,大大提高电子设备的安全性和可靠性。

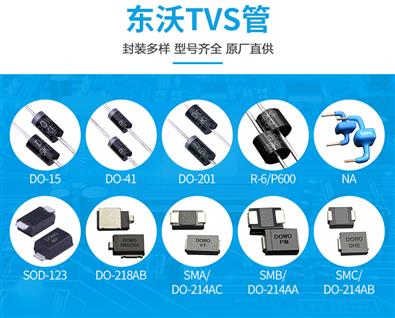

  对于脆弱的电子设备的防雷保护来说,采用单个保护元件(压敏电阻、气体放电管、固体放电管、TVS二极管)常常无法满足防雷要求,在这些场合下,需要将几种保护元件组合起来,构成多级防雷保护电路才能达到要求。在初级防护中应用通流量大的陶瓷气体放电管或者是压敏电阻,而通流量偏小的TVS二极管非常适合保护I/O接口,Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。以下是东沃电子SMBJ系列双向TVS二极管SMBJ6.0CA的具体参数与特性,其中的电流就是SMBJ6.0CA的通流量。

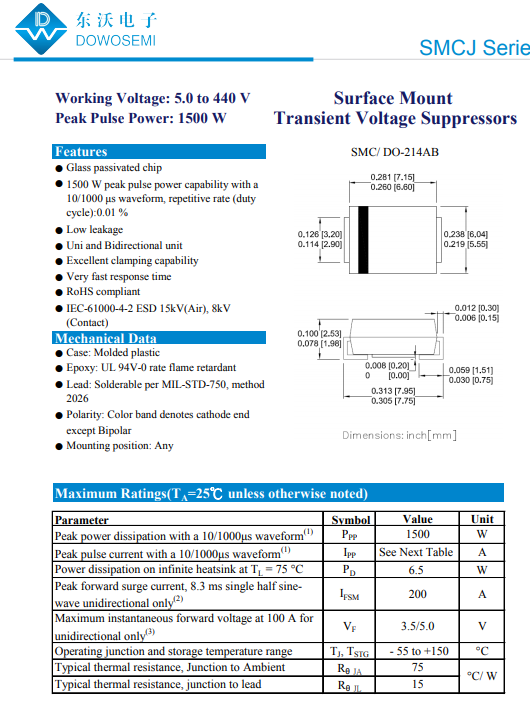

技术分享图片

  SMBJ6.0CA-TR双向TVS二极管, 600W, 13.7V, 2针DO-214AB封装

  最大钳位电压13.7V

  最小击穿电压6.7V

  封装类型DO-214AA

  最大反向待机电压6V

  所属类别:防静电保护

  产品名称:防静电保护二极管

  TVS瞬态抑制二极管,采用GPP玻璃钝化工艺,额定功率达到600Watt,采用DO-214AA标准表面贴装型封装,产品尺寸小,一致性和可靠性高,漏电流小。

  SMBJ6.0CA双向TVS管的性特性比压敏电阻好,当通过TVS管的过电流增大时,TVS管的钳位电压上升速度比压敏电阻慢,因此可以获得比压敏电阻更理想的残压输出。在很多需要精细保护的电子电路中,应用TVS管是比较好的选择。TVS管的通流容量在限压型浪涌保护器中是最小的,一般用于最末级的精细保护,因其通流量小,一般不用于交流电源线路的保护,直流电源的防雷电路使用TVS管时,一般还需要与压敏电阻等通流容量大的器件配合使用。 TVS管便于集成,很适合在单板上使用。

  tvs管的作用有很多,当tvs管起保护作用时有着动作迅速(响应时间快)、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限等不可取代的优势,并且寿命长、体积小、使用方便,因此在瞬太电压防护领域有着非常广泛的应用,例如计算机系统、通信设备、汽车、家用电器、交/直流电源、电子镇流器、仪器仪表、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪声的抑制等各个领域。

  TVS管能承受的瞬时脉冲功率可达上千瓦,其箝位响应时间仅为1ps(10-12S)。TVS允许的正向浪涌电流在TA=250C,T=10ms条件下,可达50~200A。双向TVS管可在正反两个方向吸收瞬时大脉冲功率,并把电压箝制到预定水平,双向TVS管适用于交流电路,单向TVS管一般用于直流电路。

技术分享图片

  TVS管在选用时应注意:根据电路预期浪涌电流及可能出现的峰值脉冲功率来确定峰值脉冲电流Ipp、额定脉冲功率Pppm。对于手机电路而言,500W的功率足以满足要求;TVS管的电压保护水平VC应小于被保护电路耐压UW;额定反向关断电压VWM的选择。VWM值的选择要适中,VWM值既要≥US(持续工作电压),又要与US值相接近,选择太大或太小都不能安全可靠保护电路;极间电容C的选择。电容大会使信号损失,对信号起调制作用,引起干扰。因此,要根据电路持性选择合适的电容范围;单向TVS管多用于直流和已知方向的信号电路,双极性TVS管多用于交流和变化的信号电路,TVS管阵列多用于多线保护;TVS管可以串/并接入电路,串行连接可以分电压,并行连接可以分电流,但在应用中应控制串/并数量;TVS管在应用过程中必须考虑环境温度及温度变化情况对TVS管特性的影响,因为温度上升会使TVS管反向漏电流增加,功耗下降。

常用TVS二极管SMBJ6.0CA型号 脉冲功率1500W
