搭建方式： Design设计 VM搭建 配置节点 （基础接口配置和service方面的配置）打call测试
Design设计：

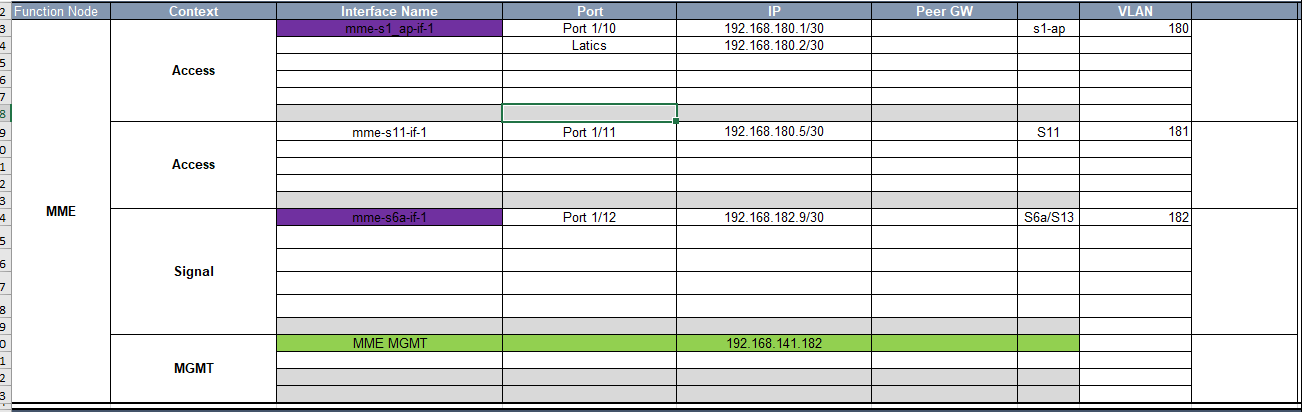

MME 部分：

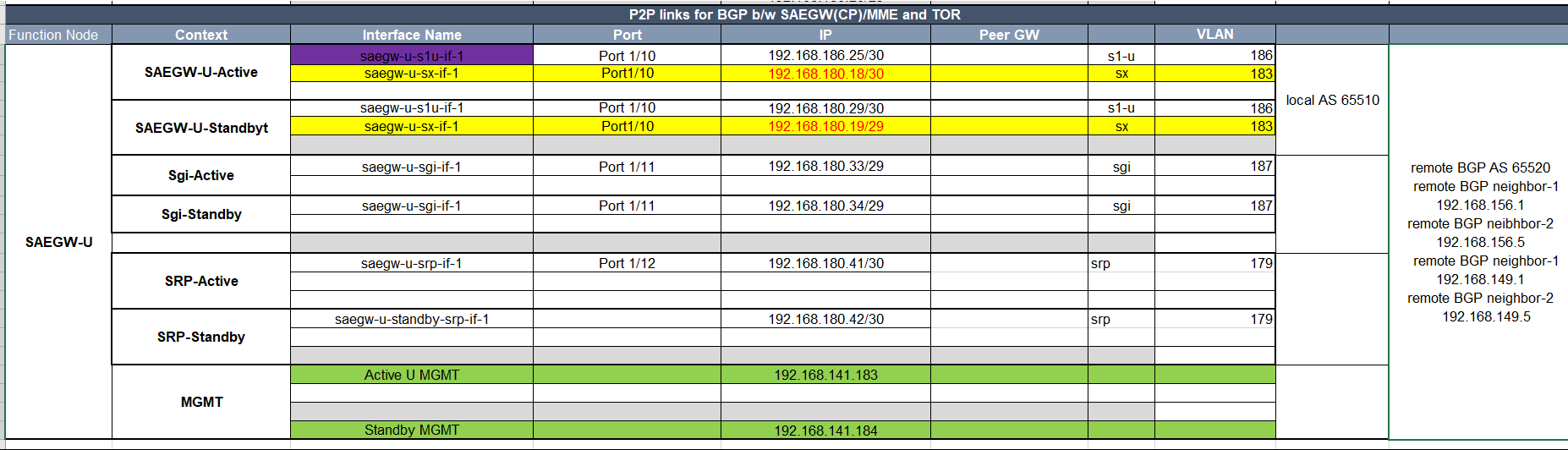

SAEGWC

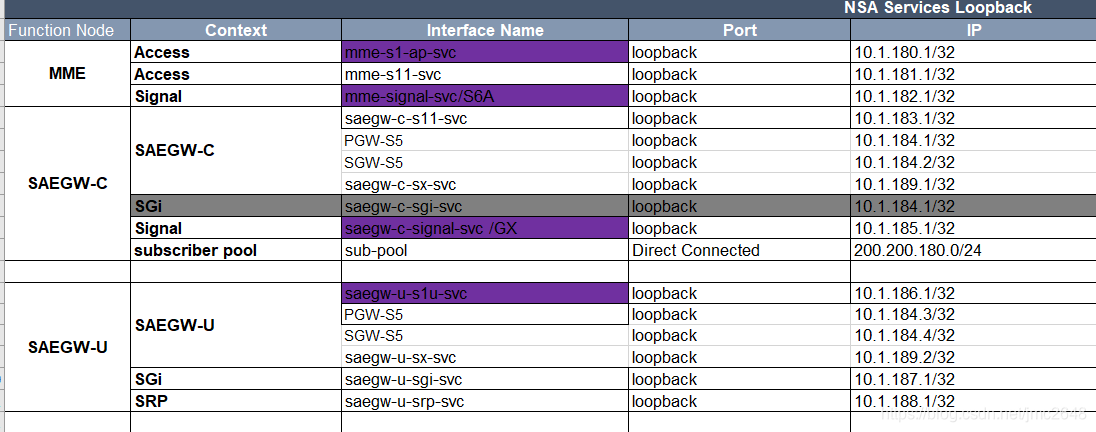

以上是用于通信的物理口地址规划 下面是用于节点通信的逻辑口规划

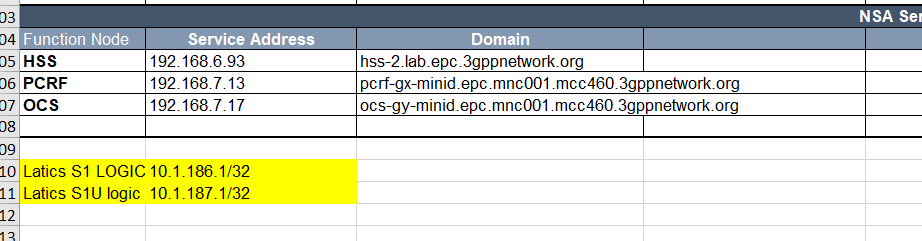

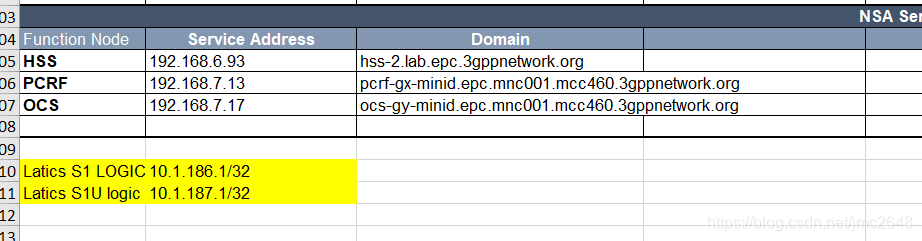

HSS PCRF OCS S1U和S1MME 对应的RAN侧设备采用cisco 的latics进行软模拟
VM 搭建部分
在Cisco UCS 上拉起VM 起vm 装系统 。
配置节点
分两部分进行 首先配置基础的路由部分 和逻辑接口 用于测试节点之间是否能够正常通信 完成后再配置service部分的配置 检查service是否正常 。
有个需要注意的地方是同一个diameter realm中 基于diameter host name不可配重复。
两个U面的节点互为热备份，采用cisco的三层协议ICSR
这部分东西还挺多，之前做过单独share感觉可单写一篇。
打call
这部分就是对着CU分离的call flow看看有没有缺少的环节和对于自己想分析的部分再深入去看 之前的文章里面画过C/U分离的call flow 可帮助各位大佬进行回忆
