AChartEngine是Android作图的方法之一，要使用AChartEngine，首先下载AChartEngine，按照以下方法将其jar包添加到工程中：
1、将achartengine-1.1.0.jar文件复制到工程的libs文件夹下；
2、在Eclipse中选中工程，按F5刷新；
3、在Eclipse中选中libs文件夹下的achartengine-1.1.0.jar，右键点击Build Path-->Add to Build Path。
然后在Manfest文件中加入AChartEngine绘图的Activity：
<activity android:name = "org.achartengine.GraphicalActivity" />
最后是编写java文件：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102 |
package
com.hzhi.chartdemo;import org.achartengine.ChartFactory;import org.achartengine.chart.BarChart.Type;import org.achartengine.chart.PointStyle;import org.achartengine.model.XYMultipleSeriesDataset;import org.achartengine.model.XYSeries;import org.achartengine.renderer.XYMultipleSeriesRenderer;import org.achartengine.renderer.XYSeriesRenderer;import
android.os.Bundle;import
android.app.Activity;import
android.content.Intent;import
android.graphics.Color;import
android.view.Menu;public
class MainActivity extends
Activity { // 数据值 double[] dx = new
double[]{1.00,2.00,3.00,4.00,5.00,6.00,7.00,8.00,9.00,10.00}; double[] dy = new
double[]{5.35,3.67,5.98,9.88,7.21,6.12,5.05,6.44,5.41,9.98}; @Override protected
void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); DrawChart(); } @Override public
boolean onCreateOptionsMenu(Menu menu) { // Inflate the menu; this adds items to the action bar if it is present. getMenuInflater().inflate(R.menu.main, menu); return
true; } public
void DrawChart(){ double
x,y;<br> // 定义XYMultipleSeriesRenderer XYMultipleSeriesRenderer renderer = new
XYMultipleSeriesRenderer(); // 定义XYMultipleSeriesDataset XYMultipleSeriesDataset dataset = new
XYMultipleSeriesDataset(); // 定义XYSeriesRenderer XYSeriesRenderer xyRenderer = new
XYSeriesRenderer(); // 定义XYSeries XYSeries series = new
XYSeries("DATA_01"); // 将数据加入series for
(int i=0; i<10; i++){ x = dx[i]; y = dy[i]; series.add(x,y); } // 将series加入dataset dataset.addSeries(series); // 设置系列颜色 xyRenderer.setColor(Color.YELLOW); // 设置系列点样式 xyRenderer.setPointStyle(PointStyle.SQUARE); // 设置系列点宽度 xyRenderer.setPointStrokeWidth(10); // 设置系列点样式 xyRenderer.setLineWidth(5); // 将xyRenderer加入renderer renderer.addSeriesRenderer(xyRenderer); // 设置图表标题 renderer.setChartTitle("AChartEngine DEMO"); renderer.setChartTitleTextSize(30); // 设置图表标题X,Y轴的标题及样式 renderer.setXTitle("X VALUES"); renderer.setYTitle("Y VALUES"); renderer.setAxisTitleTextSize(30); renderer.setYLabelsPadding(20); // 设置坐标轴数值的字体 renderer.setLabelsTextSize(30); // 坐标轴的最大、最小值 renderer.setXAxisMax(10); renderer.setXAxisMin(0); renderer.setYAxisMax(10); renderer.setYAxisMin(0); // 设置图表背景颜色 renderer.setBackgroundColor(Color.BLACK); renderer.setApplyBackgroundColor(true); // 设置图表的Margins数组(1.上,2.左,3.下,4.右) int[] m = new
int[]{80,80,20,20}; renderer.setMargins(m); // 是否显示图例 renderer.setShowLegend(false); // 显示网格 renderer.setShowGrid(true); // 网格颜色 renderer.setGridColor(Color.WHITE); // 绘制曲线图 Intent intent = ChartFactory.getLineChartIntent(this, dataset, renderer); startActivity(intent); }} |
由于显示的是org.achartengine.GraphicalActivity，所以在onCreate(Bundle savedInstanceState)方法中，删掉setContentView()语句，用绘图函数DrawChart()替代。
DrawChart()首先定义了几个变量。XYMultipleSeriesRenderer是整个图形，XYSeriesRenderer是图形里面的一个系列；XYMultipleSeriesDataset是整个图形的数据集，XYSeries是图形里面一个系列的数据集。
首先将多组成对的X值和Y值加入XYSeries，再将XYSeries加入XYMultipleSeriesDataset。然后设置XYSeriesRenderer的一些属性，再将设置好的XYSeriesRenderer加入XYMultipleSeriesRenderer。如果有多个系列，可以重复上述过程，只要保证一个XYSeries对应一个XYSeriesRenderer即可。最后设置XYMultipleSeriesRenderer的一些属性，即整个图形的属性。
设置好以后，用ChartFactory.getLineChartIntent()函数绘制曲线图。如果绘制条形图，用getBarChartIntent()，绘制饼图用getPieChartIntent()，还有其他一些图形，就不一一例举了。

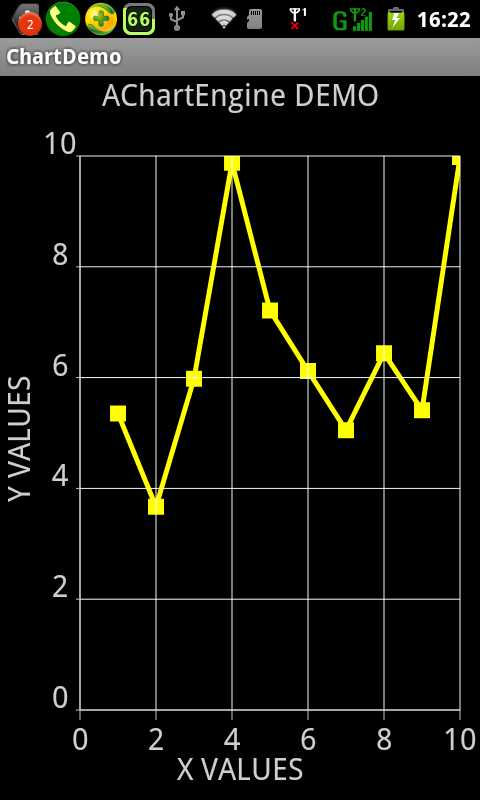

绘制出的图形如下：
