存储器容量的扩展

一、位扩展（增加存储字长）

　　以图中为例，实质上来说，位扩展相当于将两个存储芯片用相同的地址线接入（这意味着数地址线的数目只和芯片的存储单元有关，例如1K需要10根，2K需要11根；事实上，芯片每一次读写的数据字长又和数据线的数目相关，比如8位对应8根数据线）。这样，当CPU访问到（属于这两个芯片的）存储单元时，每一个芯片的相同位置上的存储单元被选中，并分别输出（或者输入）4位数据到不同的数据线上；CS片选信号需要相同以确保芯片被同时选中，WE相同保证对芯片执行的操作是一致的。

二、字扩展（增加存储字的数量）

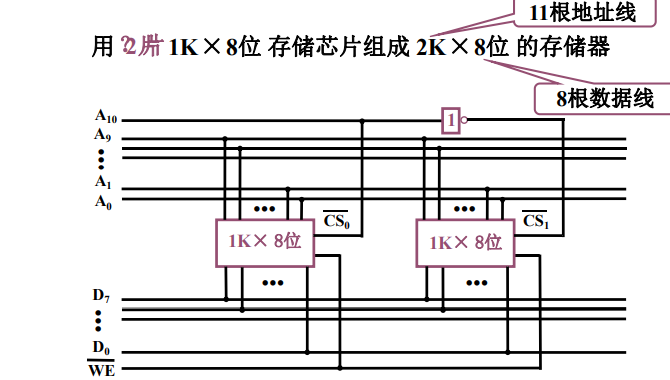

　　以图中为例，原芯片的大小为1K，需要10根数据线；扩展后，需要11根地址线才能实现对所有存储器单元的读写。单个芯片，每个只需要10根地址线就可以实现1K个存储单元的读写；还剩下1根地址线，这时地址线需要实现的功能是，选择哪个存储芯片读写，因此第11根地址线（A10）相当于片选信号，接入CS接口；由于每一次只有一个芯片被选中，所以WE信号可以同时接入两个芯片中，但只有被选中的芯片能完成读写命令。对两个芯片而言，每一个都是8位的，因此每个芯片都连接8根数据线，但同时只有一个芯片能完成数据的读写。

　　从整体上而言，利用11根地址线，可以实现8位数据的读写，访问到2K个内存单元。从外部特性来看，它和一个2K*8位的存储器没有区别。
