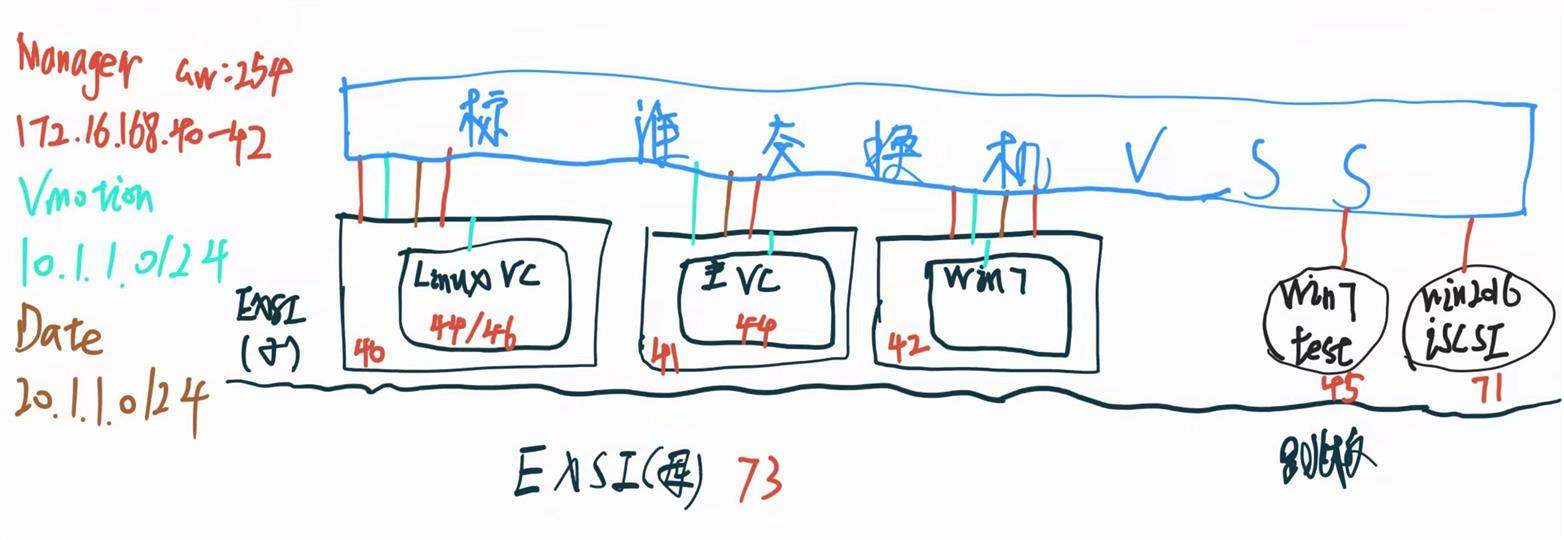

第一期：标准式交换机实验拓扑图

第一期：vm创建及标准交换机实验拓扑

子esxi网卡规划：

网卡4（vmk3-dvs-switch）：date 20.1.1.0/24（标准转分布交换机会用到）
网卡3（vmk2-vswitch2）：date 20.1.1.0/24
网卡2（vmk1-vswitch1）：vmotion 10.1.1.0/24
网卡1（vmk0-vswitch0）：mangager network 172.16.168.43、44、45/24

1.使用“创建新的虚拟机”方式，在esxi-1上部署一台winxp-1；
2.使用“部署OVF”方式，在esxi-2上部署一台winxp-2；
3.把win-2虚拟机克隆为模板；
4.从模板部署虚拟机winxp-3在esxi-3，winxp-4在esxi-1上；
5.创建标准交换机（生产数据Date专用）使用vnic2
    a.Date网段：20.1.1.0/24
6.创建专用用来做vmiotion的专用标准交换机vnic1
    a.vmotion网段：10.1.1.0/24
7.创建port-group，桥接给win主机，实现3台之间的通讯；
8.迁移正常通讯的两台主机win-1和win-2，观察是否会终端业务

第一期：标准式交换机实验拓扑图
