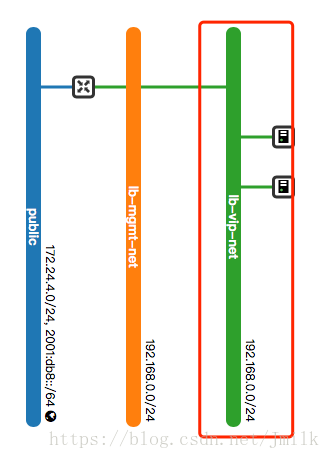

Step 1. 准备租户网络，用户的业务云主机在该网络内。

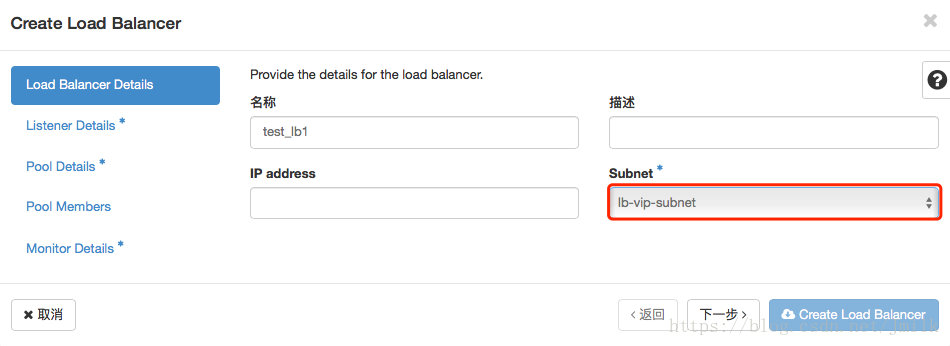

Step 2. 选定 Load Balancer 服务的 Subnet。

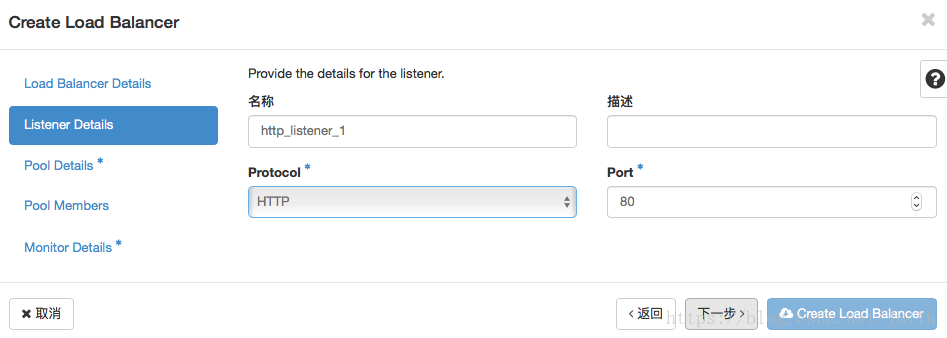

Step 3. 设定 Load Balancer 下属的 Listener，指定监听 HTTP Port: 80 访问请求。

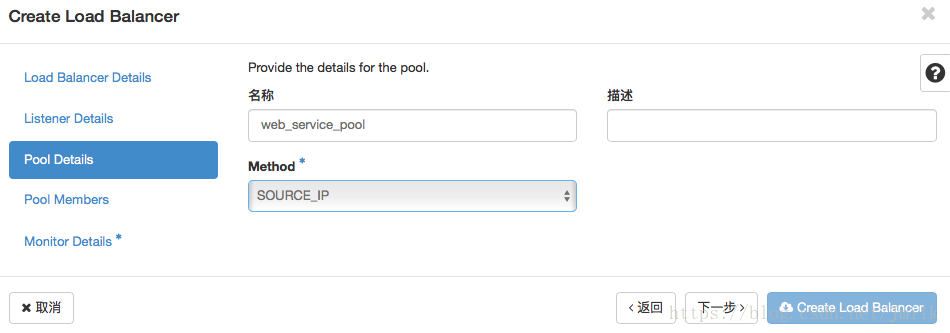

Step 4. 设定 Listener 下属的 Pool，配置 SOURCE_IP 策略，来自同一客户端的请求会持续被分发到指定的一个 Member。

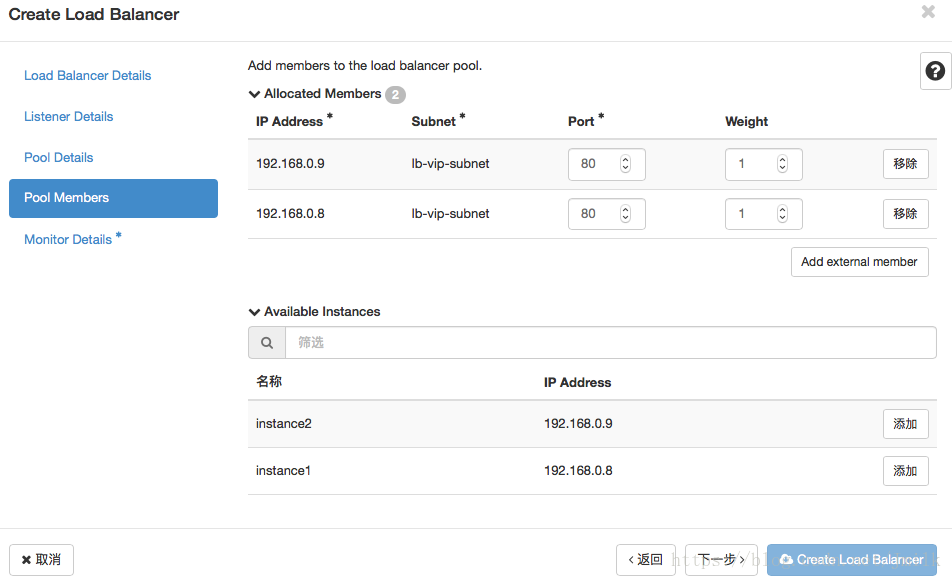

Step 5. 设定 Pool 下属的 Members，添加 Member 的本质是将业务云主机的 IP/MAC 地址绑定到 Pool，HAProxy 是通过主机 IP/MAC 地址来进行分发的，这些 IP 地址将会被作为 server 配置项写入到 haproxy.cfg 文件。

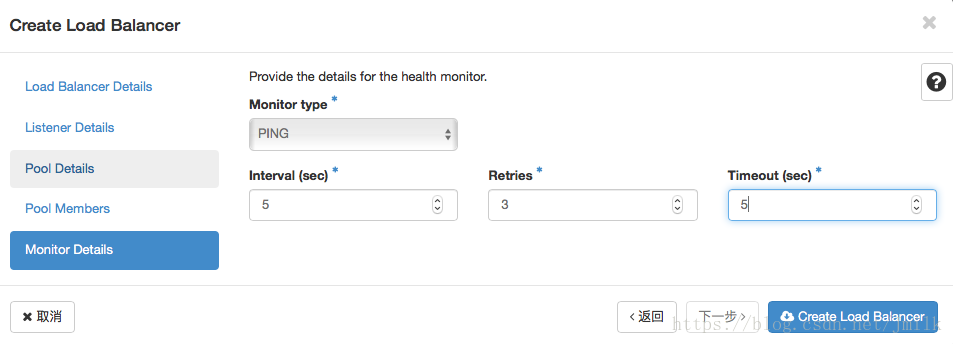

Step 6. 设定 Pool 下属的 Health Monitor，配置使用 PING 方式来检查下属 Member 的健康状态。

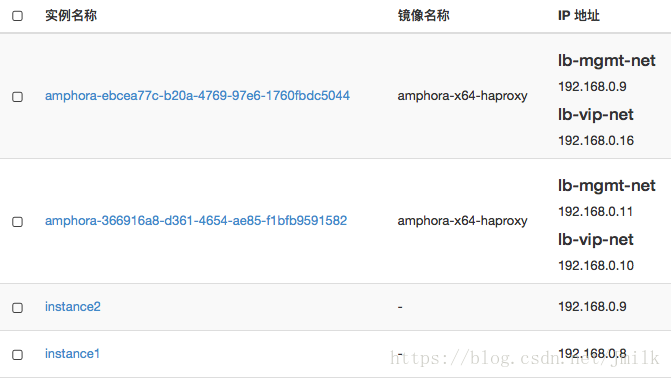

创建 Load Balancer 的同时会自动创建 Amphora 实例，因为配置了 loadbalancer\_topology = ACTIVE_STANDBY 所以创建了一个 Master Amphora 和一个 Backup Amphora，避免了单点故障。否则就是 Single Amphora，Pike 版本暂不支持 ActiveActive 主主模式。

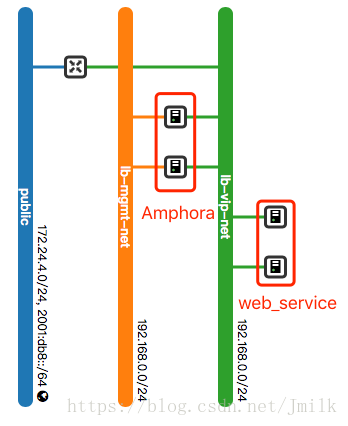

lb-mgmt-net 是 LB Network，Octavia Controller 与 Amphora 使用该网络进行通信，所以 lb-mgmt-net 也需要接入 OpenStack API/Management Network。

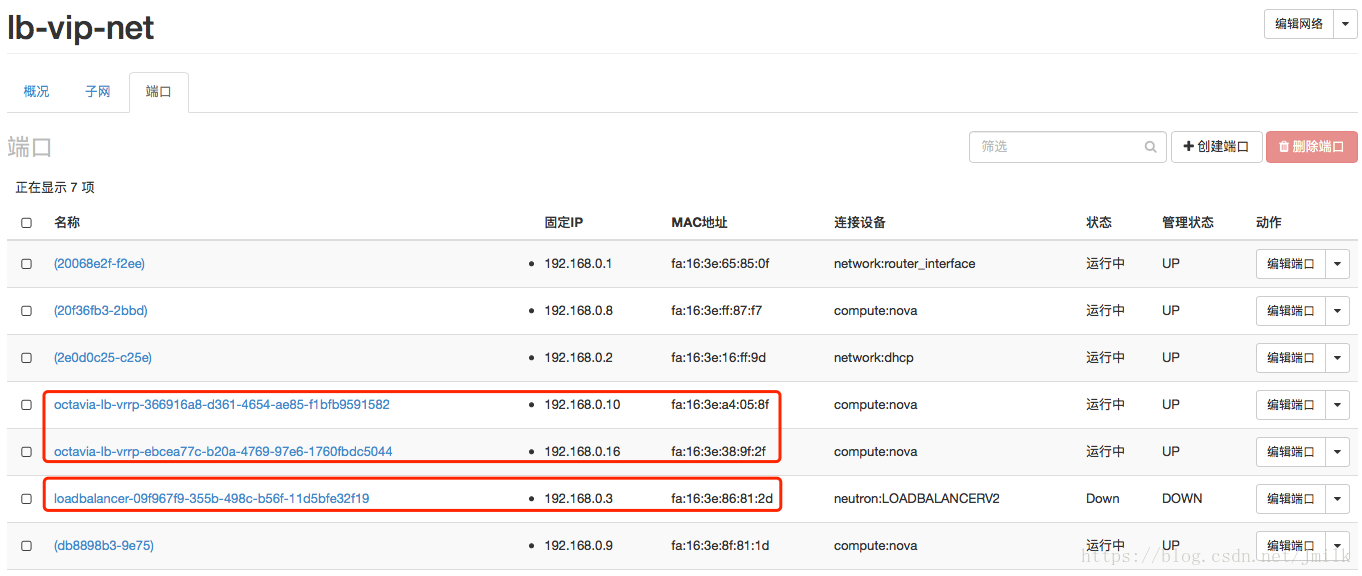

在 Sunbet 中自动创建了 3 个 Port，两个 lb-vrrp 分别是两个 Amphora 的 Port，一个 loadbalance 是 VIP 的 Port。VIP 由运行在 Amphora 上的 Keepalived 维护，遵守 VRRP 虚拟路由冗余协议，支持着 VIP 的高可用。

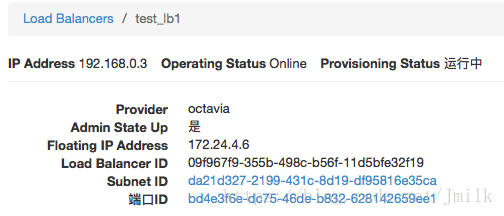

可以将 VIP 绑定到浮动 IP 从外网进行访问。

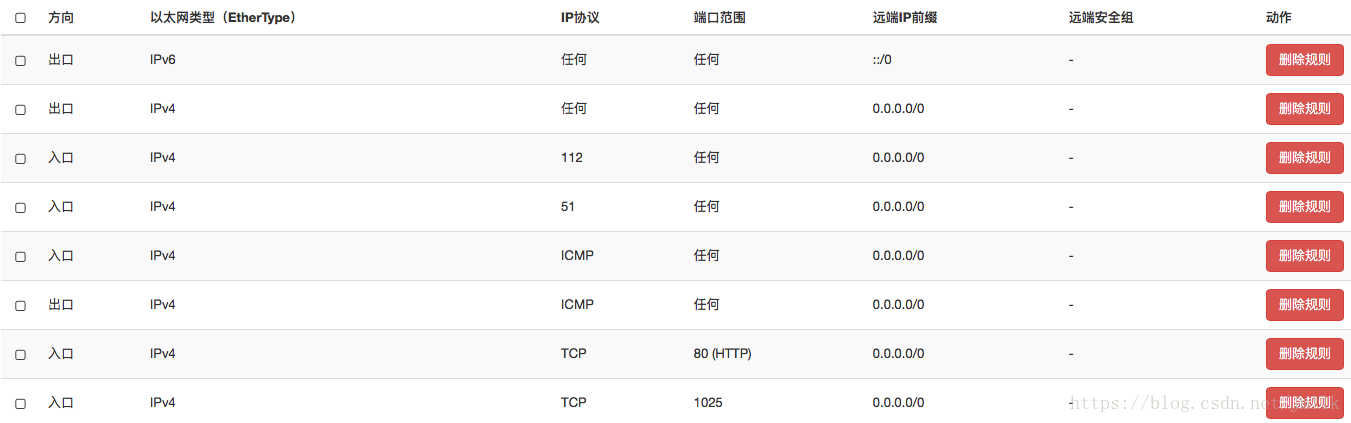

创建 LB 时，还会自动创建 Amphora 实例（VIP）的安全组 lb-<Load Balancer ID>，该安全会随着 LB 下属的 Listeners 的变化（增加/删除了 L4/L7 的 Listener，octavia-worker 会自动增加/删除相应的 Port 的安全组规则）。因为上面设定的 Listener 监听 HTTP Port: 80，所以会自动添加 80(HTTP) 规则。但如果想 Ping/SSH VIP 的话，还需要手动添加 ICMP/SSH 规则。
$ ip netns exec qdhcp-6fd0afdc-c683-4157-8354-dcdd43011dad ssh -i /etc/octavia/.ssh/octavia_ssh_key ubuntu@192.168.0.11 -p 22
可以通过 LB Network 的 DHCP namespace SSH 进入 Amphora。

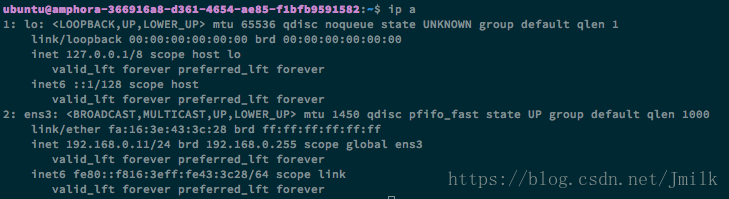

如图：

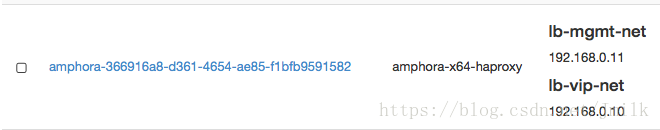

上图可以看见 Amphora 只有一张 LB Network 的网卡（通过 IP 地址判断），那接入 Subnet 的网卡呢？

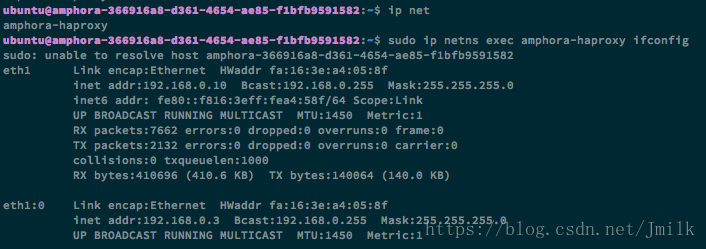

Amphora 会启动一个 namespace amphora-haproxy，Sunbet 的网卡、HAProxy 和 Keepalived 的服务进程都在该 namespace 中运行。
Amphora 中最重要的几个服务进程：
# HAProxy usr/sbin/haproxy -f /var/lib/octavia/b45ed46d-ec04-421b-a0e0-a3268ccea61e/haproxy.cfg -f /var/lib/octavia/haproxy-default-user-group.conf /usr/sbin/haproxy-systemd-wrapper -f /var/lib/octavia/b45ed46d-ec04-421b-a0e0-a3268ccea61e/haproxy.cfg -f /var/lib/octavia/haproxy-default-user-group.conf # Keepalived /usr/sbin/keepalived -D -d -f /var/lib/octavia/vrrp/octavia-keepalived.conf # Amphora Agent，北接 Controller 南对 Member /usr/bin/python2 /usr/local/bin/amphora-agent --config-file /etc/octavia/amphora-agent.conf # 动态获取/释放 IP 地址 /sbin/dhclient -1 -v -pf /run/dhclient.ens3.pid -lf /var/lib/dhcp/dhclient.ens3.leases -I -df /var/lib/dhcp/dhclient6.ens3.leases ens3
查看 Keepalived 的配置文件：
vrrp_script check_script { script /var/lib/octavia/vrrp/check_script.sh interval 5 fall 2 rise 2 } vrrp_instance 09f967f9355b498cb56f11d5bfe32f19 { state BACKUP # 该 Amphora 充当 Backup 路由器 interface eth1 # VIP 对接 Subnet virtual_router_id 1 # VRID priority 90 nopreempt garp_master_refresh 5 garp_master_refresh_repeat 2 advert_int 1 authentication { auth_type PASS auth_pass 2d2cd51 } unicast_src_ip 192.168.0.10 # 与 Master 路由器的对盯方式 unicast_peer { 192.168.0.16 } virtual_ipaddress { 192.168.0.3 # VIP 地址 } track_script { check_script } }
查看 HAProxy 的配置文件：
# Configuration for test_lb1 global daemon user nobody log /dev/log local0 log /dev/log local1 notice stats socket /var/lib/octavia/b45ed46d-ec04-421b-a0e0-a3268ccea61e.sock mode 0666 level user defaults log global retries 3 option redispatch timeout connect 5000 timeout client 50000 timeout server 50000 peers b45ed46dec04421ba0e0a3268ccea61e_peers peer qenPC2HfzYBAclR9HimRSWmYznU 192.168.0.10:1025 peer yKL51Z6MZq1lHKxajQ4sXXuWZmM 192.168.0.16:1025 frontend b45ed46d-ec04-421b-a0e0-a3268ccea61e # 前端服务器 option httplog bind 192.168.0.3:80 # 前端服务器绑定 VIP mode http default_backend 209f2923-f8b1-476b-80e9-6ac2a5145ca1 # 默认后端服务器 backend 209f2923-f8b1-476b-80e9-6ac2a5145ca1 # 后端服务器 mode http balance source # 负载均衡服务器 timeout check 5s # Health Check 间隔 server 34e36204-48dc-4c2c-95dc-bb9e6a3f9fbd 192.168.0.8:80 weight 1 check inter 5s fall 3 rise 3 # Real Server，用户业务云主机 instance1 server 97cba054-4f8c-4a9f-91e2-56973efcb417 192.168.0.9:80 weight 2 check inter 5s fall 3 rise 3 # Real Server，用户业务云主机 instance2
如图：

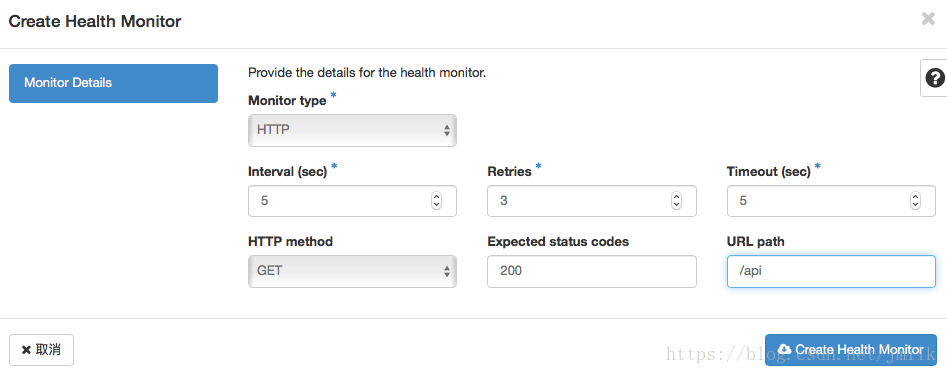

修改 Health Monitor 为 HTTP GET URI 方式的话，haproxy.cfg 变更为：
backend 209f2923-f8b1-476b-80e9-6ac2a5145ca1 mode http balance source timeout check 5s option httpchk GET /api http-check expect rstatus 200 server 34e36204-48dc-4c2c-95dc-bb9e6a3f9fbd 192.168.0.8:80 weight 1 check inter 5s fall 3 rise 3 server 97cba054-4f8c-4a9f-91e2-56973efcb417 192.168.0.9:80 weight 2 check inter 5s fall 3 rise 3
可以通过指令 openstack loadbalancer l7policy create 和 openstack loadbalancer l7rule create 来创建七层的 Policy 和 Rule。当创建 L7 Rule 时，会为 frontend 添加 ACL 规则。e.g.
frontend b45ed46d-ec04-421b-a0e0-a3268ccea61e option httplog bind 192.168.0.3:80 mode http acl dc6f6294-b7ca-4684-8f15-8f1dbf86185a path -m reg / # 满足 acl 规则的请求重定向至 http://www.baidu.com redirect location http://www.baidu.com if dc6f6294-b7ca-4684-8f15-8f1dbf86185a default_backend 209f2923-f8b1-476b-80e9-6ac2a5145ca1
除了上述提到功能外，Ocatvia 还支持许多更加细致的七层负载均衡分发配置，比如：最大连接数、会话保持类型、附加 HTTP Header 字段、TLS Termination、L7 策略动作类型、L7 规则类型等等，都是非常精彩的负载均衡分发实现。碍于篇幅的原因，我们下次再聊。
