? Ping基于ICMP协议。
? Ping可以分为 内网Ping 和 外网Ping
? 下面以内网Ping为例，使用的软件是eNSP和WireShark
?

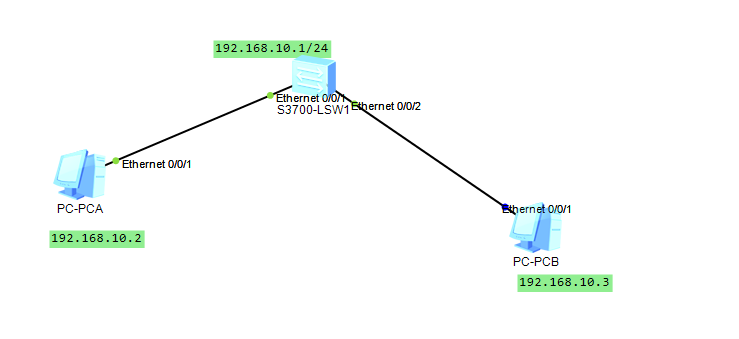

? Step1.创建拓扑，PC A和PC B在同一网段内。
?
? PC-A若要Ping PC-B，就要进行数据链路层的报文封装。首先PC-A查看MAC表，若没有查到PC-B的MAC地址，就会发送ARP广播包。交换机收到ARP广播包后，会检查自己MAC地址表有没有PC-B的MAC地址，如果有，就返回；如果没有，则向交换机的端口发送ARP广播包，如果该交换机的端口上还连接了PC-C、PC-D等多个主机，那么与该交换机连接的主机在收到APR后，会检查交换机是否在找自己，若不是找自己，则丢弃。PC-B就会接收ARP广播包，然后响应，告诉交换机PC-B的MAC地址，同时PC-B拥有了PC-A的MAC地址。交换机在收到PC-B的MAC地址后将会转发给PC-A。

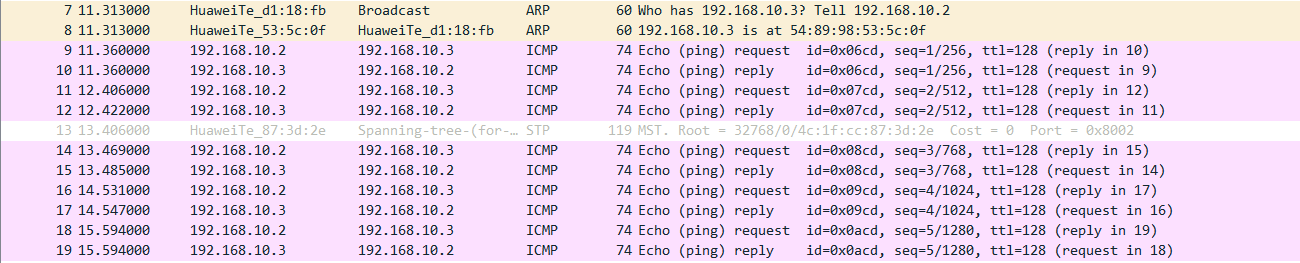

? Step2.PC-A ping PC-B，Wireshark数据抓包

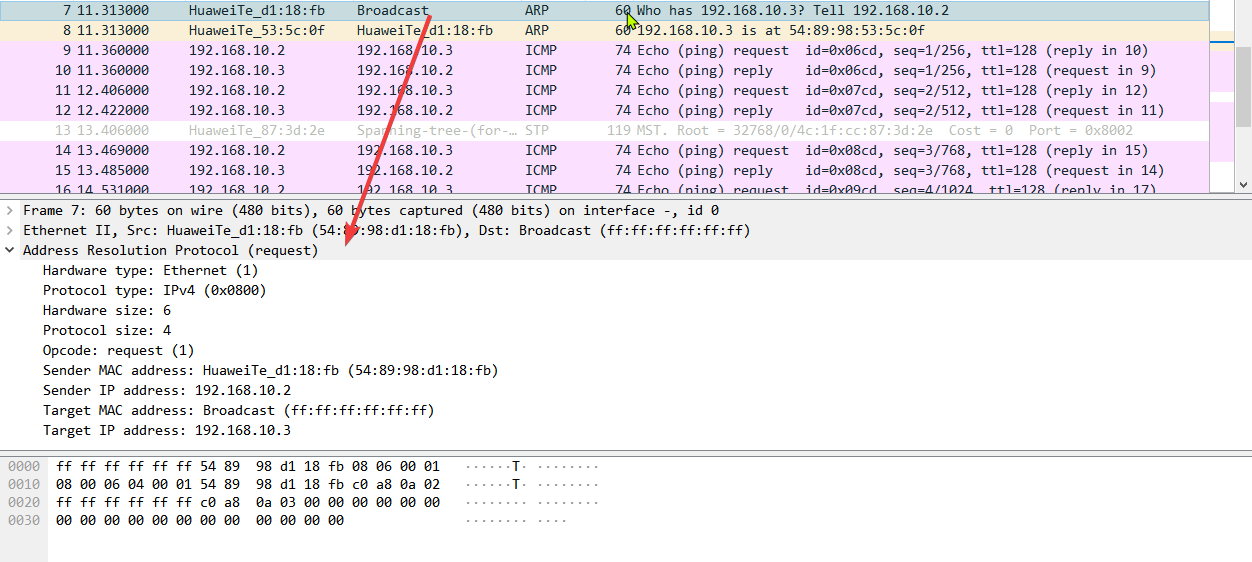

? Request
上图：PC-A 192.168.10.2没有查到PC-B的MAC地址（因为Target MAC address: Broadcast (ff:ff:ff:ff:ff:ff)），于是发送了ARP广播包（谁有192.168.10.3的MAC地址，请告诉192.168.10.2）。
?

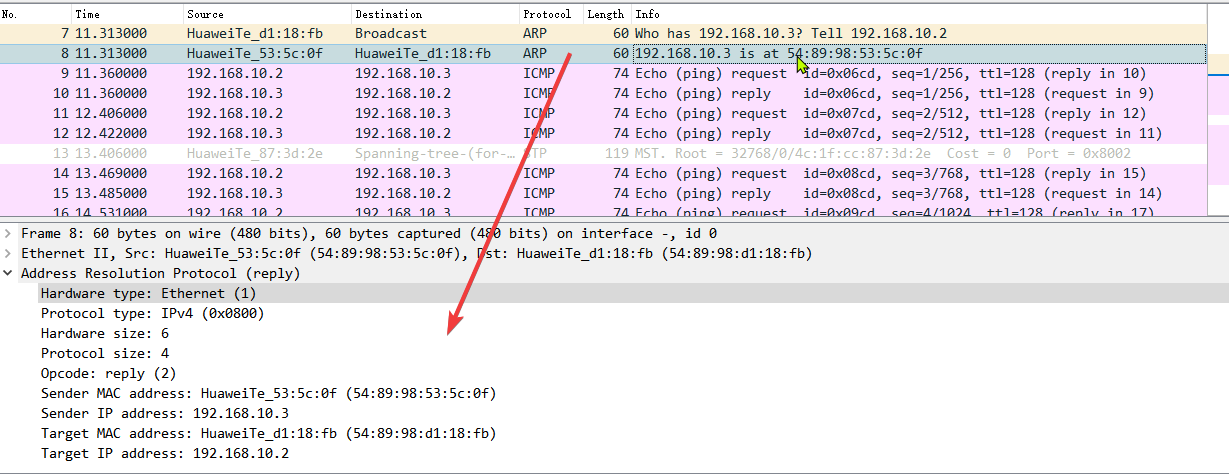

? Reply
? 上图：PC-B收到了ARP广播包，发现是在询问自己的MAC，于是响应发送自己的MAC给PC-A
? 构造ICMP数据报，建立连接
? ICMP相关内容可参考
