交换机基本原理与配置

目录

      一、数据链路层

            1.1、数据链路层位于网络层与物理层之间

            1.2、数据链路层的功能

     二 、以太网

             2.1、以太网工作在数据链路层

             2.2、以太网MAC地址

     三、交换机的工作原理

             3.1、转发原理

             3.2、交换机以太网接口的工作模式

     四、VRP概述

             4.1、VRP可提供的功能

             4.2、命令视图

一． 数据链路层

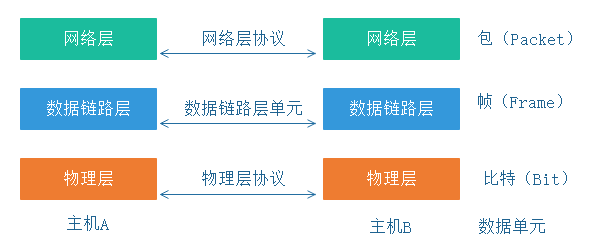

1. 数据链路层位于网络层与物理层之间

2. 数据链路层的功能

1) 数据链路的建立、维护与拆除

2) 帧装包、帧传输、帧同步

3) 帧的差错恢复

4) 流量控制

二. 以太网

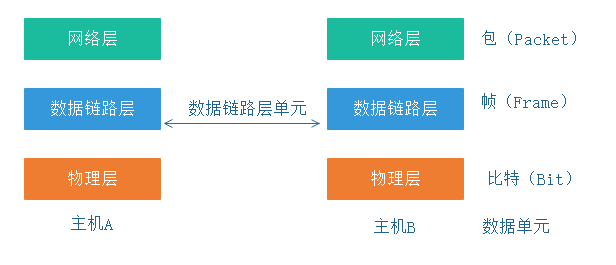

1. 以太网工作在数据链路层

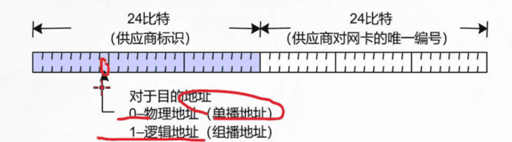

2. 以太网MAC地址

1）用来识别一个以太网上的某个单独的设备或一组设备

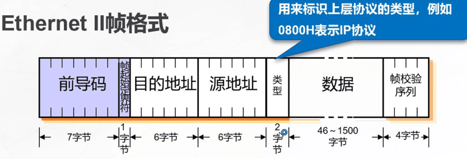

2）、以太网帧格式

三、交换机的工作原理

1、转发原理

1）初始状态；

2）MAC地址学习

3）广播位置数据帧

4）接收方回应

5）交换机实现单播通信

口诀：学习源Mac，转发目标Mac，没有Mac的广播泛红

2、交换机以太网接口的工作模式

1）单工：两个数据站之间只能沿单一方向传输数据

2）半双工：两个数据站之间可以双向数据传输，但不能同时进行

3）全双工：两个数据站之间可以双向且同时进行数据传输

4）交换机以太网接口速率

①：接口连接时进行协商

②：协商失败则无法正常通信

四：VRP概述

1、提供以下功能：
1）实现统一的用户界面和管理界面

• 包括统一的实施操作系统内核，IP软转发引擎，路由处理和配置管理平面

2）实现控制平面功能，并定义转发平面接口的规范，实现各产品转发平面与VRP控制平面之间的交互

3）实现网络接口层，屏蔽各产品链路层对于网络层的差异

2、命令视图

1、历史命令查询
[Huawei] display history-command

2、配置主机名
<Huawei> system-view 从用户视图进入系统视图

<<Huawei> quit 从系统视图返回用户视图

3、状态信息查询
<Huawei>display version ####查看VRP版本

<Huawei>display users ####查看用户终端信息
4、配置文件管理命令
[Huawei]display saved-configuration ###查看设备保存的信息
[Huawei]display current-configuration ###查看设备当前配置的信息
<Huawei>reset saved-configuration ###擦除存储设备中的配置文件
<Huawei>compare configuration ###比较当前配置信息与存储设备中的保存文件是否一致

[SW1]dis mac-address ####查看mac 地址信息

<SW1>reset arp all ###清除mac地址表
