VRRP

时间:2021-05-27 11:37:56      阅读:26      评论:0      收藏:0      [点我收藏+]

1、单网关的缺陷:当路由器出现故障时,本网段内以该设备为网关的主机都不能与Internet进行通信

  多网关的缺陷:网关间IP地址冲突;主机会频繁切换网络出口

  VRRP既可以实现网关的备份,又能解决多个网关之间互相冲突。

2、VRRP基本概述

  • VRRP能够在不改变组网的情况下,将多台路由器虚拟成一个虚拟路由器,通过配置虚拟路由器的IP地址为默认网关,实现网关备份。
  • 协议版本:VRRPv2(常用)和VRRPv3;VRRPv2仅适用于IPv4网络,VRRPv3适用于IPv4和IPv6两种网络;
  • VRRP协议报文:(只有一种报文)Advertisement报文,其目的IP地址是224.0.0.18,目的MAC地址是01-00-5e-00-00-12,协议号是112

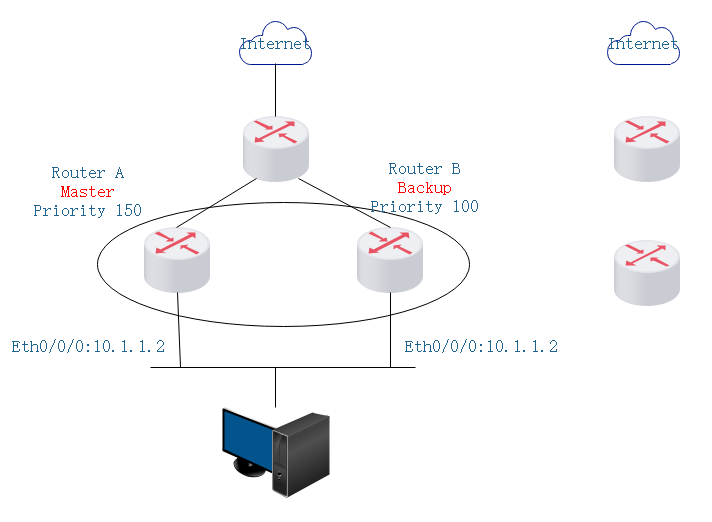

3、VRRP基本结构

技术分享图片



 4、VRRP联动功能

  利用VRRP的联动功能监视上行接口或链路故障,进行主备切换。

5、VRRP负载分担工作过程

  传统的主备方式流量都经由单个Master转发,Master负担过重,而Backup处于空闲状态。

  VRRP通过配置不同的备份组,使RouterB成为新备份组的Master,这样就可以分担网络中的流量了。

6、具体命令

  注:浮动路由的默认优先级是60,越小越优先,如果是第二条路由优先级是比默认的要大的,一般配置60以上

  VRRP的优先级越大越优先

int vlanif 10
vrrp vrid 1 virtual-ip 192.168.10.1
vrrp vrid 1 priority 120
vrrd vrid 1 track int g0/0/1     //监听
vrrd vrid 1 track int g0/0/2
int vlanif 20
vrrp vrid 2 virtual-ip 192.168.20.1
vrrp vrid 2 priority 115





技术分享图片
