主要外设:
主要功能:测外部引脚的电压
数据通路:每个ADC有多个外部引脚、少量内部引脚
引脚ADC_IN→GPIO AF→GPIO输入电路→规则通路→
ADC的转换原理
`传感器→运放→模拟信号→多路模拟开关→采样保持→AD转换器→数字信号→IO引脚
ADC的通道
ADC数据对齐
触发ADC转换方式
?STM32部分型号芯片具有VREF+、 VREF-参考电压引脚。而且,参考电压必须低于VDDA电压。
VREF+ 与 VDDA通过0Ω电阻连接,同样,VREF- 与 VDDS也要通过0欧电阻连接。
在STM32引脚处的状态即为浮空状态,读取出来的电压就是一个不确定值(通常为1/2VDD电压)。
PCLK2→APB2
PCLK2→预分频系数CCR 的ADCPRE→ADCCLK→倍频系数SMPR→ADC采样时间
数字接口时钟(APB2):用于寄存器读/写访问,每个ADC独立使能
模拟电路时钟(ADCCLK)用于ADC转换部分模拟电路,所有ADC共用
ADC采样时间:进行一次AD转换花费的时间
ADC分辨率:CR1的RES位,分辨率越低转换所需周期数(下图含最小采样时间)越少
12bit(最少15个ADCCLK周期)
10bit(最少13个ADCCLK周期)
8bit(最少11个ADCCLK周期)
6bit(最少9个ADCCLK周期)
AD转换:将电压平均分成若干段,最终电压会转换成一个数:3.3v/分辨率=测量电压/测量数值 → 所以测量电压值=3.3v/分辨率*测量数值
分辨率越高越好,转换需要花费时间会边长,如12bit的分辨率为 2^12=4096 所以测量精度为3.3v/4096=0.8mv
stm32绝大多数型号支持12bit、少数高端型号支持最高16bit
ADC的3种中断
规则转换与注入转换结束、模拟看门狗事件、DMA请求
将PA0(ADC1_IN0)与+3V3引脚或GND引脚相连接
2.外设配置:
Analog→ADC1→模式→勾选IN0
Analog→ADC1→参数设置(ADC设置)→预分频=PCLK2的4分频、分辨率12bit(15ADC时钟周期)、数据对齐=右对齐
Analog→ADC1→参数设置(ADC规则通道模式)→channel=channel0、采样时间=480cycles
//USBR CODE3:后台程序(无限循环)
HAL_ADC_Start(&hadc1);//启动ADC转换
HAL_ADC_PollForConversion(&hadc1,10);//等待转换完成 10ms超时
uint32_t AD_Value=HAL_ADC_GetValue(&hadc1);
printf("ADC1_IN0 ADC值:%d,电压值%.4fV.\n",AD_Value,(double)AD_Value/4096*3.3);
HAL_Delay(1000);
主要功能:测量MCU内部温度
数据通路:
片内温度传感器、VREFINT内部参考电压、VBAT→规则通路→

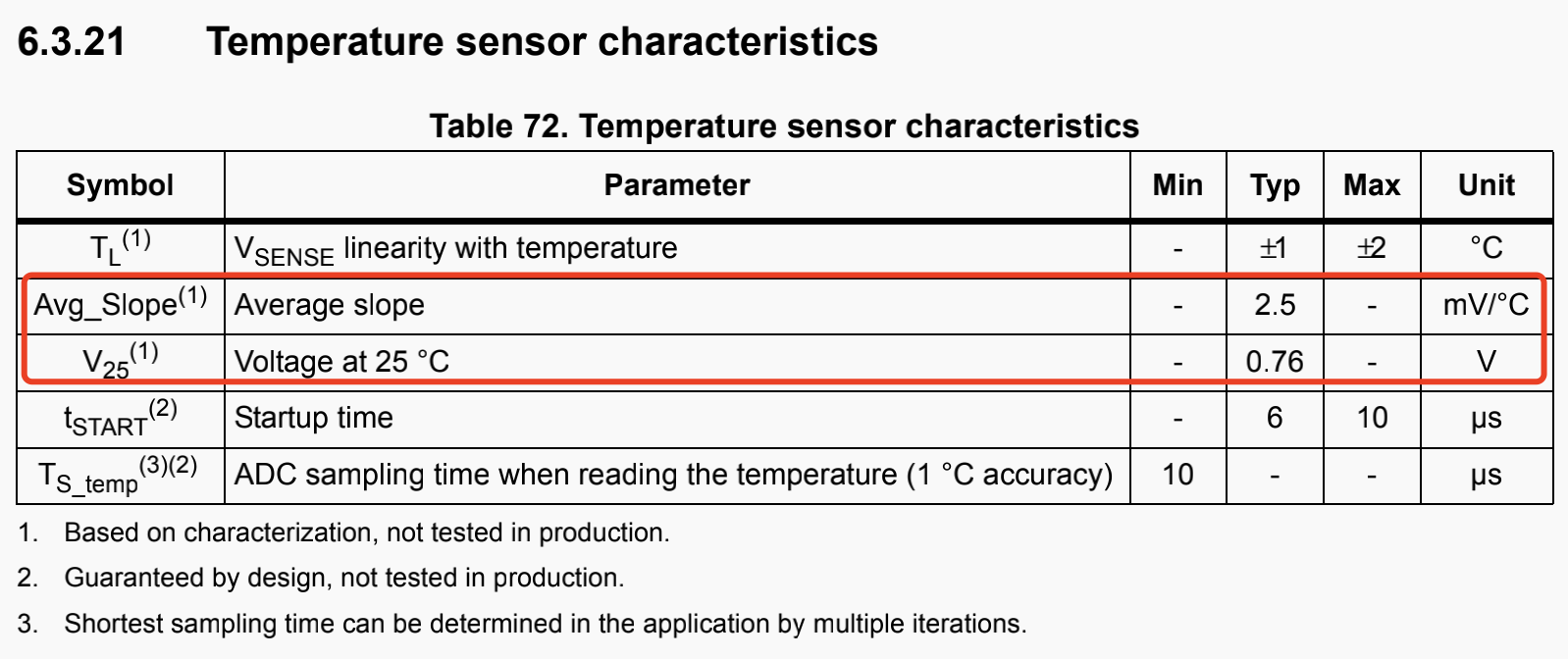

Avg_Slope=-(V25-Vsensor)/(25-Tsensor)
2.外设配置:
Analog→ADC1→模式→勾选Temperature sensor channel
Analog→ADC1→参数设置(ADC设置)→预分频=PCLK2的4分频、分辨率12bit(15ADC时钟周期)、数据对齐=右对齐
Analog→ADC1→参数设置(ADC规则通道模式)→channel=channel Temperature sensor、采样时间=480cycles
//USBR CODE3:后台程序(无限循环)
HAL_ADC_Start(&hadc1);//启动ADC转换
HAL_ADC_PollForConversion(&hadc1,10);//等待转换完成 10ms超时
uint32_t ADC_value=HAL_ADC_GetValue(&hadc1);
double ADC_voltage=(double)ADC_value/4096*3.3;
printf("ADC值:%d,电压值%.4fV.\n",ADC_value,ADC_voltage);
printf("MCU Internal Temperature=%.2f ℃\r\n",(0.76 - ADC_voltage)/0.0025 + 25);
HAL_Delay(1000);
STM32 F411不支持DAC
2.外设配置:
Analog→DAC→模式→勾选OUT1 Configuration
Analog→DAC→参数设置(DAC out1设置)→输出缓冲disable、触发None
HAL_DAC_Start(&hdac,DAC_CHANNEL_1); //开启DAC通道1
HAL_DAC_SetValue(&hdac,DAC_CHANNEL_1,DAC_ALIGN_12B_R,200); //设置初始值为200,对应电压为200/4096*3.3V
