DHCP与DHCP中继

时间:2021-06-01 09:14:33      阅读:39      评论:0      收藏:0      [点我收藏+]

DHCP原理与配置

1. DHCP应用场景

2. DHCP报文类型

3. DHCP工作原理

4. IP地址获取与释放

5. DHCP中继配置

















1. DHCP应用场景

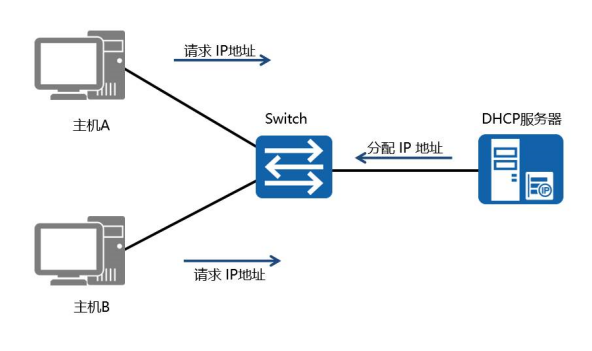

  在大型企业网络中,会有大量的主机或者设备需要获取IP地址等网络参数。如果采用手工配置,工作量大且不好管理,如果有用户擅自修改网络参数,还有可能会造成IP地址冲突等问题。使用动态主机配置协议DHCP(自动获取)来分配IP地址等网络参数,可以减少管理员的工作量,避免用户手工配置网络参数造成的地址冲突。

技术分享图片

DHCP服务器能够为大量主机分配IP地址,并且能够集中管理。

2. DHCP报文类型

报文类型 含义
DHCP DISCOVER 客户端用来寻找DHCP服务器
DHCP OFFER DHCP服务器用来响应DHCP DISCOVER 报文,次报文携带了各种配置信息
DHCP REQUSET 客户端请求配置确认,或者续借租期
DHCP ACK 服务器对REQUEST报文的确认
DHCP NAK 服务器读REQUEST报文的拒绝
DHCP RELEASE 客户端释放地址时用来通知服务器

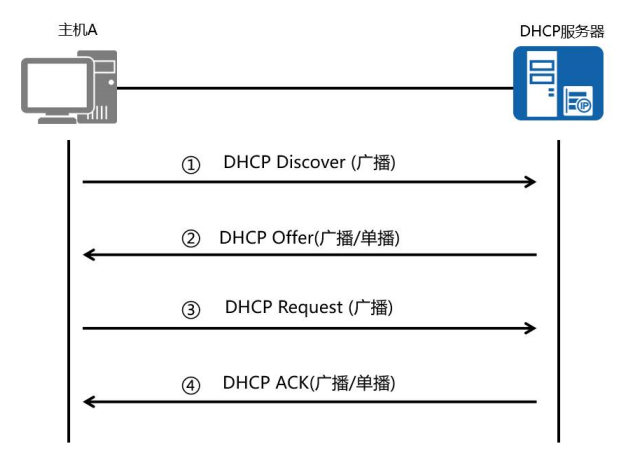

3. DHCP工作原理

技术分享图片

基本原理:
第一步:客户端通过广播发送DHCP Discover 报文寻找服务器端
第二步:服务器端通过单播发送DHCP Offer 报文向客户端提供IP地址等网络信息
第三步:客户端通过广播发送DHCP Request 报文告知服务器端本地选择使用哪个IP地址
第四步:服务器通过单播发送DHCP Ack报文告知客户端IP地址是合法可用的

4. IP地址获取与释放

如果租约到期前都没有收到服务器响应,客户端停止使用此IP地址

如果DHCP客户端不再使用分配的IP地址,也可以主动向DHCP服务器发送DHCP RELEASE报文,释放该IP地址。

  DHCP获取IP地址在终端调试DHCP模式

调试DHCP模式,然后打ip config命令

  ip config/renew        获取IP

  ip config/relese        释放IP

系统视图模式下配置,DHCP服务器的IP地址租期默认是1天

5. DHCP中继配置


通常在DHCP分配网段过多的情况下,网关路由器上配置DHCP服务,压力过大,
一般我们用第二路由器,或则第二台DHCP服务器来分担业务

步骤1:
[R1]interface GigabitEthernet0/0/0.30 ###进入子接口
[R1-GigabitEthernet0/0/0.10] dhcp select relay ###基于DHCP中继
[R1-GigabitEthernet0/0/0.10] dhcp relay server-ip 12.0.0.2 ####去12.0.0.2请求DHCP服务


步骤2:
[R2] dhcp enable
[R2] interface GigabitEthernet0/0/0
[R2-GigabitEthernet0/0/0] ip add 12.0.0.2 24
[R2-GigabitEthernet0/0/0] dhcp select global ####去全局 请求DHCP服务

步骤3:
[R2] ip pool v30
[R2-ip-pool-v30] gateway-list 192.168.30.1
[R2-ip-pool-v30] network 192.168.30.0 mask 255.255.255.0
[R2-ip-pool-v30] dns-list 114.114.114.114
[R1-ip-pool-v30] lease day 3 ####租期3天
