RIP协议概述

一、RIP协议简介

RIP（Routing Information Protocol，路由信息协议）是最早的动态路由协议，其原理简单，配置容易。RIP是一种基于距离矢量算法的路由信息协议，基于UDP端口520。

动态路由协议，能够自动发现路由、计算路由

二、RIP工作流程

1. RIP运行后，会从每个参与协议的接口上以广播形式发送路由请求；?说明：RIPv2以组播形式发送路由请求，更科学。

2. 收到路由请求后，将自己完整的路由表以广播形式响应；

3.?收到路由响应后，根据计算规则，把路由写入到路由表；

4.?路由信息会按照发送方向逐跳扩散。?说明：RIP协议路由收敛速度慢。

路由信息更新：路由响应报文会以30秒为周期发送，以对网络变化进行更新。说明：每隔30秒才检查一次路由是否有更新，对现在数据中心来说，这种速度是绝对不能接受的。

三、RIP的环路问题

1. 成环原因

链路故障，导致路由从表中删除，但是30秒的路由信息更新周期还未到来，提前收到了邻居传递过来的刚刚被删除的路由，形成环路。

2. 防环机制

水平分割：从某个接口收到的路由信息不会从该接口回传；（默认开启）

毒性逆转：从某个接口收到的路由信息会设置为16跳后回传；（与水平分割矛盾，只能功能二选一）

路由毒化：当路由失效，标记为16跳，并通告邻居，使邻居及时使该路由失效；

抑制计时器：计时时间内，不接收和原路由跳数一致或更高的路由更新；

触发更新：当路由失效，不用等待更新周期，立即发出路由更新，来通告错误；

最大跳数：不接收跳数大于15跳的路由更新。

3. RIP计时器

更新计时器：30秒

失效计时器：180秒，路由打上possibly down标签，路由设置为16跳(此时在路由表上看不到，但未删除)

刷新计时器：240秒，彻底删除路由（与失效计时器同时计时）

抑制计时器：180秒,路由信息失效，被打上PD标签,不接受从其他接口收到比原路由更差的路由更新

四、RIPv2

说明：RIP协议就算使用也只会RIPv2版本，因为其具有以下特点。就跟STP如果使用也只会使用MSTP一样。

1. 报文以组播发送，组播地址224.0.0.9；

2. 路由更新携带子网掩码；

3. 可以关闭自动聚合，支持手动聚合；

4. 支持身份验证。

五、RIP配置实例

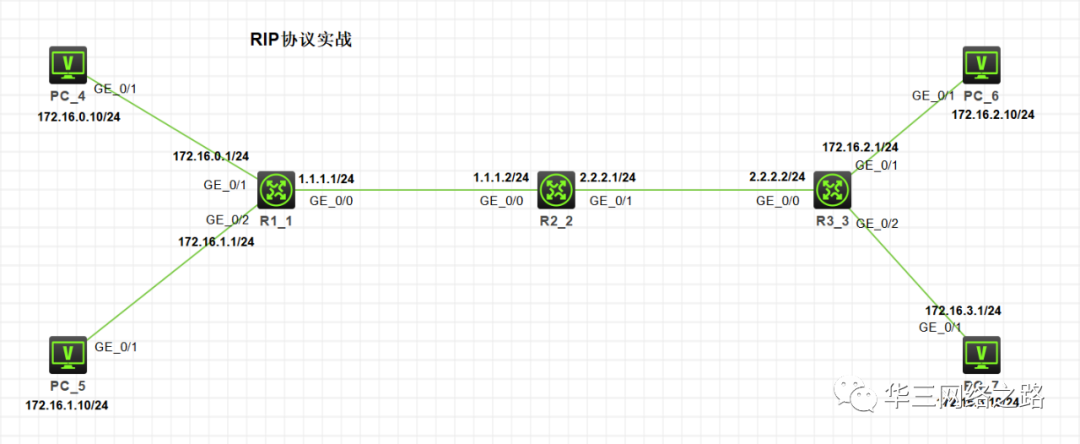

1. 配置拓扑

2.?配置需求

1. 按照图示配置 IP 地址；

2. 配置 RIP 实现全网路由互通；

3. 业务网段不允许出现协议报文；（静默接口）

4. R1 和 R2 之间需要开启接口身份验证来保证协议安全性，密钥为Ylp168

3.?配置步骤

（1）按照拓扑所示，配置IP地址，PC部分略。

[R1]int?g?0/1
[R1-GigabitEthernet0/1]ip?a?172.16.0.1?24
[R1-GigabitEthernet0/1]int?g?0/2
[R1-GigabitEthernet0/2]ip?a?172.16.1.1?24
[R1-GigabitEthernet0/2]int?g?0/0
[R1-GigabitEthernet0/0]ip?a?1.1.1.1?24
[R1-GigabitEthernet0/0]quit
[R1]

[R2]int?g?0/0
[R2-GigabitEthernet0/0]ip?a?1.1.1.2?24
[R2-GigabitEthernet0/0]int?g?0/1
[R2-GigabitEthernet0/1]ip?a?2.2.2.1?24
[R2-GigabitEthernet0/1]quit
[R2]

[R3]int?g?0/0
[R3-GigabitEthernet0/0]ip?a?2.2.2.2?24
[R3-GigabitEthernet0/0]int?g?0/1
[R3-GigabitEthernet0/1]ip?a?172.16.2.1?24[
R3-GigabitEthernet0/1]int?g?0/2
[R3-GigabitEthernet0/2]ip?a?172.16.3.1?24
[R3-GigabitEthernet0/2]quit
[R3]

（2）配置 RIP 实现全网路由互通

说明：1.?选择版本2并且关闭自动聚合。否则172.16.0.1/24和172.16.1.1/24会按照自然掩码，聚合成172.16.0.0/16。2. network IP地址加反掩码。3.?network命令的2层功能：（1）使能接口：每个接口的IP地址与宣告的网段进行匹配，被匹配的接口能够收发RIP协议报文；（1）使能路由：每个接口的IP地址与宣告的网段进行匹配，被匹配的接口所产生的直连路由能够传递给邻居。

[R1]rip?1[R1-rip-1]version?2[
R1-rip-1]undo?summary?
[R1-rip-1]network?172.16.0.1?0.0.0.255
[R1-rip-1]network?172.16.1.1?0.0.0.255
[R1-rip-1]network?1.1.1.1?0.0.0.255
[R1-rip-1]dis?this
undo?summary?
?version?2?
?network?1.1.1.0?0.0.0.255?
?network?172.16.0.0?0.0.0.255?
?network?172.16.1.0?0.0.0.255
return
[R1-rip-1]

[R2]rip?1
[R2-rip-1]version?2
[R2-rip-1]undo?summary?
[R2-rip-1]network?1.1.1.2?0.0.0.255
[R2-rip-1]network?2.2.2.1?0.0.0.255
[R2-rip-1]dis?this
#
rip?1?
undo?summary?
version?2?
network?1.1.1.0?0.0.0.255?
network?2.2.2.0?0.0.0.255
#
return
[R2-rip-1]

[R3]rip?1
[R3-rip-1]version?2
[R3-rip-1]undo?summary
[R3-rip-1]network?2.2.2.2?0.0.0.255
[R3-rip-1]network?172.16.2.1?0.0.0.255
[R3-rip-1]network?172.16.3.1?0.0.0.255
[R3-rip-1]dis?this
#
rip?1?
undo?summary?
version?2?
network?2.2.2.0?0.0.0.255?
network?172.16.2.0?0.0.0.255?
network?172.16.3.0?0.0.0.255
#
[R3-rip-1]

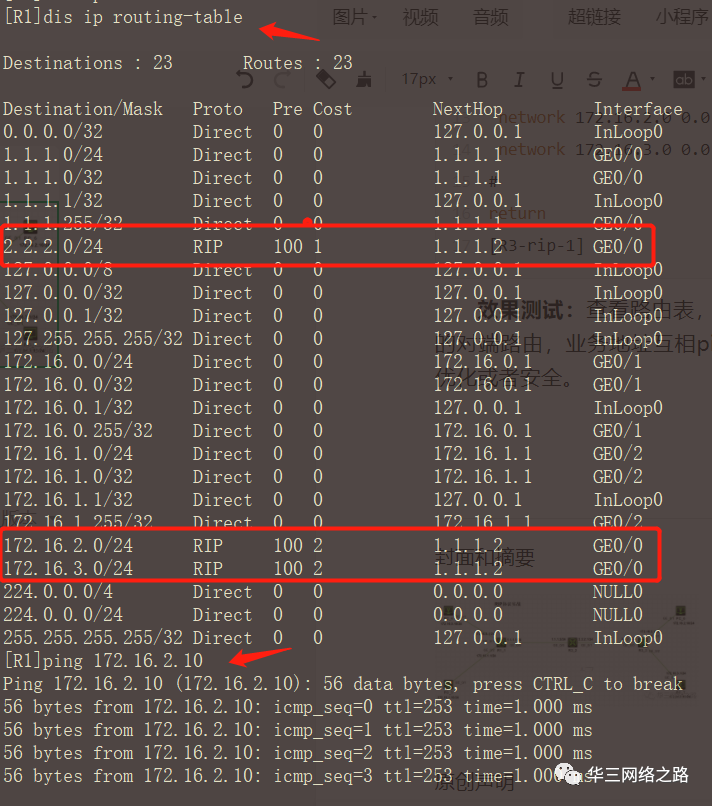

效果测试：查看路由表，dis ip routing-table。可以在R1上看到学习到的对端路由，业务地址互相ping通，说明配置完成！后面步骤是为了配置更优化或者安全。

（3）配置静默接口。使不需要收发RIP协议的接口不会再收到或者发送RIP协议，提高路由器利用率。说明：一般连接终端的业务网关建议配置成静默接口。

[R1]rip?1
[R1-rip-1]silent-interface?GigabitEthernet?0/1
[R1-rip-1]silent-interface?GigabitEthernet?0/2

[R3]rip?1
[R3-rip-1]silent-interface?GigabitEthernet?0/1
[R3-rip-1]silent-interface?GigabitEthernet?0/2

（4）配置身份验证。R1 和 R2 之间开启接口身份验证来保证协议安全性，密钥为Ylp168

[R1]int?g?0/0
[R1-GigabitEthernet0/0]rip?authentication-mode?simple?plain?Ylp168
[R1-GigabitEthernet0/0]quit

[R2]int?g?0/0
[R2-GigabitEthernet0/0]rip?authentication-mode?simple?plain?Ylp168

效果测试：测试通过，整个配置完成！
