OrCAD导出BOM表的方法

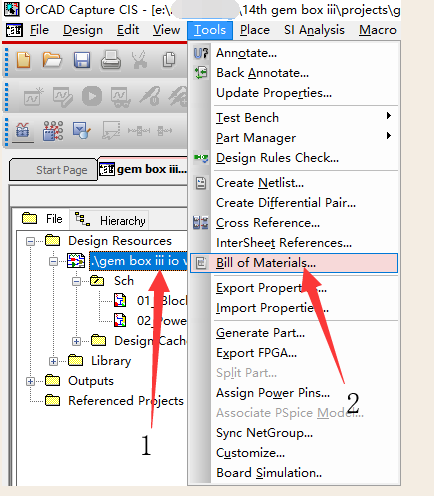

一、选择设计文件；菜单：Tools > Bill of Materials...

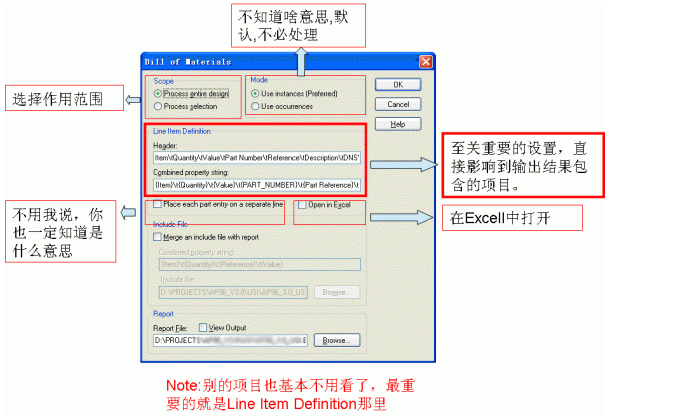

 二、Bill of Materials > Open in Excel (?) > OK

最终我自己的设置：

Header:
Item\tReference\tValue\tPCB Footprint\tQuantity

Combined property string:
{Item}\t{Reference}\t{Value}\t{PCB Footprint}\t{Quantity}

三、怎么在Combined property string项中，正确地添加字符串呢？嗯，打开原理图，随便双击一个元器件，进入属性编辑器。

根据标题栏的文字，我们就可以得知：如果要导出元器件的描述，那就填入“DESCRIPTION”；如果要导出元器件的值，那就填入“Value”。

注意：Header项，则可以由用户自定义填写，除了分割符"\t"
