绝处逢生的OSPF多区域原理与配置

时间：2021-06-03 14:16:20 阅读：14 评论：0 收藏：0 [点我收藏+]

一.生成OSPF多区域的原因

改善网络的可扩展性
快速收敛

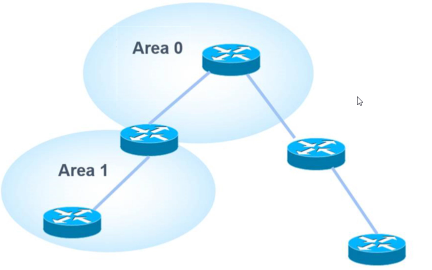

技术分享图片

1.1OSPF的三种通信量

域内通信量

单个区域内的路由器之间交换数据包构成的通信量

域间通信量

不同区域的路由器之间交换数据包构成的通信量

外部通信量

OSPF域内的路由器与OSPF区域外或另一个自治系统内的路由器之间交换数据包构成的通信量

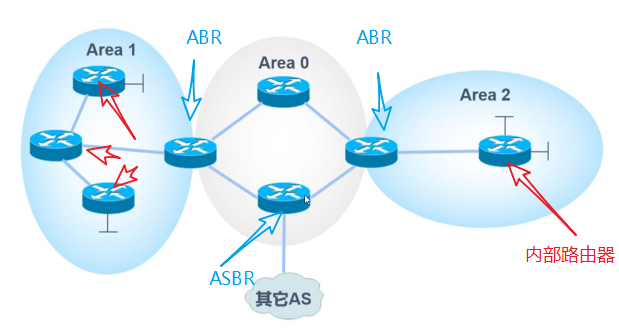

1.2 OSPF的路由器类型

技术分享图片

内部路由器：只保存本区域内的链路状态信息

自治系统边界路由器（ASBR）：用来连接ospf的as与外部其他的路由

区域边界路由器（ABR）：用来连接区域0和其他区域

1.3OSPF的区域类型

骨干区域

非骨干区域-根据能够学习的路由种类来区分

标准区域
末梢区域(stub)
完全末梢区域

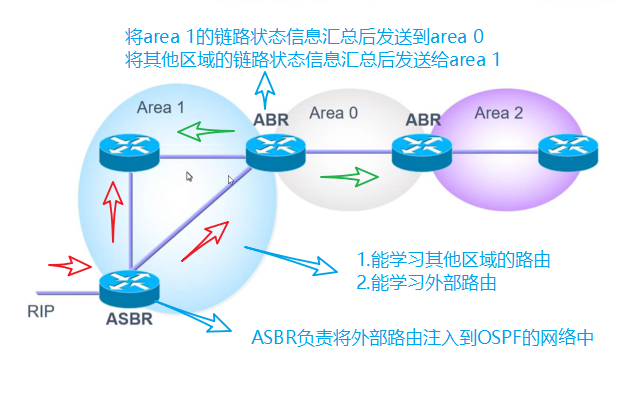

1.4OSPF区域类型图

技术分享图片

二.链路状态数据库的组成

每个路由器都创建了由每个接口，对应的相邻点和接口速度组成的数据库
链路状态数据库中每个条目称为LSA（链路状态通告），常见的有六种LSA类型

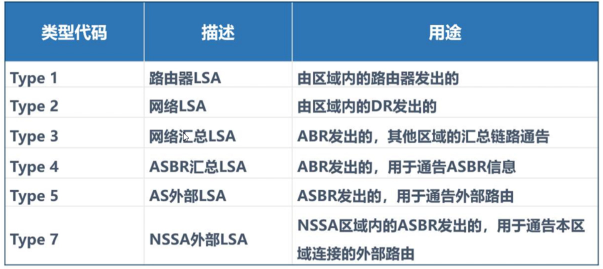

链路状态通告（LSA）类型

技术分享图片

末梢区域和完全末梢区域

满足以下条件的区域

只有一个默认路由作为其区域的出口
区域不能作为虚拟路的穿越区域
stub区域里无自治系统边界路由器ASBR
不是骨干区域Area 0

末梢区域

没有lsa4.5.7

完全末梢区域

除一条LSA3的默认路由通告外，没有lsa3.4.5.7.通告

常见的6种LSA

LSA1,LSA2,LSA3,LSA4,LSA5,LSA7

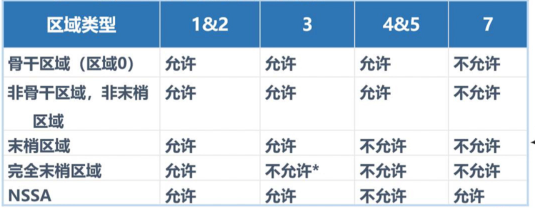

每一种区域中允许泛洪的LSA

技术分享图片

注：完全末梢区域 3类当中的不允许*是指还有一条默认的路由。

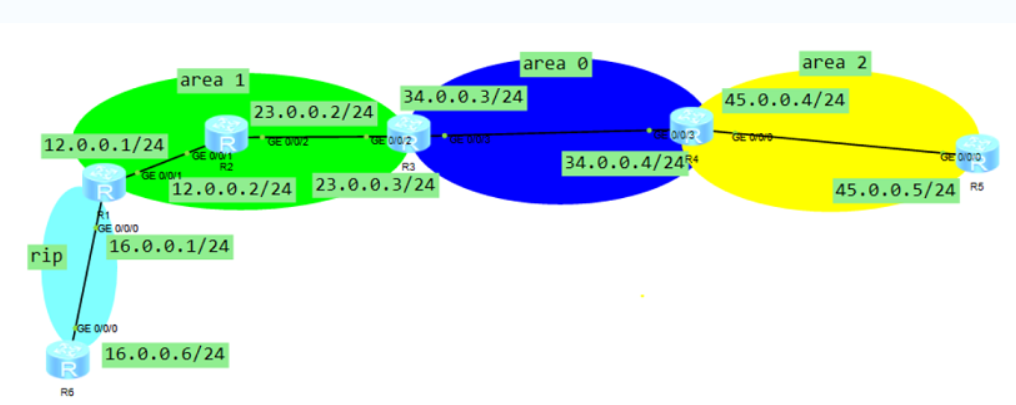

三.6台路由器+ospf+rip实验

技术分享图片

R1配置命令

 1 <Huawei>sys
 2 [Huawei]sysname R1
 3 [R1]int g0/0/0
 4 [R1-GigabitEthernet0/0/0]ip add 16.0.0.1 24
 5 [R1-GigabitEthernet0/0/0]un sh
 6 [R1-GigabitEthernet0/0/0]q
 7 [R1]undo in
 8 [R1]undo info-center en
 9 Info: Information center is disabled.
10 [R1]int g0/0/1
11 [R1-GigabitEthernet0/0/1]ip add 12.0.0.1 24
12 [R1-GigabitEthernet0/0/1]un sh
13 Info: Interface GigabitEthernet0/0/1 is not shutdown.
14 [R1-GigabitEthernet0/0/1]int loo 0
15 [R1-LoopBack0]ip add 1.1.1.1 32
16 [R1-LoopBack0] User interface con0 is available
17
18 [R1]ospf 1 router-id 1.1.1.1
19 [R1-ospf-1]area 1
20 [R1-ospf-1-area-0.0.0.1]network 1.1.1.1 0.0.0.0
21 [R1-ospf-1-area-0.0.0.1]network 12.0.0.0 0.0.0.255
22 [R1-ospf-1-area-0.0.0.1]q
23 [R1-ospf-1]q
24 [R1]rip 1
25 [R1-rip-1]v 2
26 [R1-rip-1]undo summary
27 [R1-rip-1]network 16.0.0.0
28 [R1-rip-1]q
29 [R1]ospf 1
30 [R1-ospf-1]import-route rip 1 type 1 cost 5
31 [R1-ospf-1]dis ip routing-table
32
33 [R1-ospf-1]area 1
34 [R1-ospf-1-area-0.0.0.1]nssa

R2配置命令

 1 （Huawei）sys
 2 [Huawei]sysname R2
 3 [R2]int g0/0/1
 4 [R2-GigabitEthernet0/0/1]ip add 12.0.0.2 24
 5 [R2-GigabitEthernet0/0/1]un sh
 6 Info: Interface GigabitEthernet0/0/1 is not shutdown.
 7 [R2-GigabitEthernet0/0/1]int loo 0
 8 [R2-LoopBack0]ip add 2.2.2.2 32
 9 [R2-LoopBack0]int g0/0/2
10 [R2-GigabitEthernet0/0/2]ip add 23.0.0.2 24
11 [R2-GigabitEthernet0/0/2]un sh
12
13 [R2]ospf 1 router-id 2.2.2.2
14 [R2-ospf-1]area 1
15 [R2-ospf-1-area-0.0.0.1]network 12.0.0.0 0.0.0.255
16 [R2-ospf-1-area-0.0.0.1]network 2.2.2.2 0.0.0.0
17 [R2-ospf-1-area-0.0.0.1]network 23.0.0.0 0.0.0.255
18 [R2-ospf-1-area-0.0.0.1]nssa

R3配置命令

<Huawei>SYS
[Huawei]undo in
[Huawei]undo info-center en
[Huawei]sys
[Huawei]sysname
[Huawei]sysname R3
[R3]int g0/0/2
[R3-GigabitEthernet0/0/2]ip add 23.0.0.3 24
[R3-GigabitEthernet0/0/2]un sh
[R3-GigabitEthernet0/0/2]int loo 0
[R3-LoopBack0]ip add 3.3.3.3 32
[R3-LoopBack0]int g0/0/3
[R3-GigabitEthernet0/0/3]ip add 34.0.0.3 24
[R3-GigabitEthernet0/0/3]un sh

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]network 23.0.0.0 0.0.0.255
[R3-ospf-1-area-0.0.0.1]area 0
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 34.0.0.0 0.0.0.255
[R3-ospf-1-area-0.0.0.1]nssa

R4 配置命令

 1 [Huawei]sys
 2 [Huawei]sysname R4
 3 [R4]undo info
 4 [R4]undo info-center en
 5 Info: Information center is disabled.
 6 [R4]int g0/0/3
 7 [R4-GigabitEthernet0/0/3]ip add 34.0.0.4 24
 8 [R4-GigabitEthernet0/0/3]un sh
 9 Info: Interface GigabitEthernet0/0/3 is not shutdown.
10 [R4-GigabitEthernet0/0/3]int loo 0
11 [R4-LoopBack0]ip add 4.4.4.4 32
12 [R4-LoopBack0]int g0/0/0
13 [R4-GigabitEthernet0/0/0]ip add 45.0.0.4 24
14
15 [R4-GigabitEthernet0/0/0]q
16 [R4]ospf 1 router-id 4.4.4.4
17 [R4-ospf-1]area 0
18 [R4-ospf-1-area-0.0.0.0]network 34.0.0.0 0.0.0.255
19 [R4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
20 [R4-ospf-1-area-0.0.0.0]area 2
21 [R4-ospf-1-area-0.0.0.2]network 45.0.0.0 0.0.0.255
22 [R4-ospf-1-area-0.0.0.2]stub

R5配置命令

 1 <Huawei>sys
 2 [Huawei]sys
 3 [Huawei]sysname R5
 4 [R5]undo info-center en
 5 [R5]int g0/0/0
 6 [R5-GigabitEthernet0/0/0]ip add 45.0.0.5 24
 7 [R5-GigabitEthernet0/0/0]un sh
 8 [R5-GigabitEthernet0/0/0]int loo 0
 9 [R5-LoopBack0]ip add 5.5.5.5 32
10 [R5-LoopBack0]q
11 [R5]ospf 1 router-id 5.5.5.5
12 [R5-ospf-1]area 2
13 [R5-ospf-1-area-0.0.0.2]network 45.0.0.0 0.0.0.255
14 [R5-ospf-1-area-0.0.0.2]network 5.5.5.5 0.0.0.0
15 [R5-ospf-1-area-0.0.0.2]dis ip routing-table
16 [R5-ospf-1-area-0.0.0.2]stub
17 [R5-ospf-1-area-0.0.0.2]q
18 [R5-ospf-1]area 2
19 [R5-ospf-1-area-0.0.0.2]stub no-summary

R6配置命令

 1 [Huawei]sys
 2 [Huawei]sysname R6
 3 [R6]undo info-center en
 4 Info: Information center is disabled.
 5 [R6]int g0/0/0
 6 [R6-GigabitEthernet0/0/0]ip add 16.0.0.6 24
 7 [R6-GigabitEthernet0/0/0]un sh
 8 [R6-GigabitEthernet0/0/0]int loo 0
 9 [R6-LoopBack0]ip add 6.6.6.6 32
10 [R6]rip 1
11 [R6-rip-1]undo summary
12 [R6-rip-1]v 2
13 [R6-rip-1]network 16.0.0.0
14 [R6-rip-1]network 6.0.0.0
