Ceph在目前的网络层面上有三个重要概念，分别是 Messenger，Pipe，Connection。Messenger实际上可以理解为一个监听地址和多个连接的集合。比如每个OSD 中会有cluster_messenger 和public_messenger，顾名思义cluster_messenger 负责给OSD 与其他OSD 和Monitor 的通信并提供了一个监听地址，public_messenger负责与客户端的通信并提供了一个面向客户端的监听地址。因此cluster_messenger 中负责的连接会全部是面向其他OSD 或者Monitor 的连接。Pipe实际上是一个 Session 的载体，为了解决网络连接不稳定或者临时闪断连接的问题，Pipe会一直维护面向一个终端地址的会话状态，如类似 TCP 包序号的消息序号和发送队列。Connection 就是一个 socket 的 wrapper，它从属于某一个 Pipe。（引用）

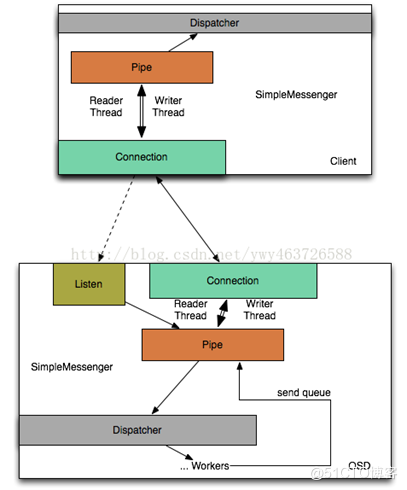

上图是一个OSD端的网络逻辑。OSD继承自Dispatcher类，它其中有SimpleMessenger类的成员变量cluster_messenger和client_messenger。
SimpleMessenger类中有Accepter接收类、DispatchQueue派发类和成员为Pipe类的set。
Accepter中线程负责将图中Listen送入Pipe set中。
DispatchQueue类中线程负责将Pipe set中的数据拿出来处理，调用它中的Dispatcher类的成员函数ms_dispatcher将数据交给后端（Dispatcher类就是OSD，在创建SimpleMessenger就把自己传入了）
每一对通信的peer之间创建四个线程维护连接状态(每一端两个线程writer_thread和reader_thread，分别负责读和写)。参见：消息的接收-Pipe的connect和accept 章节步骤2。
以下分别对应了socket函数对应实现位置：
? ::socket------Accepter::bind
? ::bind------Accepter::bind
? ::listen------Accepter::bind
? ::accept------Accepter::entry
? ::send------Pipe::tcp_write
? ::recv------Pipe::tcp_read
? ::close------Accepter::stop

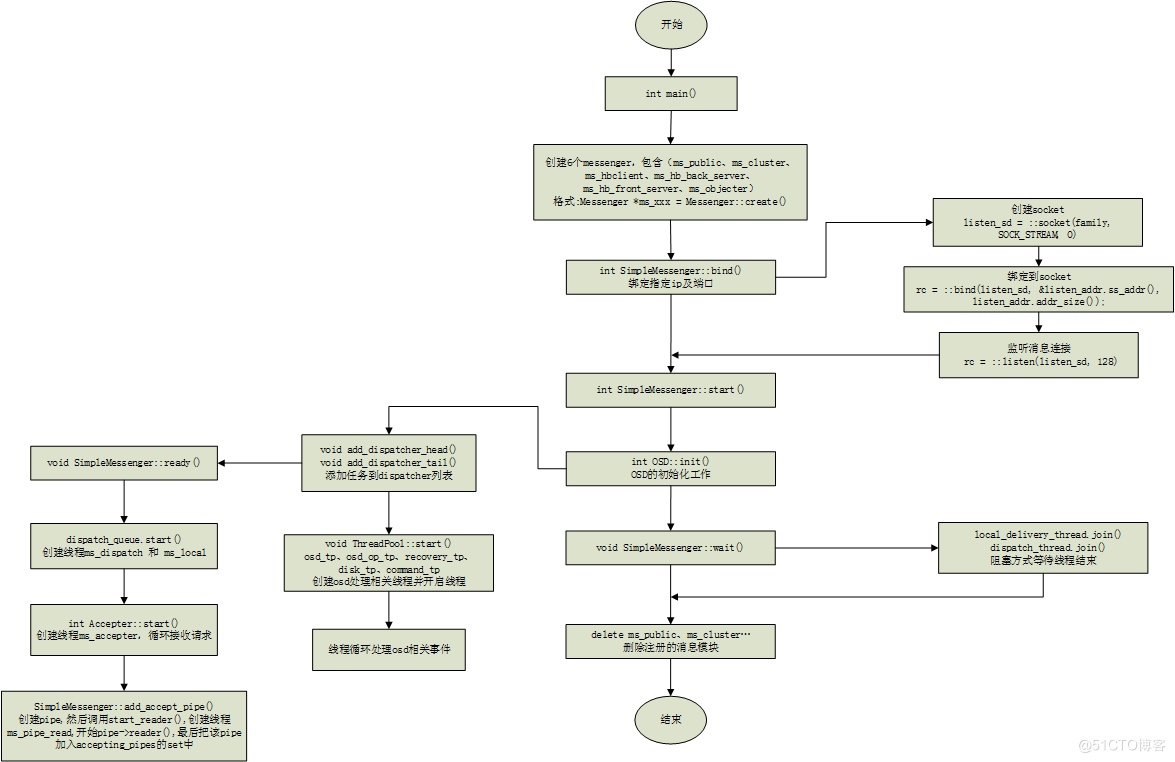

如图所示以OSD为例（在ceph_osd.cc中）描述了消息模块的生命周期 ，首先创建6个messenger（ms_public、ms_cluster、ms_hbclient、ms_hb_back_server、ms_hb_front_server、ms_objecter），然后分别进行相应IP地址及端口的绑定工作。绑定后开启消息模块进行通信，接着开始OSD服务的初始化工作，在OSD初始化过程中，添加任务到dispatch列表，然后进入工作状态，循环的接收请求，并启动osd相关处理线程，循环进行处理。当消息处理完毕后会一直处于wait状态，阻塞式的等待线程结束，如果线程结束，那么删除之前创建的messenger实体。这就是整个消息梳理的大致周期流程。
启动mon、osd、msd、fuse均会走类似的启动流程，消息处理机制也大致相同。本文以osd进程的启动介绍消息通信的处理。
详细处理过程如下：
OSD注册的Messenger实例列表：
| Messenger实例名称 | 作用 |
|---|---|
| *ms_public | 用来处理OSD和Client之间的消息 |
| *ms_cluster | 用来处理OSD和集群其他OSD及MON之间的消息 |
| *ms_hbclient | 用来处理OSD和其它OSD保持心跳的消息 |
| *ms_hb_back_server | 用来处理OSD接收心跳消息 |
| *ms_hb_front_server | 用来处理OSD发送心跳消息 |
| *ms_objecter | 用来处理OSD和Objecter之间的消息 |
struct Policy {
/// If true, the Connection is tossed out on errors.
bool lossy;
/// If true, the underlying connection can‘t be re-established from this end.
bool server;
/// If true, we will standby when idle
bool standby;
/// If true, we will try to detect session resets
bool resetcheck;- lossy: 如果为true，当连接出现错误，就删除连接。
- server：如果为true，为服务端，都是被动连接。
- standby：如果为true，当空闲时，该连接处于等待状态。
- resetcheck：如果为true，连接出错后会进行重连。 该策略初始化在set_policy()函数时，已经设定好了。通过stateful_server()、stateless_server()、lossless_peer()、lossless_peer_reuse()、lossy_client()、lossless_client()进行初始化。
不同的消息实例会创建不同类型的策略，比如ms_public，OSD和mon之间的通信通过lossy_client()注册。后续消息处理的时候，会根据设置的策略，进入不同的处理机制。
通信的双方需要约定数据格式。否则收到对方发送的数据，不知道如何解析。Message提供了消息的基本结构：
class Message : public RefCountedObject {
protected:
ceph_msg_header header; // headerelope
ceph_msg_footer footer;
bufferlist payload; // "front" unaligned blob
bufferlist middle; // "middle" unaligned blob
bufferlist data; // data payload (page-alignment will be preserved where possible)
...
};消息内容可以分为3个部分header、user data、footer。其中user data可以细分三个部分payload、middle、data。payload 一般是ceph操作的元数据 , middle是预留字段目前没有使用。 data是一般为读写的数据。
接下来先介绍header：
struct ceph_msg_header {
__le64 seq; /* message seq# for this session */
__le64 tid; /* transaction id */
__le16 type; /* message type */
__le16 priority; /* priority. higher value == higher priority */
__le16 version; /* version of message encoding */
__le32 front_len; /* bytes in main payload */
__le32 middle_len;/* bytes in middle payload */
__le32 data_len; /* bytes of data payload */
__le16 data_off; /* sender: include full offset;
receiver: mask against ~PAGE_MASK */
struct ceph_entity_name src;
/* oldest code we think can decode this. unknown if zero. */
__le16 compat_version;
__le16 reserved;
__le32 crc; /* header crc32c */
} __attribute__ ((packed));因为payload／middle／data大小一般是变长，因此，为了能正确地解析三者，header中记录了三者的长度：
接下来看footer的数据结构：
struct ceph_msg_footer {
__le32 front_crc, middle_crc, data_crc;
// sig holds the 64 bits of the digital signature for the message PLR
__le64 sig;
__u8 flags;
} __attribute__ ((packed));
在footer中会计算payload／middle／data的crc，填入front_crc middle_crc和data_crc。
类accepter主要用来在server端监听，接收消息连接。
class Accepter : public Thread {
SimpleMessenger *msgr;
bool done;
int listen_sd; //监听的socket
uint64_t nonce; //
}该类继承自Thread，本身也是一个线程类，循环的监听server的端口。
类DispatchQueue主要用于把接收到的请求保存在内部，通过其内部的线程，调用SimpleMessenger类注册的dispatch类的处理函数处理相应的消息。
class DispatchQueue {
class QueueItem {}
PrioritizedQueue<QueueItem, uint64_t> mqueue;//接受消息的优先队列
set<pair<double, Message*> > marrival;//接收到的消息集合 pair为（recv_time， message）
map<Message *, set<pair<double, Message*> >::iterator> marrival_map;//消息-> 所在集合位置的映射。
}mqueue是一个优先级队列，用来保存消息，marrival保存接收到的消息集合，marrival_map保存消息到所在集合位置的映射。
函数 DispatchQueue::enqueue ()把接收到的消息，保存在mqueue消息队列中，函数DispatchQueue::entry()为线程处理函数，最终调用ms_dispatch()函数来处理消息。
类SimpleMessenger实现了messager接口。
class SimpleMessenger : public SimplePolicyMessenger {
Accepter accepter;//用于接收客户端的链接请求
DispatchQueue dispatch_queue;//接收到的消息分发队列
Pipe *add_accept_pipe(int sd);
bool did_bind;//是否绑定
__u32 global_seq;//全局消息seq号
ceph_spinlock_t global_seq_lock;
ceph::unordered_map<entity_addr_t, Pipe*> rank_pipe;
set<Pipe*> accepting_pipes;//正在处理的pipes
set<Pipe*> pipes;//所有的pipes
list<Pipe*> pipe_reap_queue;//准备释放的pipes
}Pipe类实现了两个端口之间类似管道的功能。每一个pipe，都有一个reader线程和一个write线程，分别用于处理消息的接收和请求的发送。
class Pipe : public RefCountedObject {
class Reader : public Thread {
Pipe *pipe;
public:
explicit Reader(Pipe *p) : pipe(p) {}
void *entry() { pipe->reader(); return 0; }
} reader_thread;//接收线程，接受数据
class Writer : public Thread {
Pipe *pipe;
public:
explicit Writer(Pipe *p) : pipe(p) {}
void *entry() { pipe->writer(); return 0; }
} writer_thread;//发送线程，发送数据
SimpleMessenger *msgr;//
uint64_t conn_id;//分配给pipe自己的唯一ID
int sd;//sockfd 标识一个套接字
struct iovec msgvec[SM_IOV_MAX]; //发送消息的iovec结构
int port;
int peer_type;
entity_addr_t peer_addr;
Messenger::Policy policy;
Mutex pipe_lock;
int state;
atomic_t state_closed; // 如果该值为非0，state = STATE_CLOSE，
PipeConnectionRef connection_state;//PipeConnection 的引用
map<int, list<Message*> > out_q; //准备发送的消息队列
DispatchQueue *in_q;//接收到消息的队列
list<Message*> sent;//当前要发送的消息
uint64_t out_seq;//发送序号
uint64_t in_seq, in_seq_acked;//接收序号、ACK信号
}下面以CS模型进行分析消息的发送和接收的过程。主要以simple_client.cc和simple_server.cc示例代码展开分析。
test/messenge/simple_client.cc

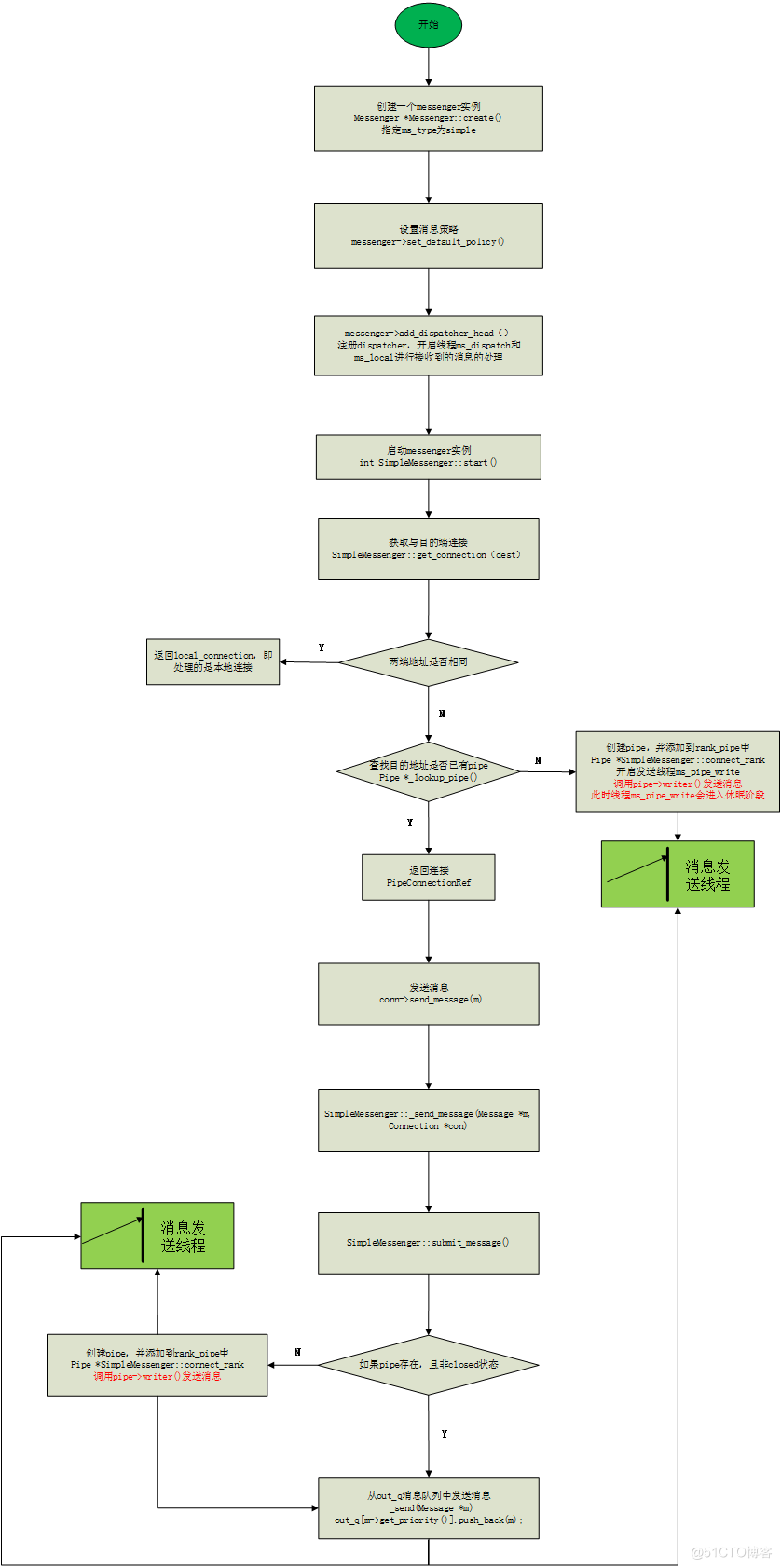

1.创建messenger实例
Messenger *Messenger::create()函数创建一个messenger实例，指定消息类型为simple。默认支持simple、async、xio三种类型。
2.设置默认消息策略
调用函数messenger->set_default_policy() 创建默认的消息策略。
3.创建dispatcher，开启接收消息处理线程
调用函数messenger->add_dispatcher_head() 注册dispatcher，注册dispatcher，开启线程ms_dispatch和ms_local进行接收到的消息的处理。
4.启动messenger实例
调用函数SimpleMessenger::start()，开启实例。
5.获取与目的端连接
调用函数SimpleMessenger::get_connection（dest）获取与目的端的连接。在函数内进行判断本端地址和目的端地址是否相同，若相同，那么判断为本端消息通信，返回local_connection，即处理的是本地连接；若不相同，那么判断为远端消息通信，然后判断与远端的pipe是否存在，若存在，返回连接PipeConnectionRef，若不存在，创建pipe，pipe状态置位STATE_CONNECTING，并添加到rank_pipe中，Pipe *SimpleMessenger::connect_rank开启发送线程ms_pipe_write, 调用pipe->writer()发送消息，调用Pipe消息发送线程。 此时线程ms_pipe_write调用writer由于没有要发送的数据，进入休眠阶段。
Tips：客户端调用get_connection函数，创建pipe， 实际是在pipe::writer()函数中，调用connect() 发起连接请求，然后服务端线程ms_accept调用accept函数接收到请求，服务端创建pipe, 线程ms_pipe_read来处理接收的通信请求，实际是在pipe::reader()函数中调用accept()函数接收请求，而线程ms_accept继续调用pipe::accept函数循环接收请求连接。（对应接收消息整体流程章节的步骤4）
6.发送消息

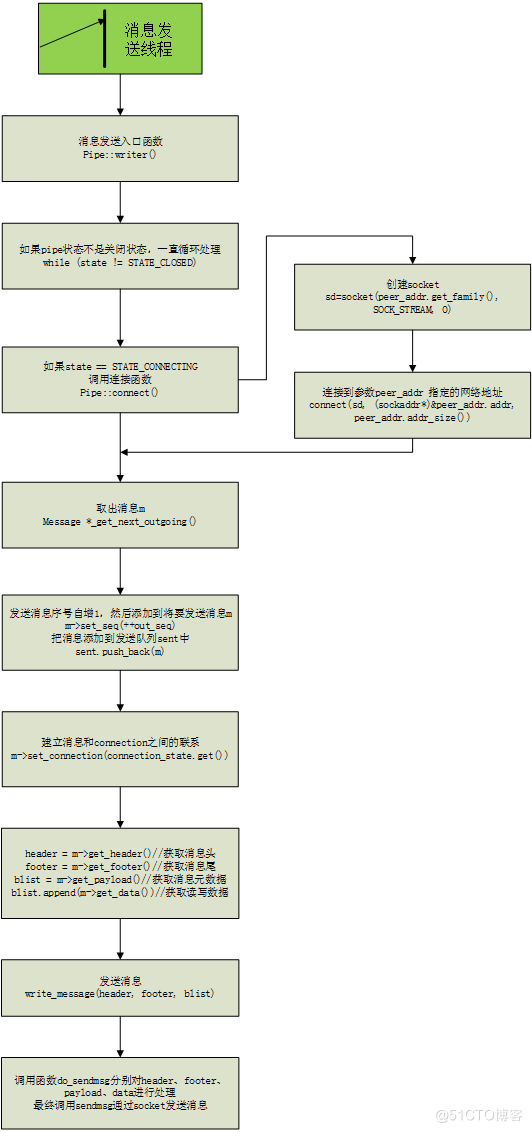

调用函数conn->send_message(m)把消息发送出去。实际上调用的是SimpleMessenger::_send_message(Message m, Connection con)接口，然后通过函数SimpleMessenger::submit_message()对消息进行提交。在该函数里，判断如果pipe存在且为非closed状态，那么调用_send(Message m)函数从out_q消息队列中发送消息。如果pipe不存在，那么调用函数Pipe SimpleMessenger::connect_rank创建一个pipe，然后调用_send(Message m)函数从out_q消息队列中发送消息。然后也通过Pipe消息发送线程完成消息的发送工作。调用_send(Message m)函数时，会唤醒线程ms_pipe_write，进行消息的发送。

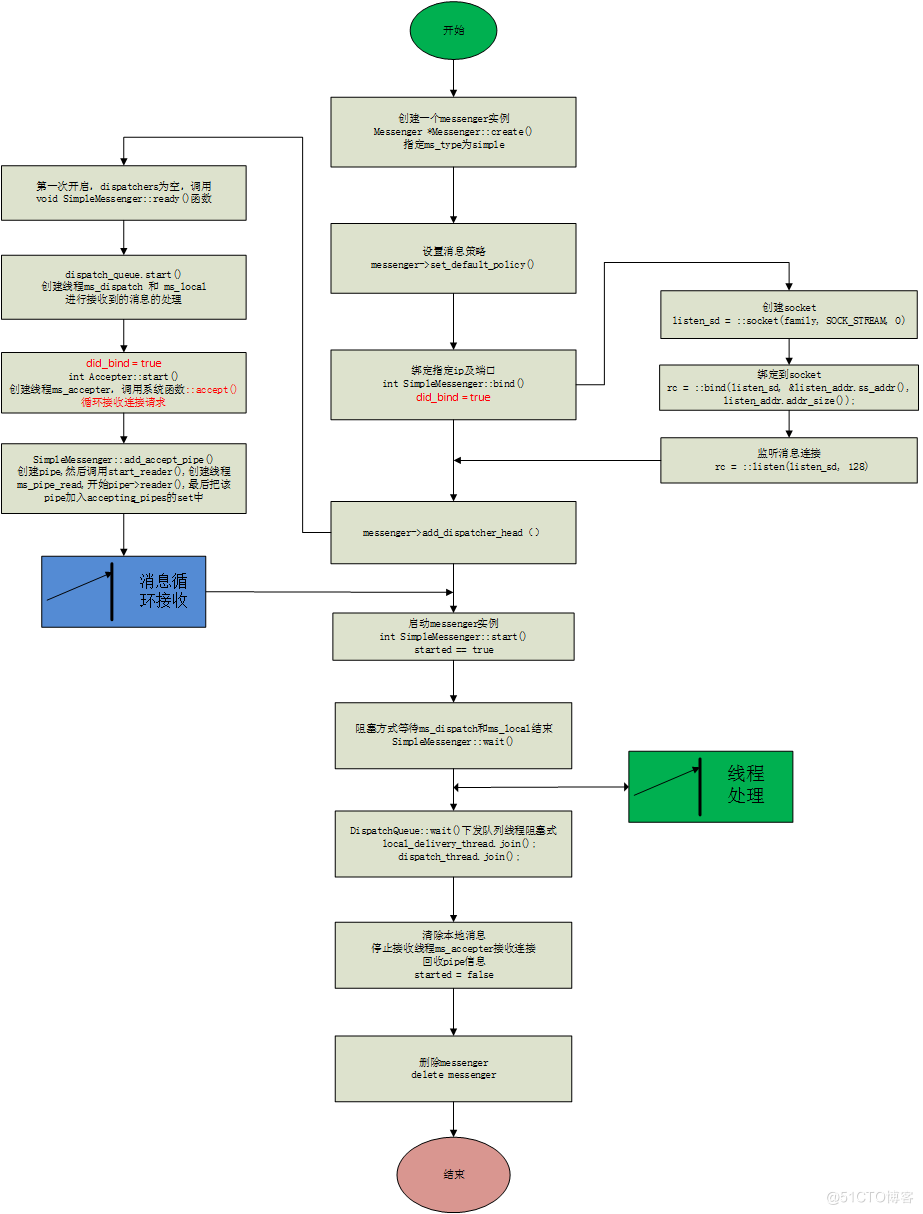

test/messenge/simple_server.cc
1.创建messenger实例
Messenger *Messenger::create()函数创建一个messenger实例，指定消息类型为simple。默认支持simple、async、xio三种类型。
2.设置默认消息策略
调用函数messenger->set_default_policy() 创建默认的消息策略。
3.bind指定IP和端口
调用函数SimpleMessenger::bind()，首先创建一个socket，然后绑定socket到指定的IP和端口，然后调用listen()函数监听消息的连接。绑定成功后设置did_bind = true。
4.创建dispatcher，开启接收消息线程
调用函数messenger->add_dispatcher_head() 注册dispatcher，注册dispatcher，开启线程ms_dispatch和ms_local进行接收到的消息的处理。同时由于步骤3绑定成功，did_bind = true，这里调用Accepter::start()函数创建线程ms_accepter，主要调用accept系统函数，循环接收请求连接。
然后调用函数SimpleMessenger::add_accept_pipe()创建pipe,pipe状态置为STATE_ACCEPTING，调用start_reader(),创建线程ms_pipe_read,开始pipe->reader()，进行通信请求处理，进入Pipe消息接收子流程。最后把该pipe加入accepting_pipes和pipe的set中。
注意：在函数add_accept_pipe中，创建专门的pipe线程ms_pipe_read负责此次通信，而ms_accepter线程继续accept，而不是停下来处理通信请求。
Tips：客户端调用get_connection函数，创建pipe， 实际是在pipe::writer()函数中，调用connect() 发起连接请求，然后服务端线程ms_accept调用accept函数接收到请求，服务端创建pipe, 线程ms_pipe_read来处理接收的通信请求，实际是在pipe::reader()函数中调用accept()函数接收请求，而线程ms_accept继续调用pipe::accept函数循环接收请求连接。（对应发送消息整体流程章节的步骤5）
5.启动messenger实例
调用函数SimpleMessenger::start()，开启实例。同时设置started == true。
6.循环处理消息。
调用函数SimpleMessenger::wait()阻塞方式等待线程ms_dispatch和ms_local结束，循环的处理消息。进入DispatchQueue线程处理流程。
在函数SimpleMessenger::wait()内部，当线程处理流程结束，开始进行清除相关工作，主要清除本地消息、停止接收线程ms_accepter接收连接、回收pipe信息并把started置位 false。
7.删除messenger
执行delete messenger删除相应的messenger。
线程处理函数主要是DispatchQueue线程存在的时候，处理分发队列中的消息。
对于client端，调用函数get_connection，如果需要创建新的pipe，会调用Pipe *SimpleMessenger::connect_rank(),
conn = messenger->get_connection(dest_server)
client端会创建Pipe的写进程，写进程的主函数是Pipe::writer , 而此时Pipe处于Pipe::STATE_CONNECTING状态。当Pipe处于Pipe::STATE_CONNECTING状态，writer函数会调用Pipe::connect函数，该函数负责与服务器建立连接，真正意义上的通信通道。

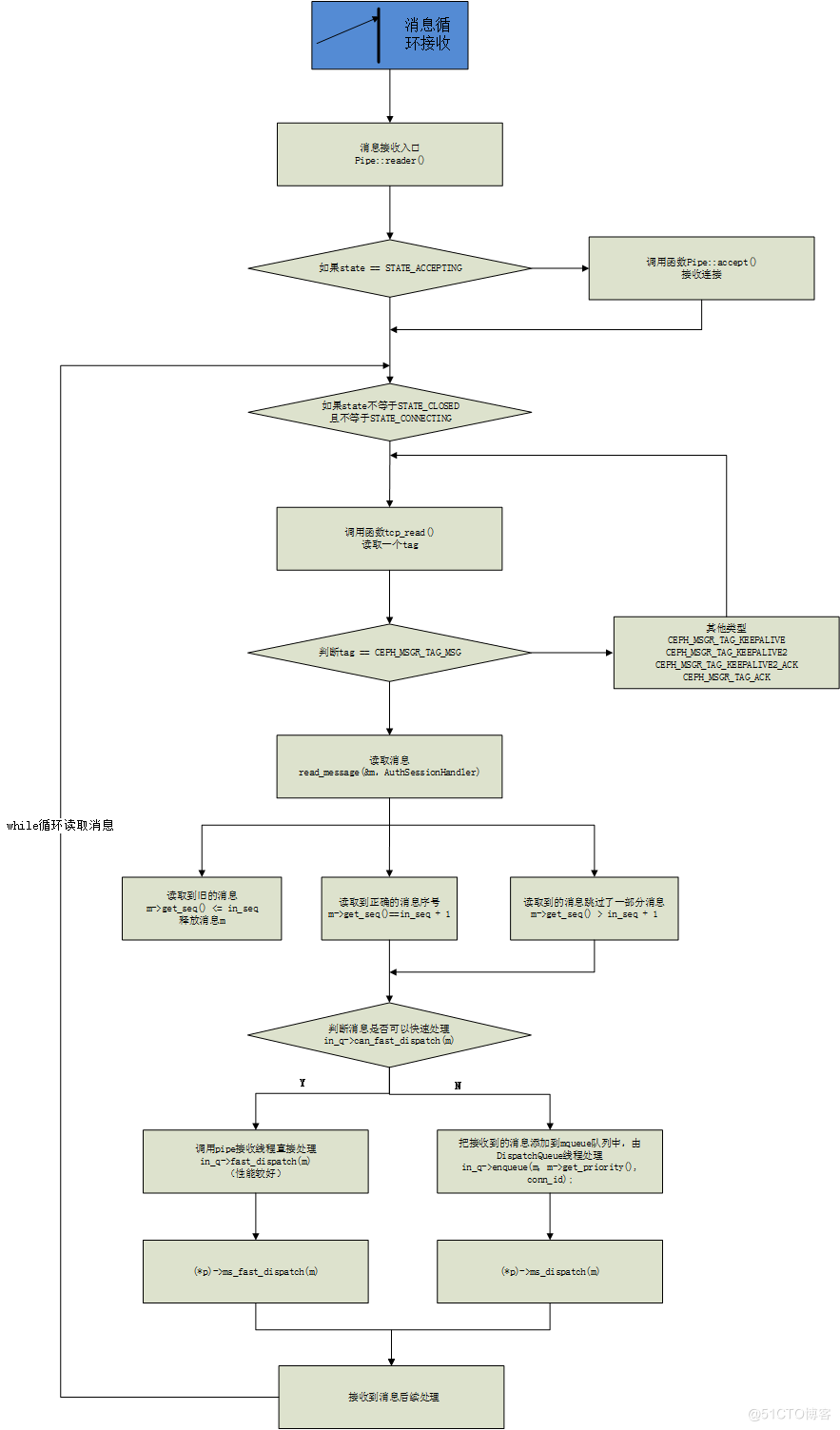

对于server端，服务器端的Accepter线程正阻塞在accept系统调用上，等待client调用connect系统调用来连，一旦服务器端的accept函数返回，Accepter中的线程就会调用add_accept_pipe函数来创建一个新的Pipe，全权负责和client的通信，新创建的Pipe处于Pipe::STATE_ACCEPTING，Pipe的读线程的主函数是Pipe::reader,在该函数中，如果Pipe状态是STATE_ACCEPTING，会调用Pipe::accept函数和client进行通信，创建会话。

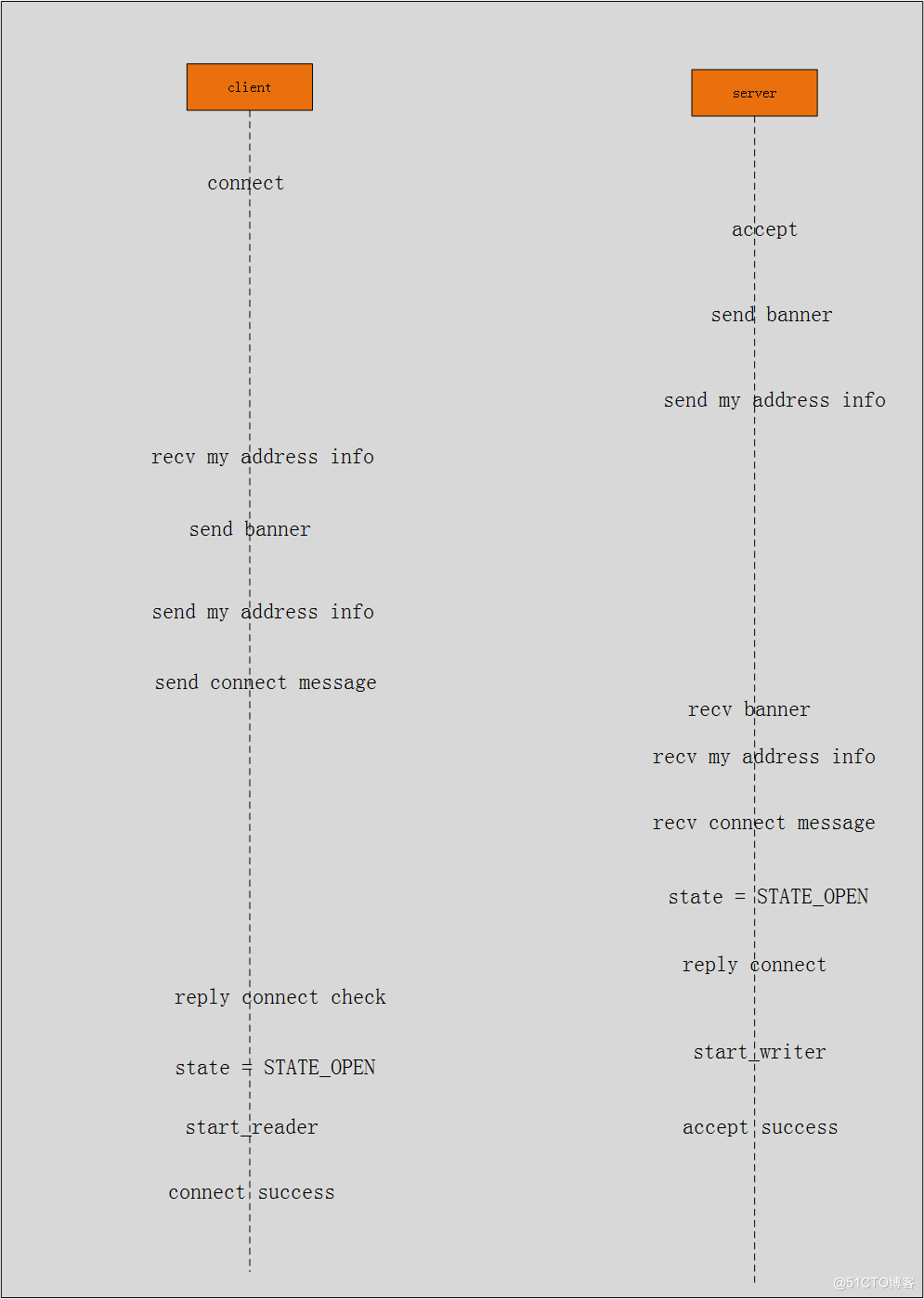

在通信的初始化阶段，Pipe::connect和Pipe::accept是一对，他俩互相协商，互相通信，建立连接关系。下图是建立关系中主要流程图：
在客户端connect函数结束时开启reader线程，主要调用函数handle_ack()处理发送消息后的ack信息。在服务端accept函数结束时开启writer线程，主要调用函数write_ack()函数处理接收的消息处理后的ack信息。这就是pipe通信的机制，每端同时开启读写线程进行处理。
