3.5mm耳机、麦克风的插座、插头定义

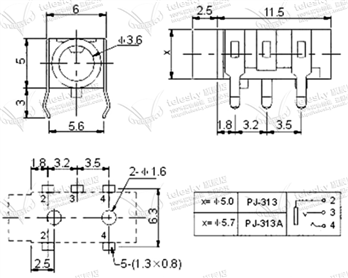

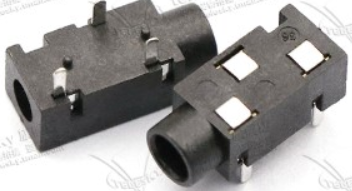

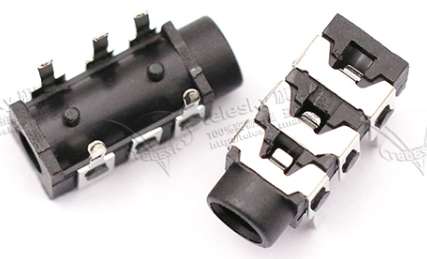

一、选购耳机插座（Phone Jack/Headphone Jack）的时候，各个厂商的引脚编号顺序、位置不一样，比如这几种双声道不带MIC的：

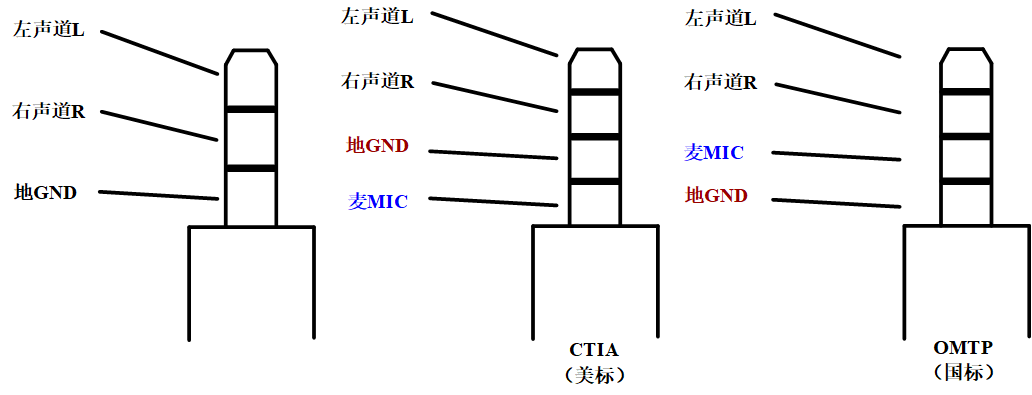

 如何知道这些引脚的定义？要想正确使用，需要先确定耳机的规格，即常说的美标、国标定义：

 实际上，3.5mm插口又名TRS（Tip-Ring-Sleeve），只要明确这三个点，在实用不同的连接器座子时就可以分清楚了：（耳机/扬声器的TRS是左-右-地，麦克风的TRS是信号-偏置-地）

二、麦克风（MIC）的定义：

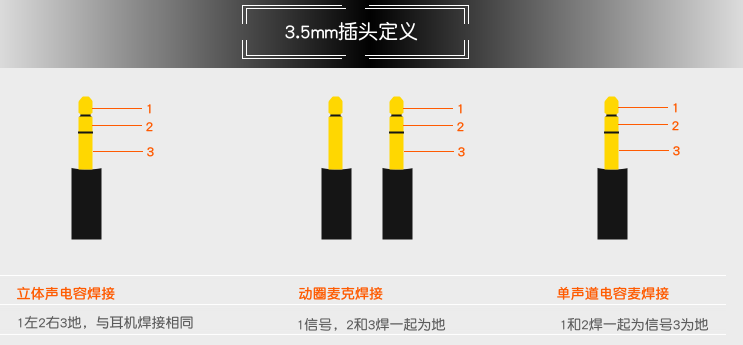

网上找的图：

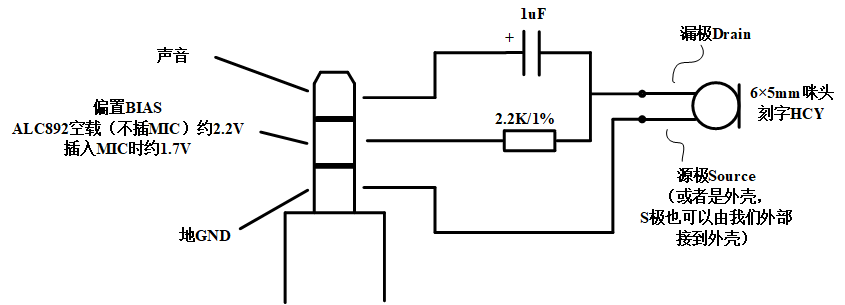

还有一种实测有效的方案，适用于台式机电脑，或者CM108等等声卡独立出的MIC插口：

成本非常低，实用经济，用来开会、日常拾音、聊天足够了。
