640*480分辨率 vga时序原理

时间:2021-06-26 16:52:19      阅读:36      评论:0      收藏:0      [点我收藏+]


?640*480分辨率 vga时序原理

像素时钟 25.2Mh

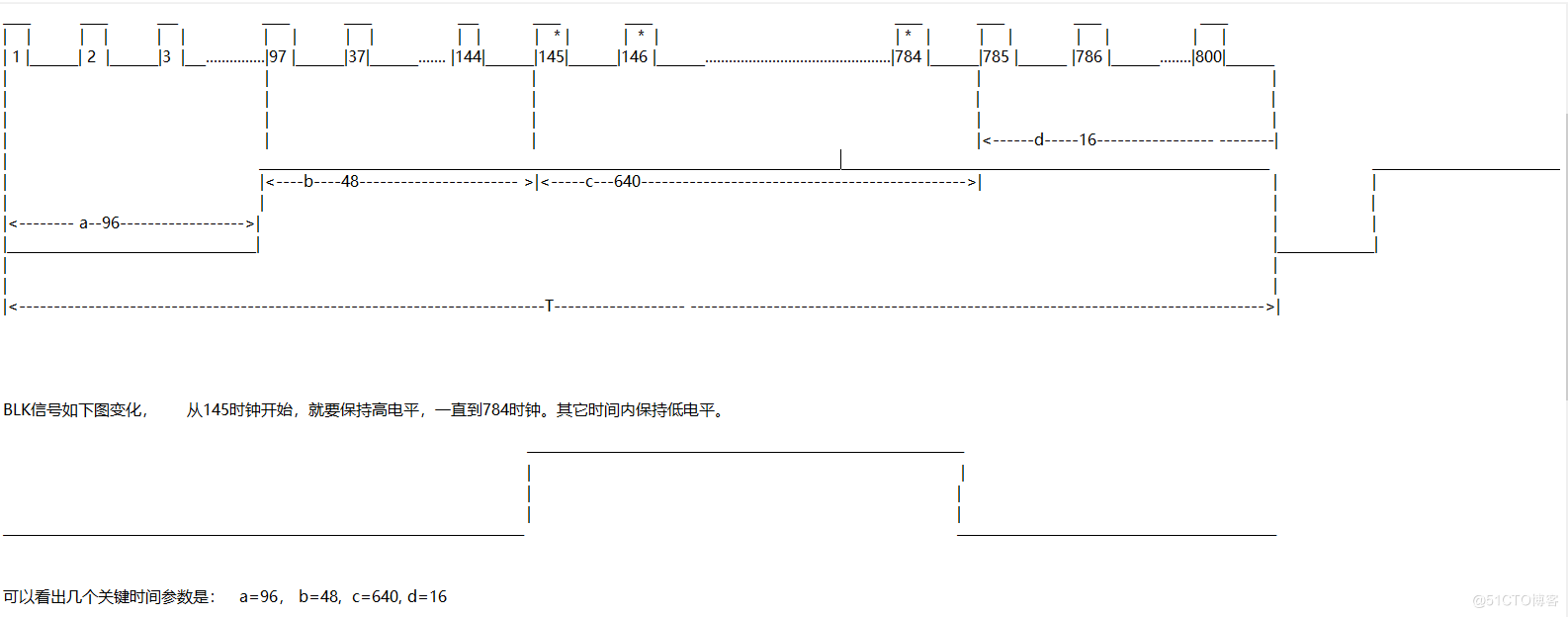

下面是水平同步脉冲信号在一个周期内波形。??
编号上面带有星号的表示输出像素数据。(它是一个时钟周期,这里没画好) ?
由图可知,行信号,有效像素时钟是640个时钟,一行是800个时钟。
行脉冲信号上升沿之前是96个时钟的低电平。上升沿之后是48个时钟高电平。紧接着是640个时钟的数据。最后是16个时钟的高电平。它是周期信号周期为T

技术分享图片

*************************************************************************************************************************************************************************************************
=============== ==============================分割线====================================================================
*************************************************************************************************************************************************************************************************

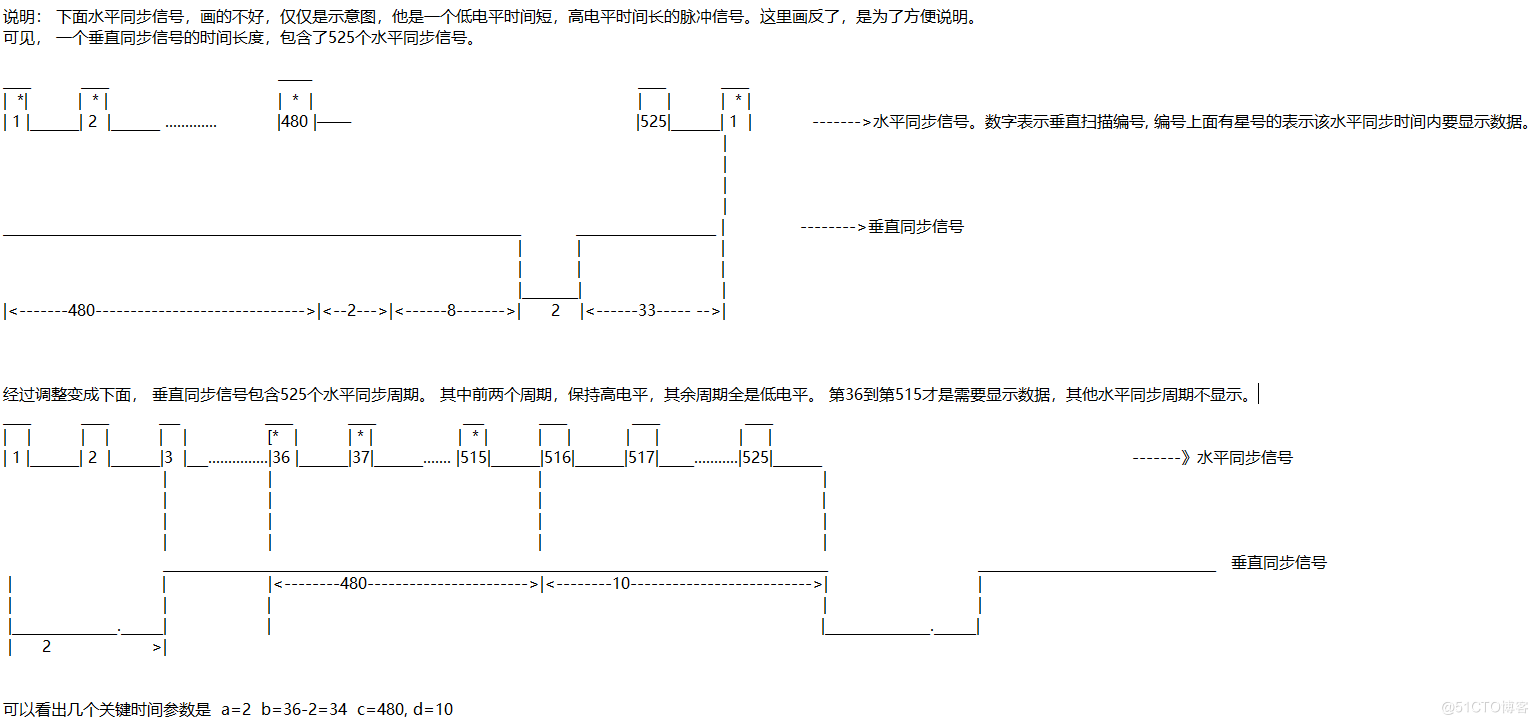

技术分享图片

至于为什么是640*480分辨率,要是上面的参数。? 因为这个是标准,标准就是这么规定的。所以按照这个来,就可以输出图像到VGA接口。

?

?
