技术分享图片 # 一、PXE概述

1、PXE (Preboot eXcution Environment)

预启动执行环境，在操作系统之前运行
由Intel公司开发的网络引导技术，工作在Client/Server模式，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或者整个操作系统

2、PXE批量部署的优点

规模化:同时装配多台服务器
自动化:安装系统、配置各种服务
远程实现:不需要光盘、U盘等安装介质

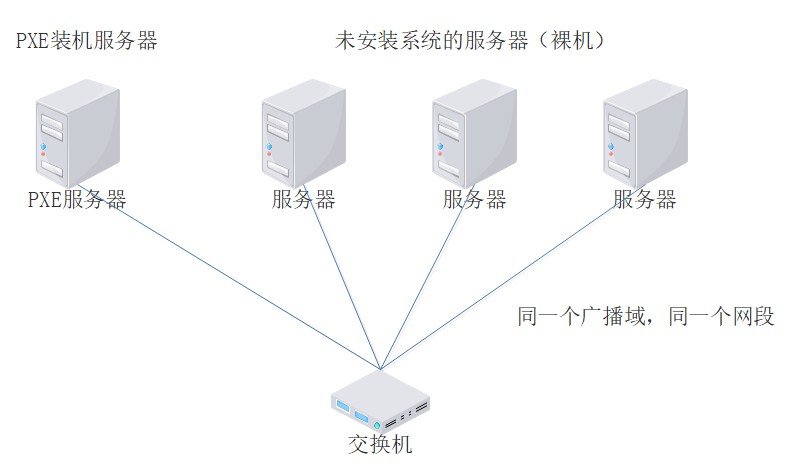

技术分享图片

3、服务端

运行DHCP服务，用来分配地址、定位引|导程序
运行TFTP服务，提供引导程序下载

4、客户端

网卡支持PXE协议
主板支持网络引导

二、部署PXE远程安装服务

若要搭建PXE 网络体系，必须满足以下几个前提条件:

客户端:

客户机的网卡要支持PXE协议(集成BOOTROM芯片)，且主板支持网络引导。一般大多数服务器主机都支持，只需在BIOS设置中允许从Network或LAN启动即可

服务端:

网络中有一台DHCP服务器以便为客户机自动分配地址、指定引导文件位置
服务器要通过TFTP服务(简单文件传输协议)来提供系统内核和引导镜像文件的下载

搭建PXE远程安装服务器

PXE 远程安装服务器集成了Centos 7 安装源、TFTP 服务、DHCP服务、FTP 服务，能够向客户机裸机发送PXE引导程序、Linux 内核、启动菜单等数据，以及提供安装文件
TFTP (简单文件传输协议)，是一个基于UDP协议实现的用于在客户机和服务器之间进行简单文件传输的协议，适合于小文件传输的应用场合。TFTP服务默认由xinetd服务进行管理，使用UDP 端口69
xinetd是新一代的网络守护进程服务程序，又叫超级服务器，常用来管理多种轻量级Internet服务

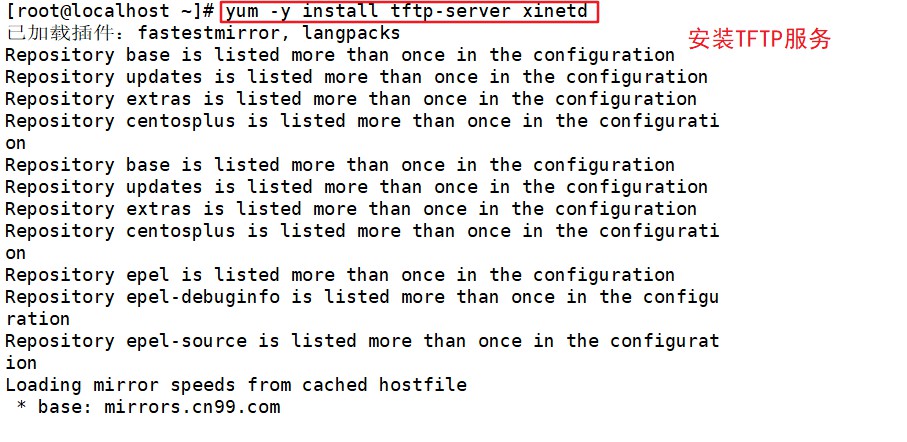

1、安装并启用TFTP服务

yum -y install tftp-server xinetd

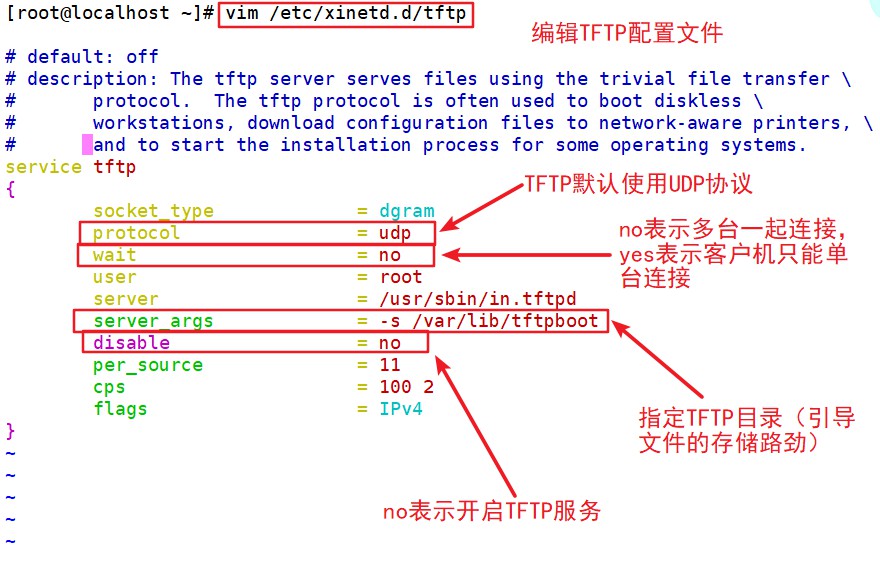

#修改TFTP服务的配置文件
vim /etc/xinetd.d/tftp

protocol       = udp       #TFTP默认使用UDP协议
wait           = no        #no表示客户机可以多台一起连接，yes表示客户机只能一-台一-台连接
server_args    = -s /var/lib/tftpboot  #指定TFTP根目录(引导文件的存储路径)
disable        = no        #no表示开启TFTP服务

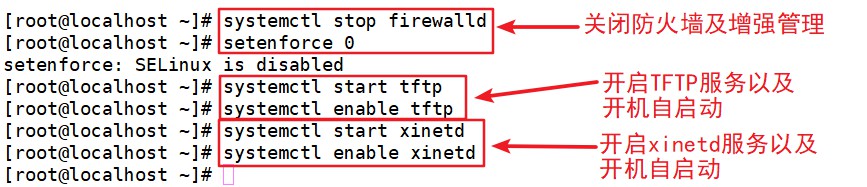

systemctl start tftp
systemctl enable tftp
systemctl start xinetd
systemctl enable xinetd

2、安装并启用DHCP服务

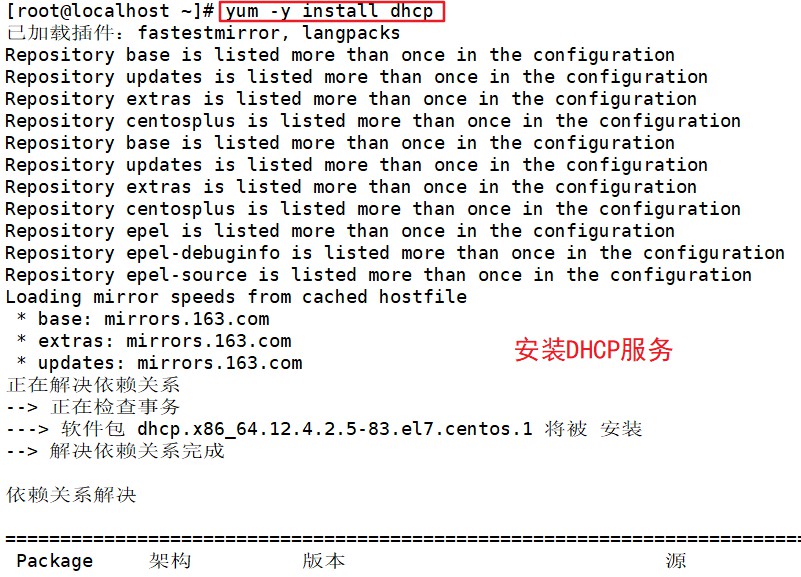

yum -y install dhcp

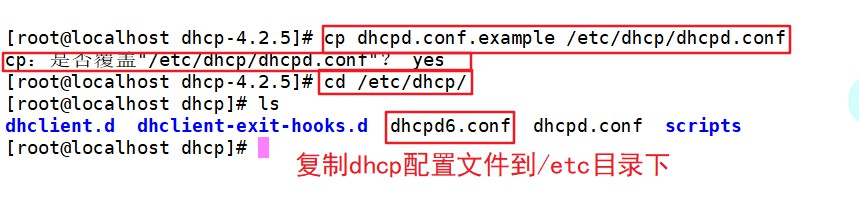

cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example  /etc/dhcp/dhcpd.conf

#修改DHCP服务的配置文件

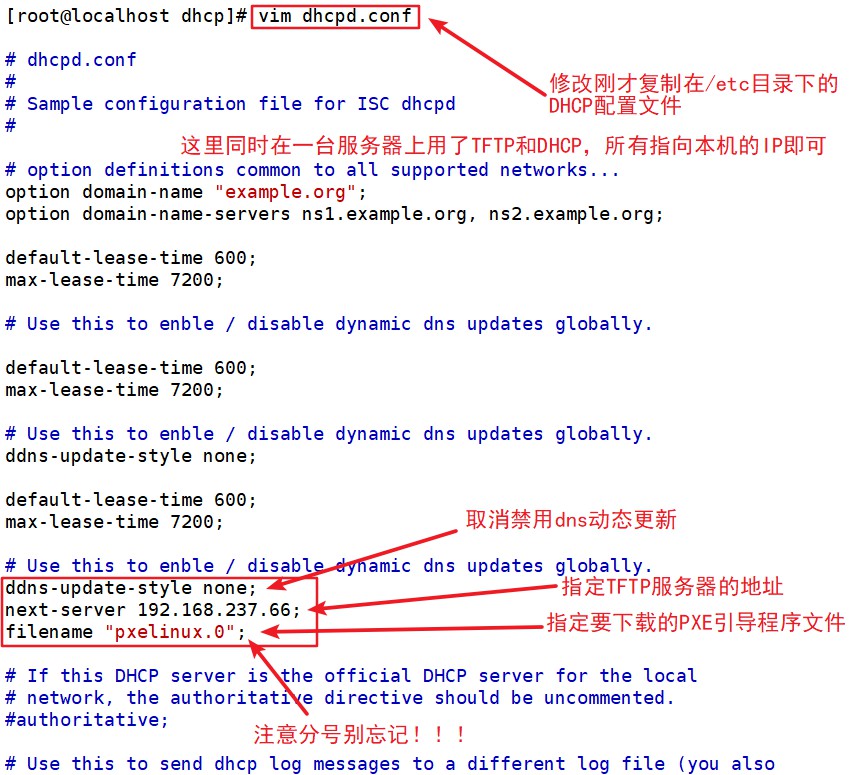

vim /etc/dhcp/dhcpd.conf

ddns-update-style none;         #禁用DNS动态更新
next-server 192.168.116.80;     #指定TFTP服务器的地址
filename "pxelinux.0";          #指定要下载的PXE引导程序的文件

subnet 192.168.116.0 netmask 255.255.255.0 {            #声明要分配的网段地址
   range 192.168.116.120 192.168.116.220;               #设置地址池
   option routers 192.168.116.80;                       #默认网关地址指向TFTP服务器的IP地址
}


systemctl start dhcpd
systemctl enable dhcpd

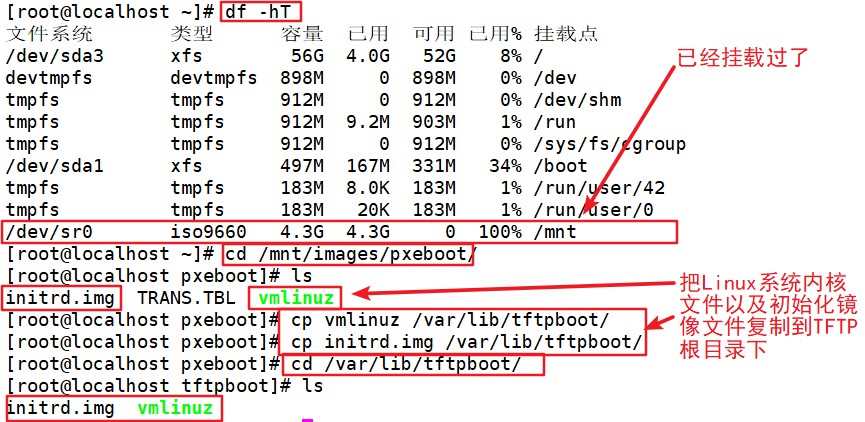

3、准备Linux内核、初始化镜像文件

mount /dev/sr0 /mnt

cd /mnt/images/pxeboot
cp vmlinuz /var/1ib/tftpboot/                      #复制Linux系统的内核文件到TFTP根目录下
cp initrd.img /var/lib/tftpboot/                   #复制初始化镜像文件(linux引 导加载模块)到TFTP根目录下

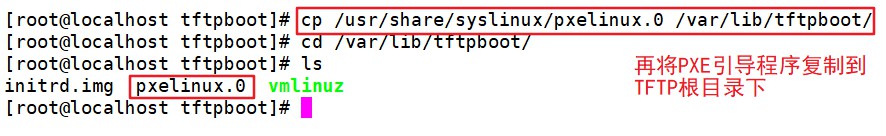

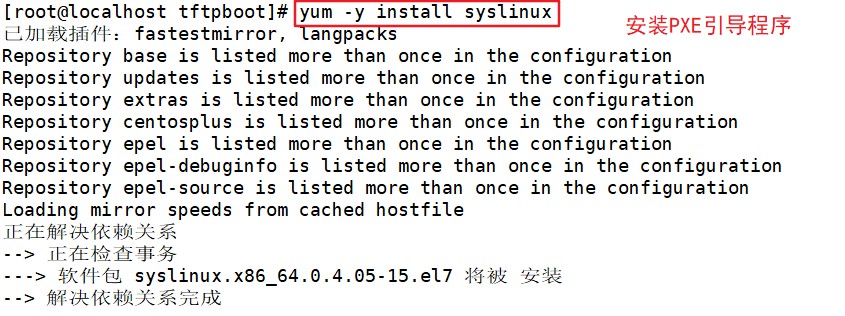

4、准备 PXE 引导程序

yum -y install syslinux                                      #PXE引导程序由软件包syslinux 提供
cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/         #复制PXE引导程序到TFTP根目 录下

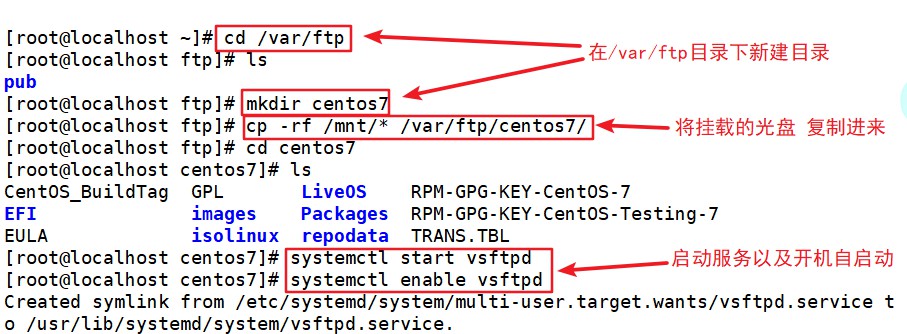

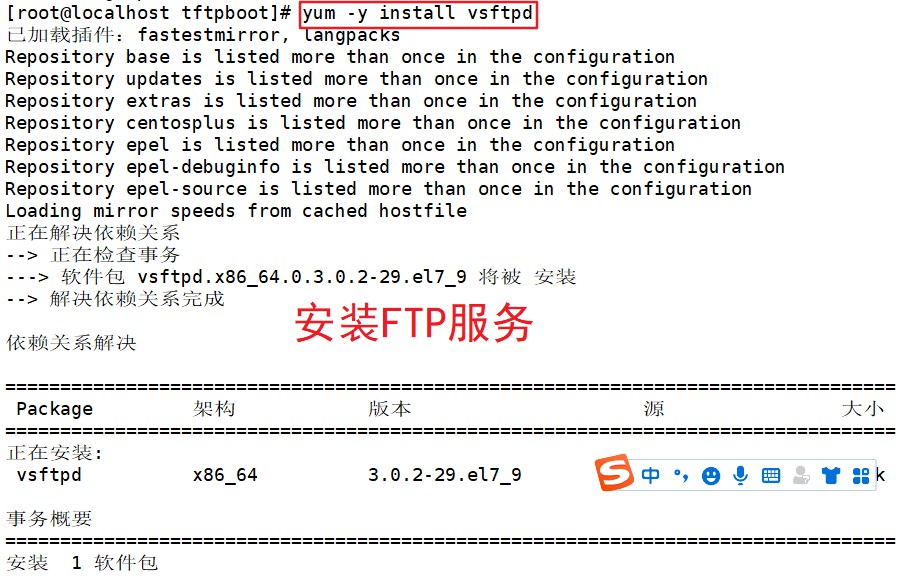

5、安装FTP服务，准备CentOS 7安装源

yum -y install vsftpd
mkdir /var/ftp/centos7
cp -rf /mnt/* /var/ftp/centos7/


systemctl start vsftpd
systemctl enable vsftpd

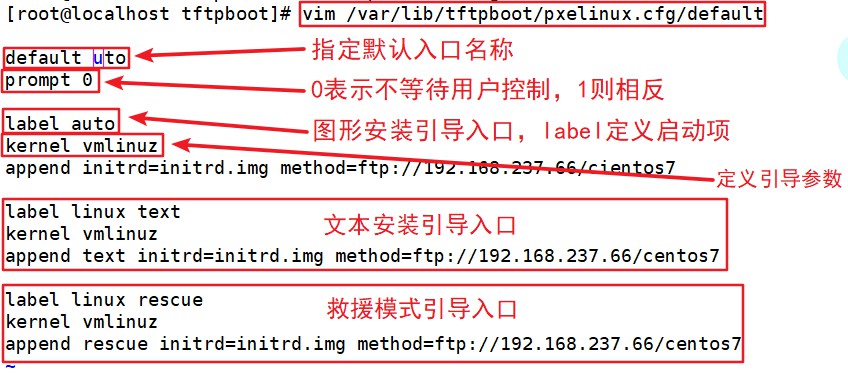

6、配置启动菜单文件

默认的启动菜单文件在TFTP根目录的pxelinux.cfg 子目录下，文件名为default

mkdir /var/lib/tftpboot/pxelinux.cfg

vim /var/lib/tftpboot/pxelinux.cfg/default

default auto                            #指定默认入口名称
prompt 1                                #设置是否等待用户选择，“1"表示等待用户控制

label auto                              #图形安装(默认)引导入口，label用来定义启动项
kernel vmlinuz                          #kernel和append用来定义引导参数
append initrd=initrd.img method=ftp://192.168.116.80/centos7

label linux text                        #文本安装引导入口
kernel vmlinuz
append text initrd=initrd.img method=ftp://192.168.116.80/centos7

label linux rescue                      #救援模式引导入口
kernel vml inuz
append rescue initrd=initrd.img method=ftp://192.168.116.80/centos7

7、关闭防火墙，验证PXE网络安装

systemctl stop firewalld.service
setenforce 0

三.实现Kickstart 无人值守安装

1、准备安装应答文件

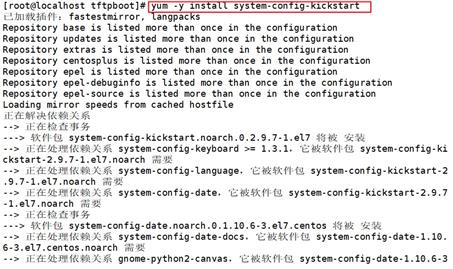

① 安装system-config-kickstart 工具

yum install -y system-config- kickstart

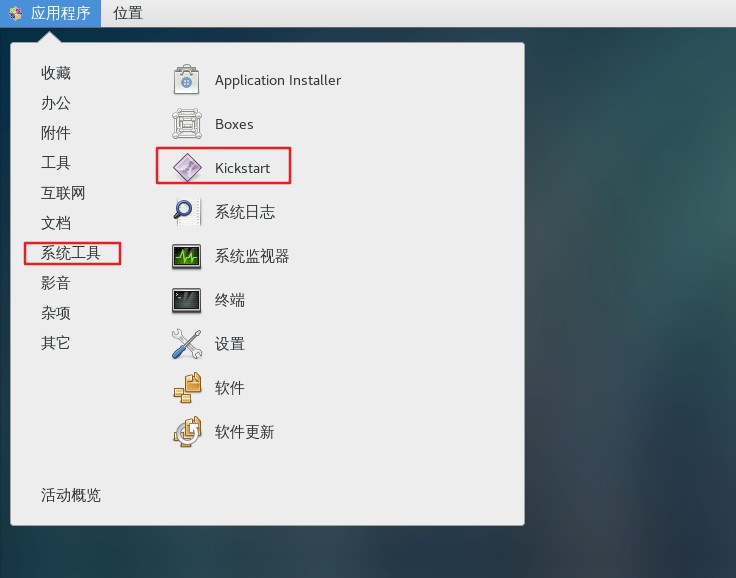

② 打开“Kickstart 配置程序"窗口

通过桌面菜单“应用程序”–>“系统工具"–>“Kickstart"打开
或
执行"system-config-kickstart” 命令打开

③ 配置kickstart选项

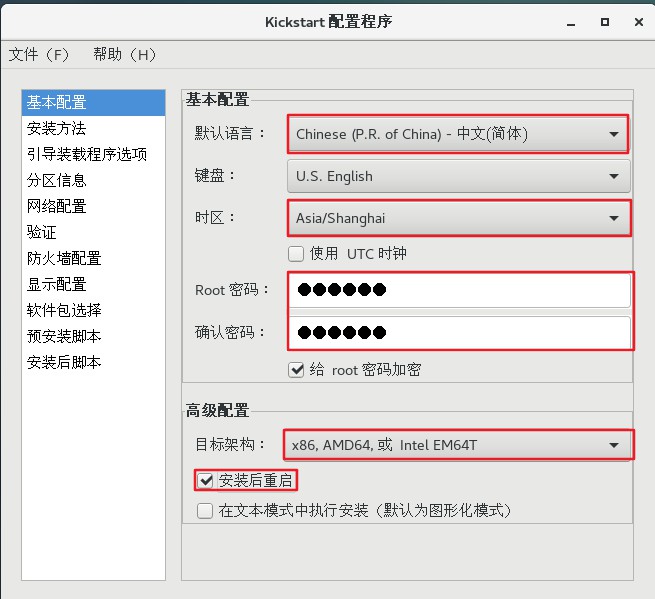

■ 基本配置:

默认语言设为“中文( 简体)”
时区设为“Asia/ Shanghai"
设置root密码
高级配置中勾选“安装后重启”

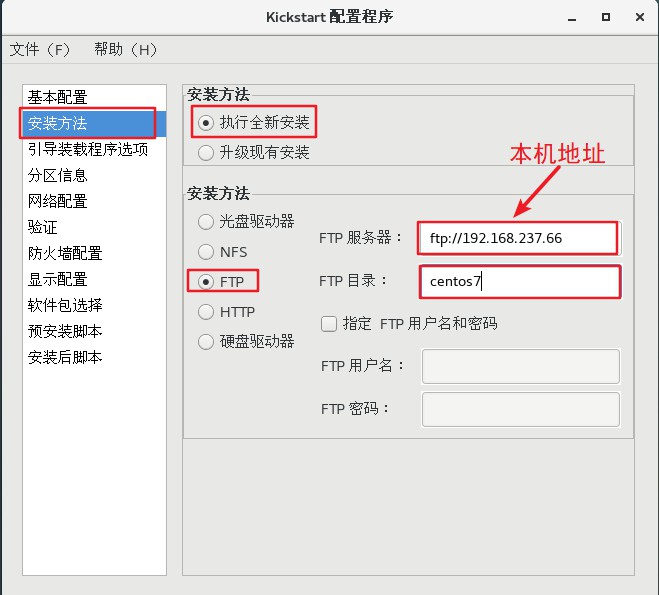

■ 安装方法:

选FTP
FTP服务器: ftp:/ /192.168.116.80
FTP目录: centos7

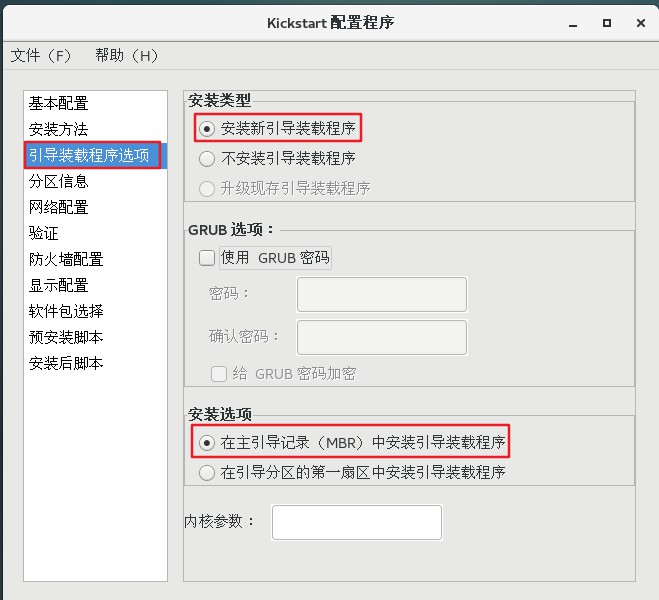

■ 引导装戟程序选项:

“安装类型”: 安装新引导装载程序
“安装选项”: 在主引导记录(MBR) 中安装引导装载程序

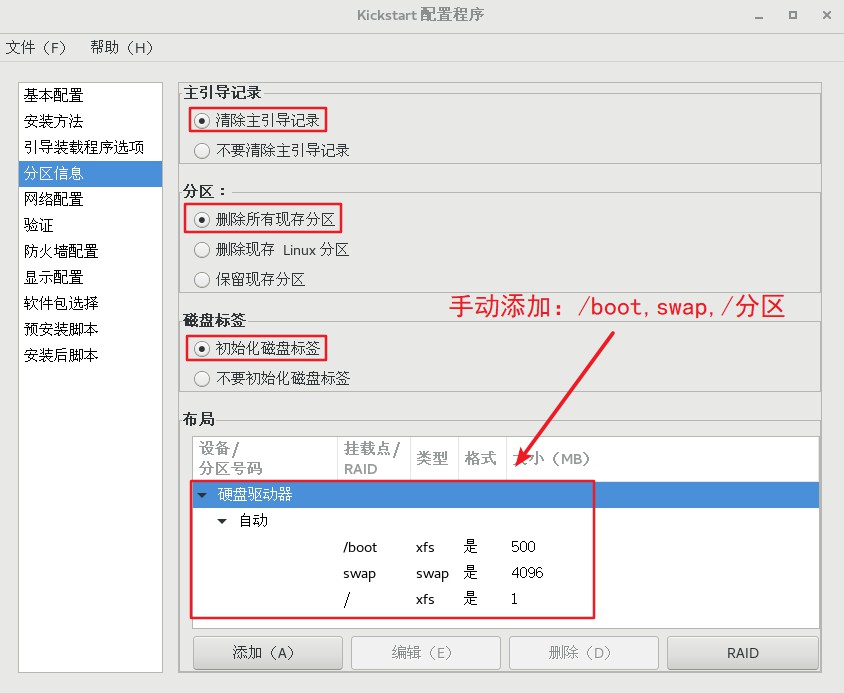

? 分区信息:

主引导记录: 清除主引导记录
分区: 删除所有现存分区
磁盘标签: 初始化磁盘标签
布局: 添加分区
挂载点: /boot，文件系统类型: xfs，固定大小: 500M
文件系统类型: swap，固定大小: 4096M
挂载点: /，文件系统类型:xfs,，使用磁盘上全部未使用空间

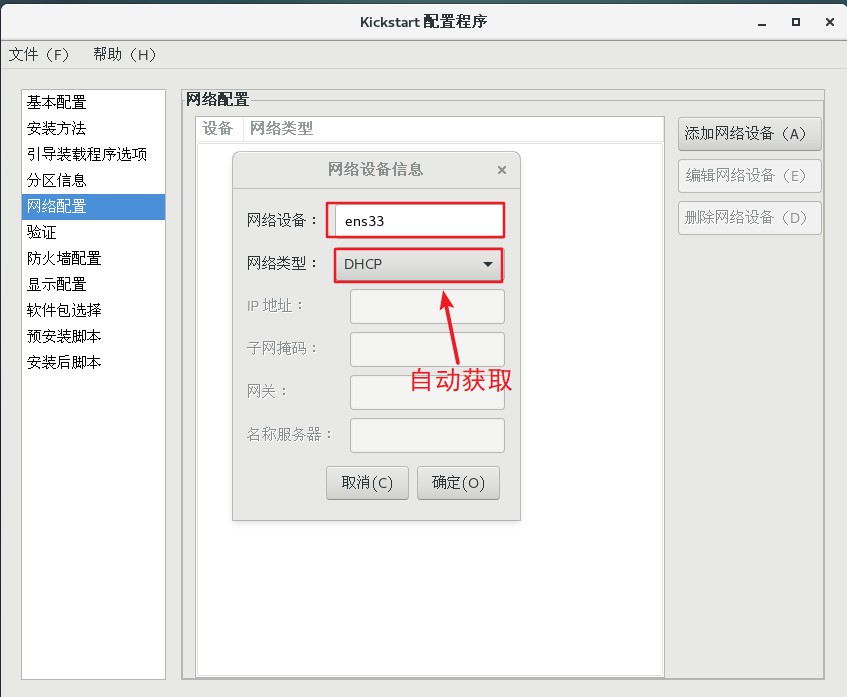

■ 网络配置:

添加网络设备"ens33”
网络类型设为"DHCP”

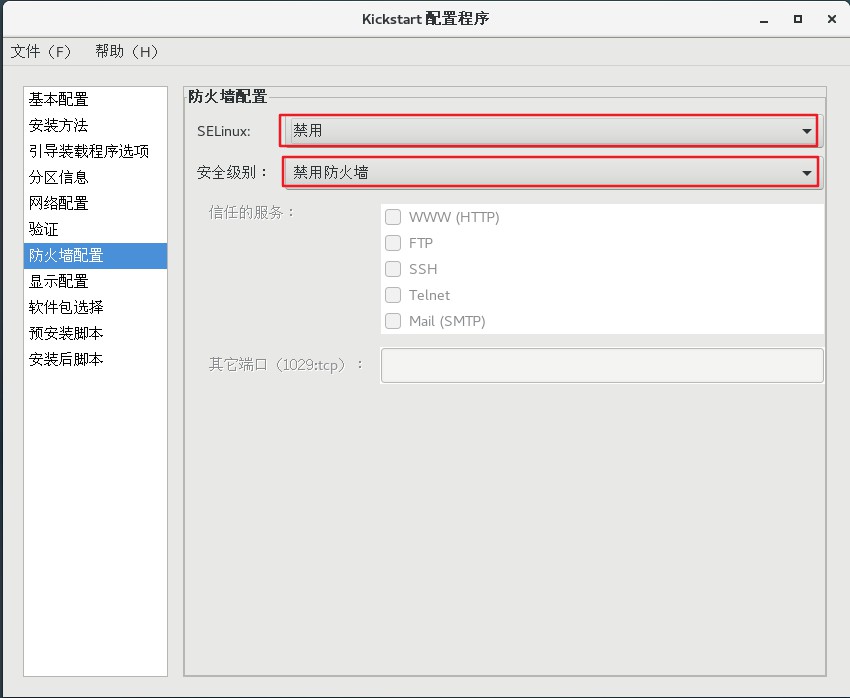

■ 防火墙配置:

禁用 SELinux、禁用防火墙

■ 安装后脚本:

勾选“使用解释程序”: /bin/bash

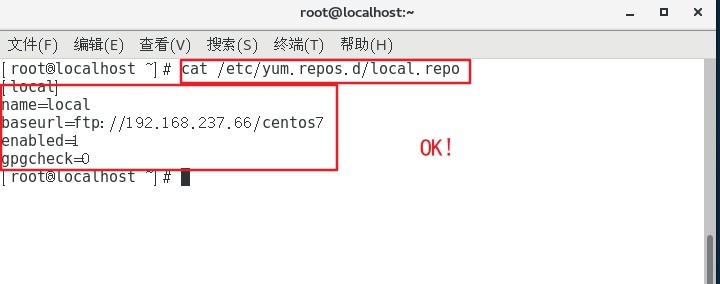

mkdir /etc/yum.repos.d/repo.bak
mv /etc/yum.repos.d/*.repo /etc/yum.repos.d/repo.bak

echo ‘[local]
name=local
baseurl=ftp://192.168.116.80/centos7
enabled=1
gpgcheck=0‘ > /etc/yum.repos.d/local.repo

其它选项保持默认设置即可

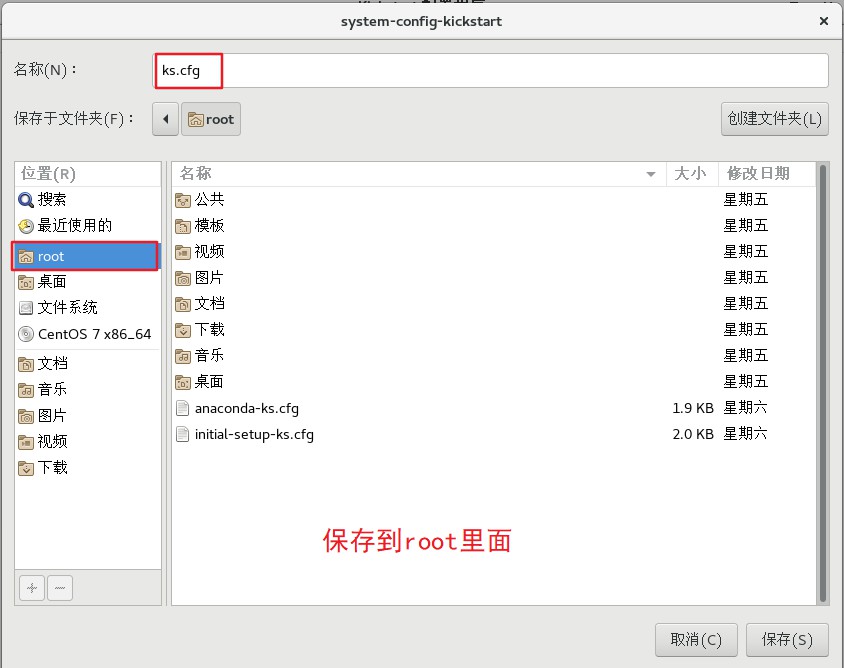

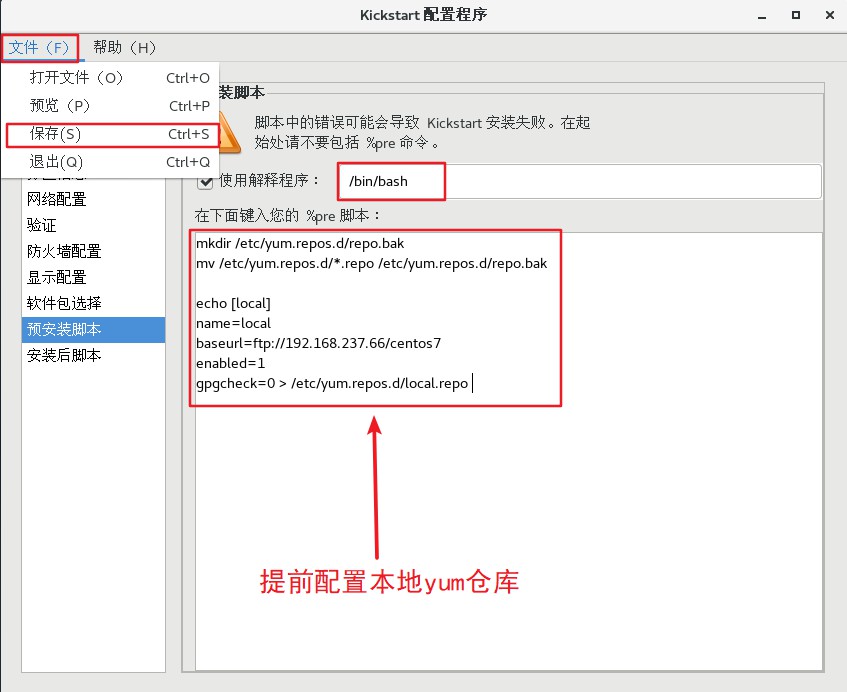

④ 保存自动应答文件

选择"Kickstart配置程序"窗口的“文件"–>“保存"命令，选择指定保存位置，文件名为ks.cfg
默认保存在/root/ks.cfg

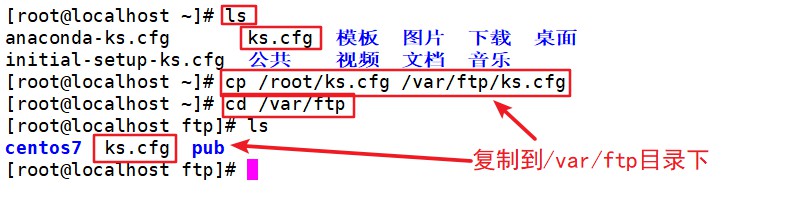

cp /root/ks.cfg  /var/ftp/ks.cfg

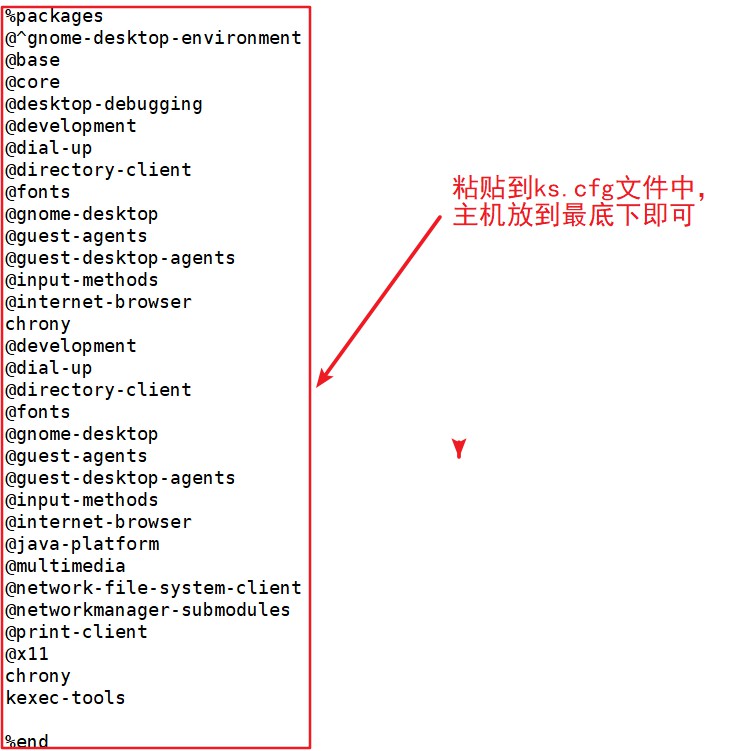

⑤ 配置需要安装的软件包

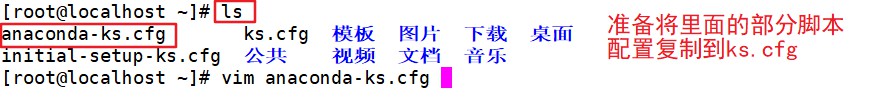

可以根据需要将/root/anaconda-ks.cfg 的软件包安装脚本复制到ks.cfg文件中，只需要复制&packages到&end部分即可

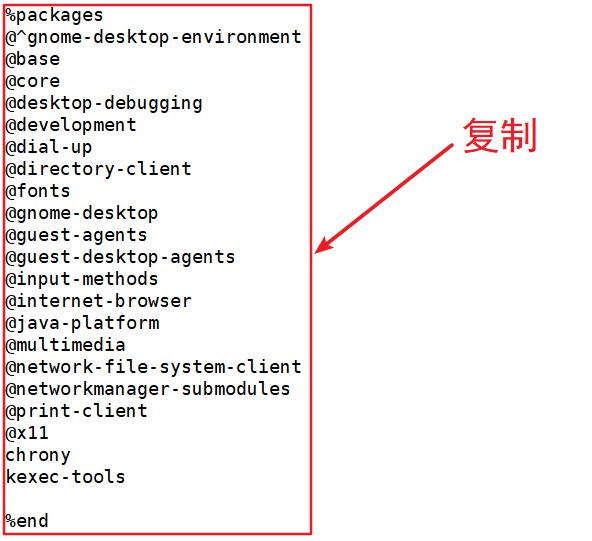

如要求桌面安装，可复制下面内容:

vim ks.cfg

%packages
@^gnome-desktop-environment
@base
@core
@desktop-debugging
@development
@dial-up
@directory-client
@fonts
@gnome-desktop
@guest-agents
@guest-desktop-agents
@input-methods
@internet-browser
chrony
@development
@dial-up
@directory-client
@fonts
@gnome-desktop
@guest-agents
@guest-desktop-agents
@input-methods
@internet-browser
@java-platform
@multimedia
@network-file-system-client
@networkmanager-submodules
@print-client
@x11
chrony
kexec-tools

%end

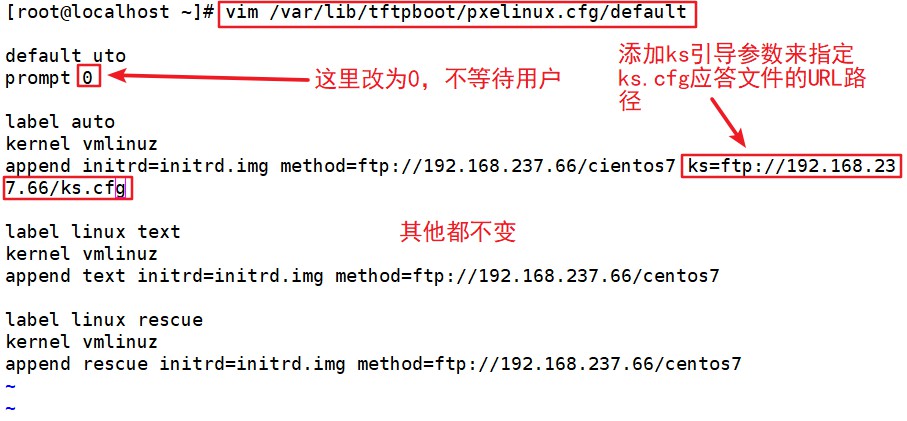

⑥ 编辑引导菜单文件default, 添加ks引导参数

vim /var/lib/tftpboot/pxelinux.cfg/default

default auto
prompt 0             #设置是否等待用户选择，“0”表示不等 待用户控制

label auto
kernel vmlinuz       #kernel和append用来定义引导参数
append initrd=initrd.img method=ftp://192.168.116.80/centos7 ks=ftp://192.168.116.80/ks.cfg
#添加ks引导参数以指定ks.cfg 应答文件的URL路径
