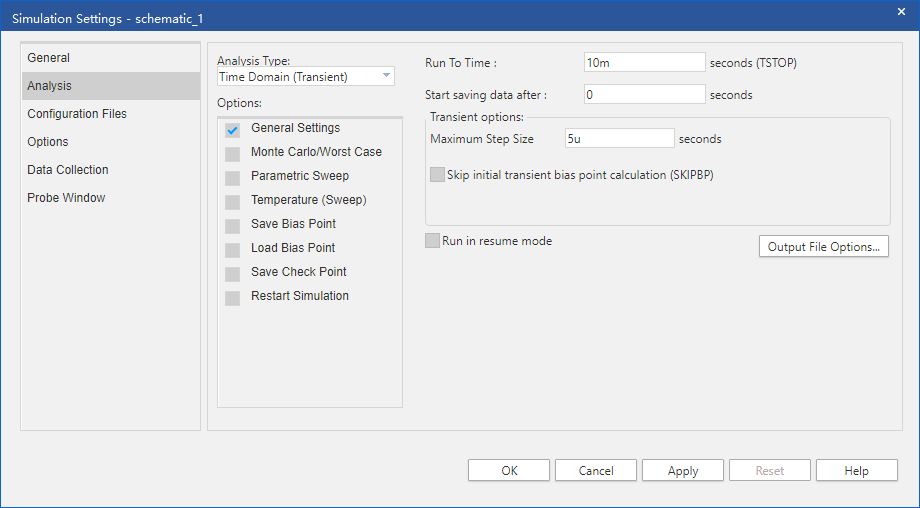

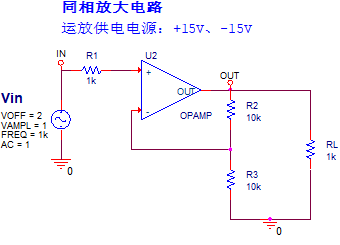

一、瞬态分析
二、直流分析

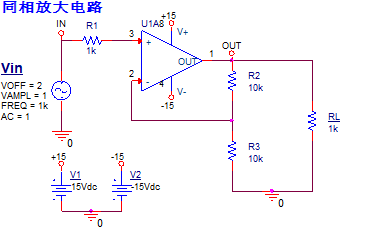

2.1、直流分析电路
2.2、直流分析配置

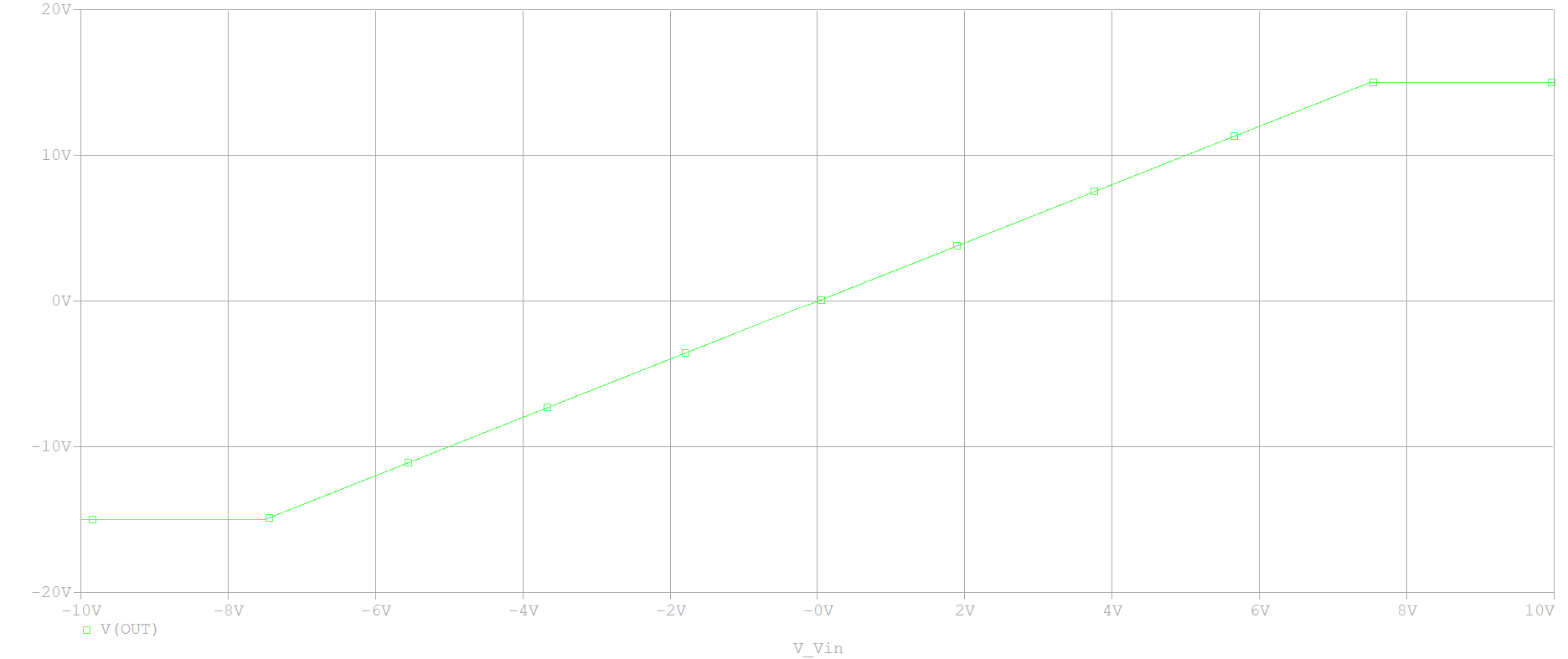

2.3、直流分析输出波形
受供电电源的限制，输出最大值为±15V。
三、交流分析

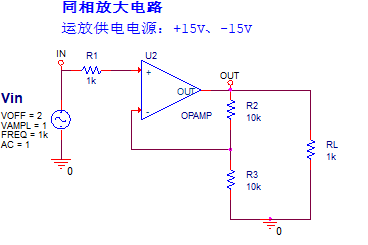

3.1.1、交流分析电路1

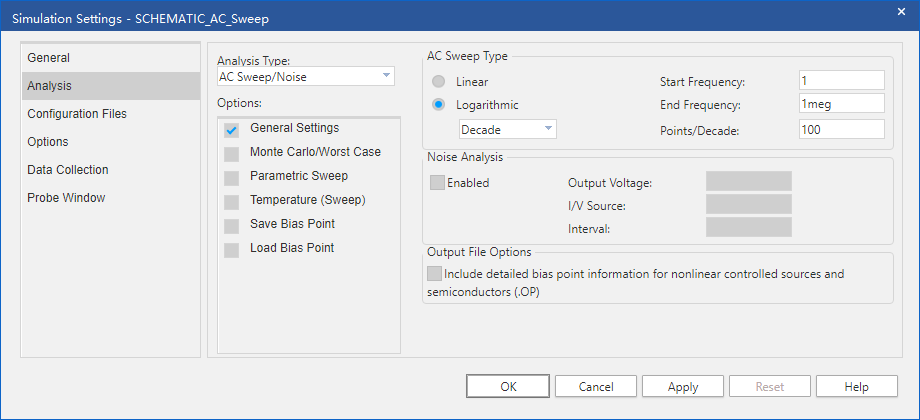

3.1.1、交流分析设置1
3.1.1、交流分析输出波形图1
由于使用的运放为理想运放，没有频率特性，因此输出电压固定为输入2V。

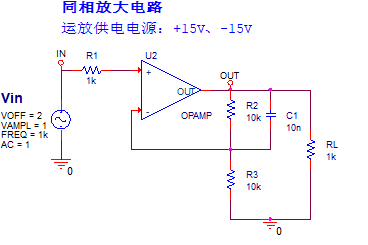

3.2.1、交流分析电路2
添加电容C1使放大电路有了频率特性，低频C1断路，高频C1短路。
3.2.1、交流分析配置2

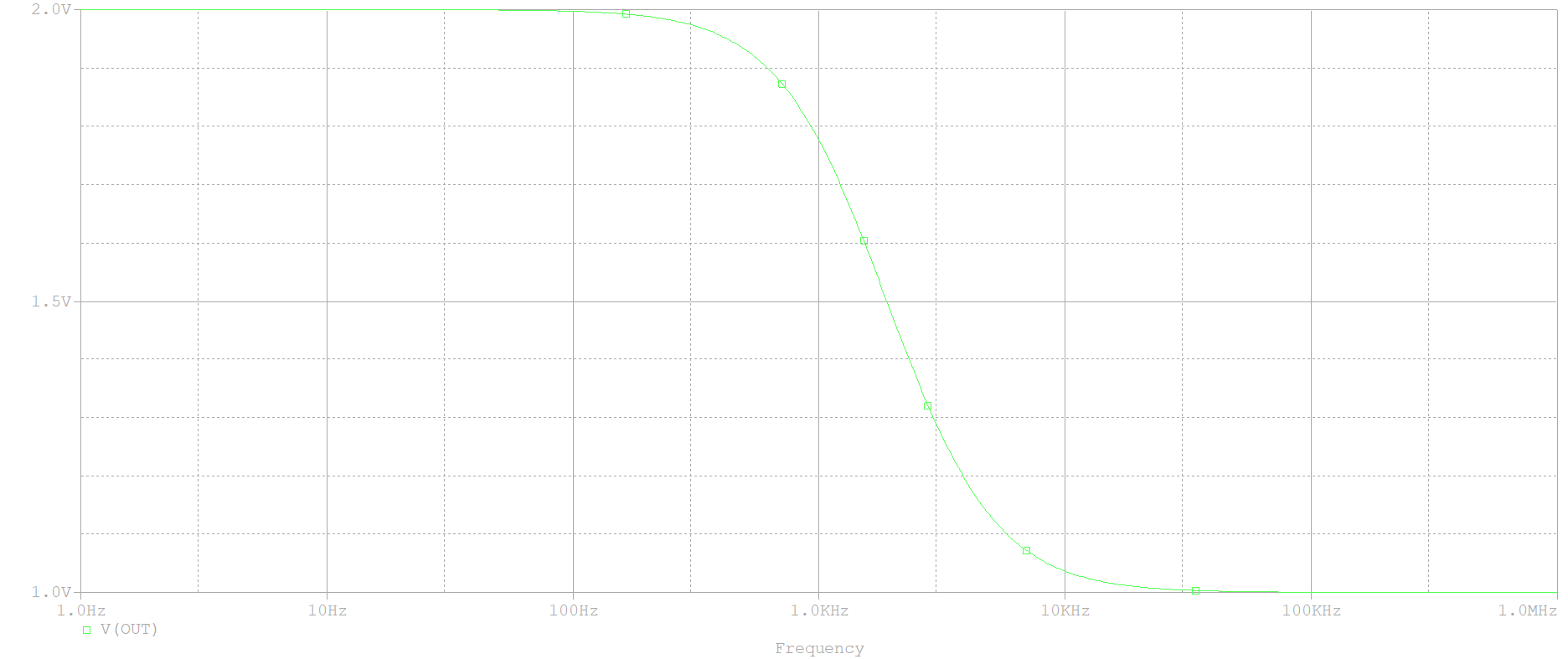

3.2.1、交流分析波形图2
四、参数分析
4.1.1、直流参数分析电路

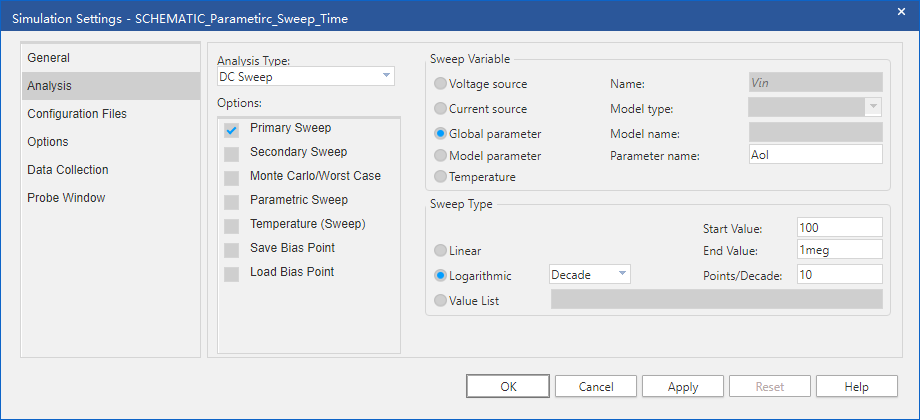

4.1.2、直流参数分析配置
增益对数递增100-1M
4.1.3、直流参数分析波形图
由图中所示环路增益越小误差越大。
五、温度分析

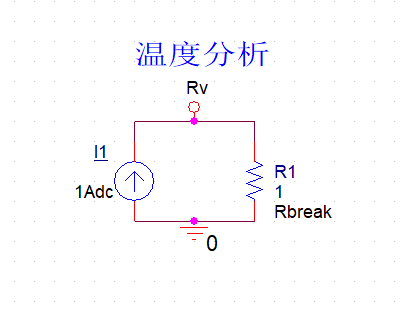

5.1基本温度分析电路
5.2、器件温度系数参数设定（TC）
5.3、温度分析参数配置
5.3.1、初始TNOM设定为0℃

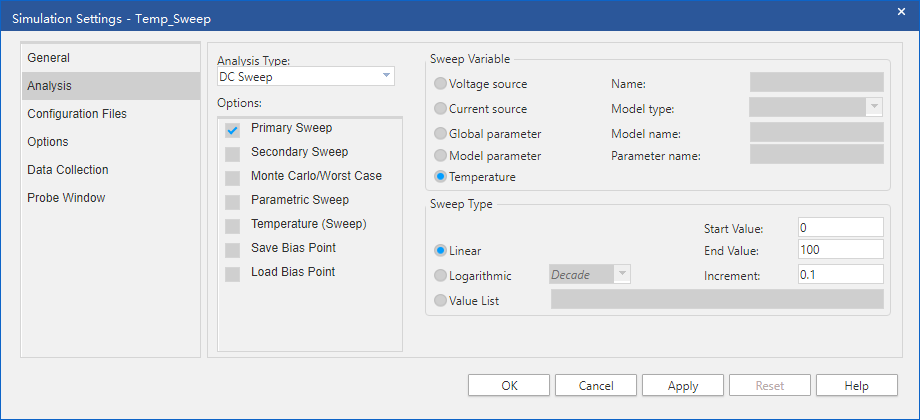

5.3.2、直流分析温度配置
5.4、温度分析波形图
六、交流&参数分析(低通滤波器)
6.1.1、交流扫面低通滤波器电路图

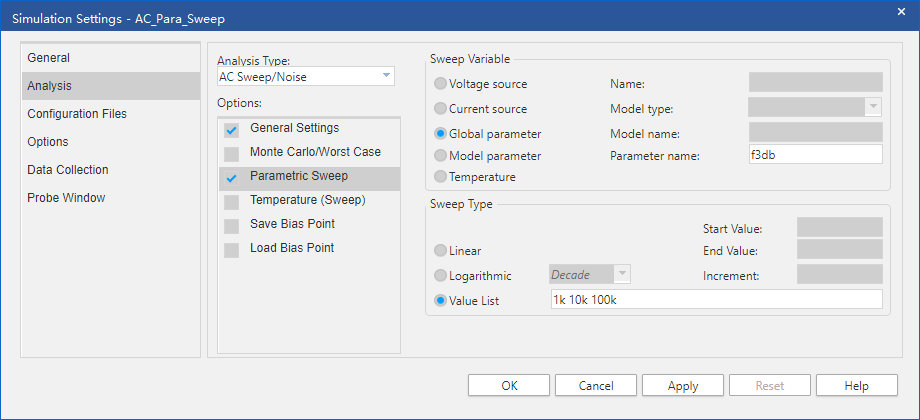

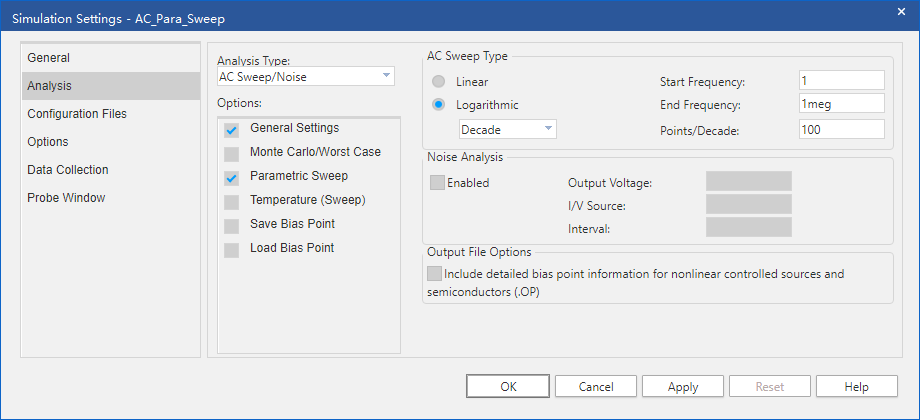

6.1.1、交流扫面低通滤波器仿真配置
6.1.1、交流扫面低通滤波器输出波形
每10倍频40db。
