1. 设计要求：

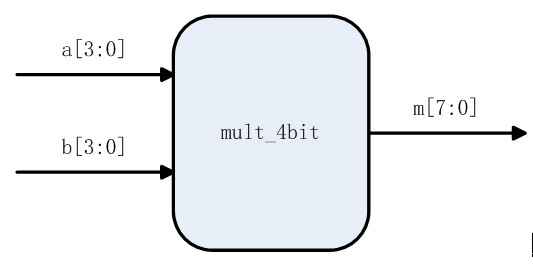

设计一个4位二进制数乘法器，如下图所示。其中，a[3:0]为被乘数，b[3:0]为乘数，m[7:0]为积，即乘法结果。
注意：为什么乘法结果的有效位数要定义为8位？如：15x15=225。一般情况下，乘法结果的有效位数应为两个乘数位宽之和，从而保证得到正确的结果。
2. 设计原理
由于被乘数和乘数都是二进制，利用人工计算来分析（移位相加方法），所以利用乘数从第一位到最后一位每一位依次与被乘数相乘，从第二位开始每一位都要依次左移一位，形成一个阵列的式。而由于两个一位二进制数相乘，实际上是做与运算，所以就将乘法操作简化为了与运算、移位操作以及加法操作。比如 1011与 1101相 乘，如图，实际上可看作 1011+00000+101100+1011000四个数相加。
3. 设计实现
module mult_4bit(
input wire [3:0] a,
input wire [3:0] b,
output wire [7:0] m
);
wire [7:0] part_0;
wire [7:0] part_1;
wire [7:0] part_2;
wire [7:0] part_3;
assign part_0 = {4‘d0, a & {4{b[0]}}};
assign part_1 = {3‘d0, a & {4{b[1]}}, 1‘d0};
assign part_2 = {2‘d0, a & {4{b[2]}}, 2‘d0};
assign part_3 = {1‘d0, a & {4{b[3]}}, 3‘d0};
assign m = part_0 + part_1 + part_2 + part_3;
endmodule
4. 仿真验证
`timescale 1ns/1ps
module mult_4bit_tb();
reg [3:0] a;
reg [3:0] b;
wire [7:0] m;
wire [7:0] tb_m;
assign tb_m = a * b;
mult_4bit mult_4bit_inst(
.a (a),
.b (b),
.m (m)
);
initial begin
repeat(10)begin
a = {$random}%16;
b = {$random}%16;
#20;
end
end
endmodule

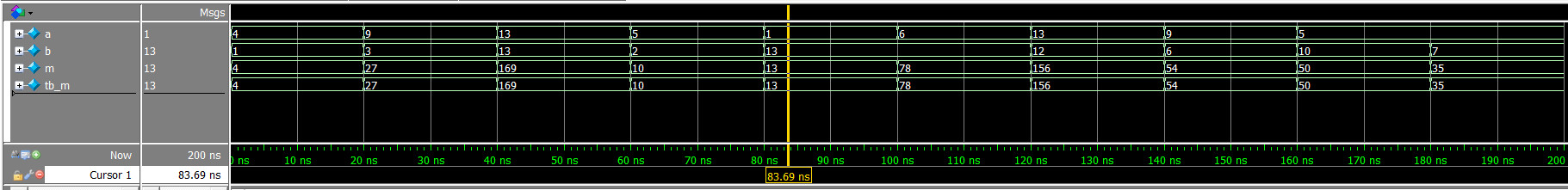

功能仿真（不考虑延时）
注意：乘法器所消耗的资源和运行速度与所用FPGA具体型号等因素有关。
