UG NX 『gc_tool.cfg』之『属性工具』

gc_tool.cfg为 GC 工具箱的配置文件，通过修改定制，可以提高自己的出图效率。

配置文件的路径：

C:\Program Files\Siemens\NX 10.0\LOCALIZATION\prc\gc_tools\configuration\gc_tool.cfg

添加属性参数

其中，控制属性的代码如下：

KEY_WORD PART_ATTRIBUTE_START
名称,DB_PART_NAME,N,Write
图号,DB_PART_NO,N,Write
赋值重量,WEIGHT,N,Write
设计重量,CAL_WEIGHT,N,Write
备注,REMARK,N,Write
设计,DESIGNER,N,Write
校对,CHECKER,N,Write
审核,AUDITOR,N,Write
批准,APPROVER,N,Write
比例,SCALE,Y,Read
共X页,NO_OF_SHEET,N,Write
第X页,SHEET_NUM,N,Write
KEY_WORD PART_ATTRIBUTE_END

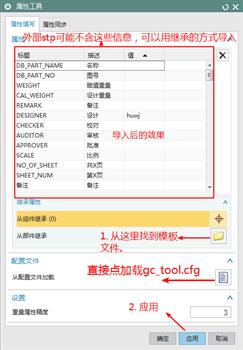

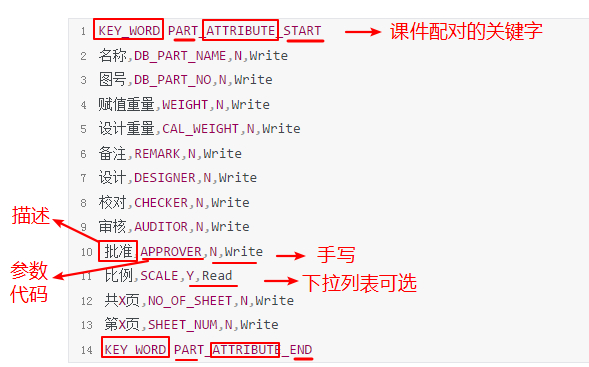

可见，代码的格式有如下规律：

在关键字标签中间添加自定义的属性——名称，材料，备注：

KEY_WORD PART_ATTRIBUTE_START
名称,名称,N,Write
材料,材料,Y,Write
备注,备注,Y,Write
名称,DB_PART_NAME,N,Write
图号,DB_PART_NO,N,Write
赋值重量,WEIGHT,N,Write
设计重量,CAL_WEIGHT,N,Write
备注,REMARK,N,Write
设计,DESIGNER,N,Write
校对,CHECKER,N,Write
审核,AUDITOR,N,Write
批准,APPROVER,N,Write
比例,SCALE,Y,Read
共X页,NO_OF_SHEET,N,Write
第X页,SHEET_NUM,N,Write
KEY_WORD PART_ATTRIBUTE_END

为新增的属性参数添加下拉菜单效果

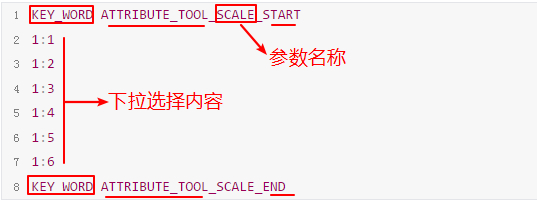

通过观察『比例』下拉菜单控制代码的格式：

KEY_WORD ATTRIBUTE_TOOL_SCALE_START
1:1
1:2
1:3
1:4
1:5
1:6
KEY_WORD ATTRIBUTE_TOOL_SCALE_END

可知：

通过搜索阅读GC_Toolkits_UserManual.pdf官方帮助文档：

用户可以根据自己的选择在配置文件中增加某些属性的下拉选择项。通过 Key
Word 的方式，只要用户添加了对应的配置，则显示下拉。下拉的内容对应的 Key
Word 采用 KEY_WORD ATTRIBUTE_TOOL_xxxx_START 的方式， 其中的 xxxx 即
为定义的属性名称。 现在每个属性的定义有四列。第一列是中文名，第二列是英文名，
第三列是确定是否需要查找关键字，找到用户是否下拉菜单的内容，如果是 Y 的话必
须加关键字，如果是 N 的话可以不加关键字。 第四列为 READ 或 WRITE。 如果为
READ 状态的话，必须要设定关键字，就是第三列内容必须为 Y。而且只可以选择，
不可以手动输入；如果为 WRITE 状态的话，可以选择，也可以输入。

可知：

材料,材料,Y,Write
! 这样的方式，Write 既可以下拉选择又可以手写，而 Read 控制只能下拉选择参数。

为自定义的属性参数添加下拉菜单代码，如：

KEY_WORD ATTRIBUTE_TOOL_材料_START
铝
冷轧板
不锈钢
KEY_WORD ATTRIBUTE_TOOL_材料_END
