PCB绘制过程中经常遇到需要添加测试点问题，在原理图上面作为元件添加，然后在PCB中元件放置固然可以，但是操作步骤过于繁琐，不利于后期直接修改PCB。这里总结了直接在PCB上面添加测试点的方法，步骤如下：

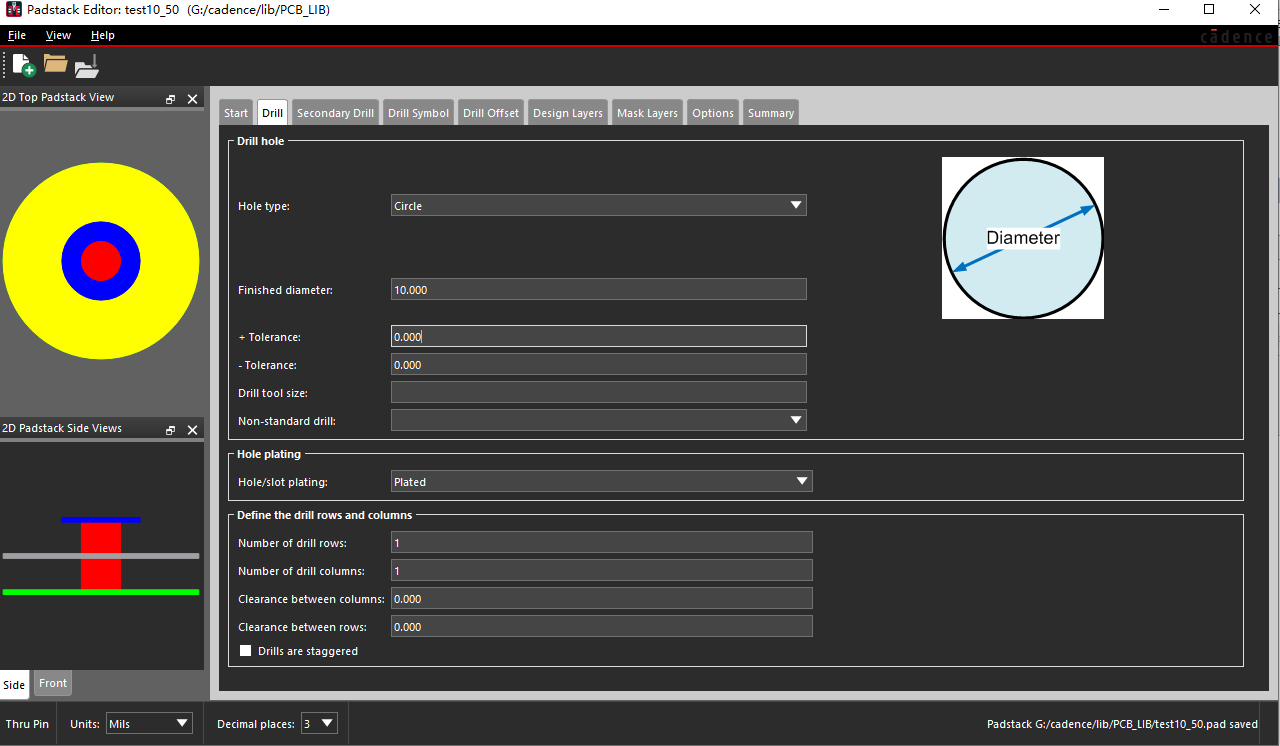

第一步，绘制测试点焊盘，allegro测试点焊盘必须是插件焊盘（或许有使用贴片焊盘方法，但我没有找到）。
这里使用diameter为10mil，顶层使用20mil，底层使用50mil,开窗层需要根据你自己的习惯设置，这里只有底层开窗60mil，顶层没有开窗，设置完成后保存，并命名为Test10_50.
第二步导入测试点
首先打开PCB
按如下步骤配置，methodology中layer选择bottom即底层添加测试点，其他采用默认设置。
导入刚才制作的测试点。
第三步，添加测试点
添加测试点分为自动添加，跟手动添加，这里演示手动添加测试点
选中如下选项，点击需要添加测试点的PCB走线即可。

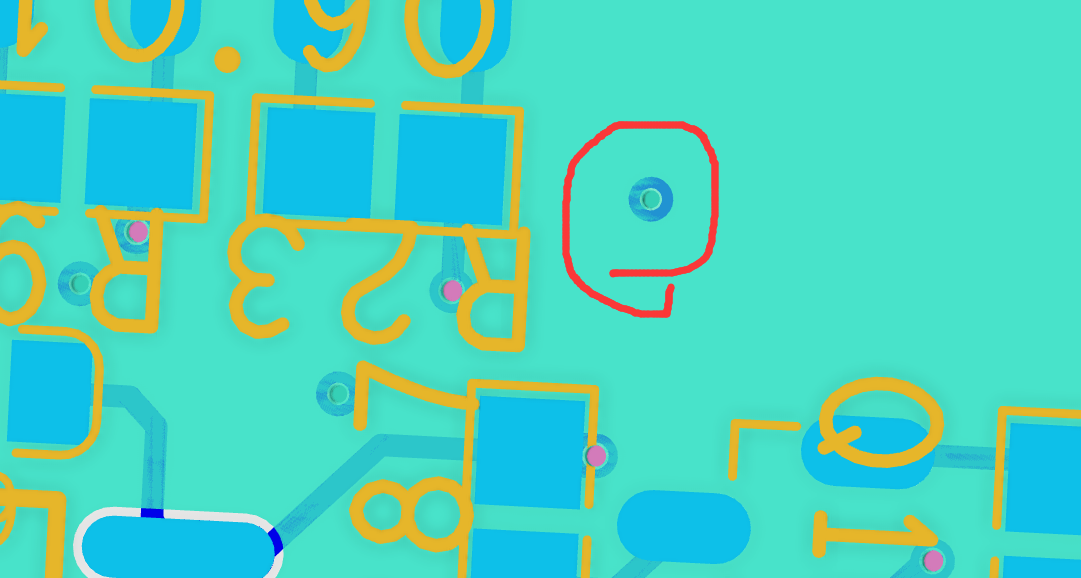

添加效果如下图：
正面效果
