红外遥控编码原理主要有基于PWM（Pulse Width Modulation 脉宽调制）的NEC Protocol和基于PPM（Pulse Position Modulation 脉冲位置调制）的Philips RC-5 Protocol。本文主要讲解一下NEC编码原理。
NEC协议中定义的高电平为发送端发送38K载波信号，接收端接收到载波信号输出低电平；定义的低电平为发送端发送38K载波信号，接收端无信号输入，输出高电平。接收端和发送端正好相反。以下以接收端为准进行讨论。
1. NEC遥控指令的数据格式：
同步码 + 8位地址码 + 8位地址反码 + 8位控制码 + 8位控制码反码，即32位指令，地位在前，高位在后。

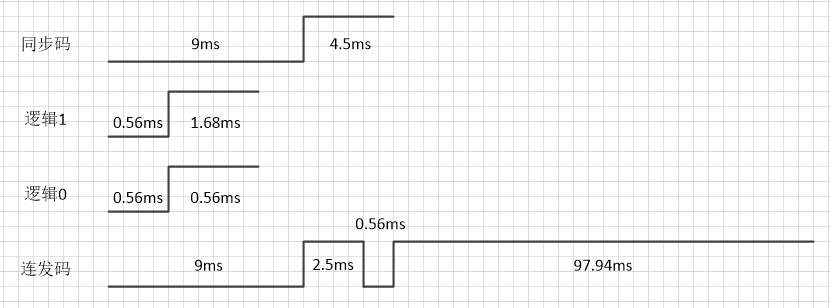

2. 同步码：9ms低电平 + 4.5ms高电平
3. 逻辑0：0.56ms低电平 + 0.56ms高电平
4. 逻辑1：0.56ms低电平 + 1.68ms高电平
5. 连发码：9ms低电平 + 2.5ms高电平 + 0.56ms低电平 + 97.94ms高电平
