Protel99se生成gerber文件的方法

这几天工作中遇到制作 gerber 的问题，确实让我郁闷了一 番，为了方便大家，不要再受其苦，特将这一过程写成文档供 有这方面需要的同仁们参考.

1 protel99se 打开要生成 gerber 的 pcb 设计文档，在file->CAM Manager 然后出现 Output Wizard 点击 next

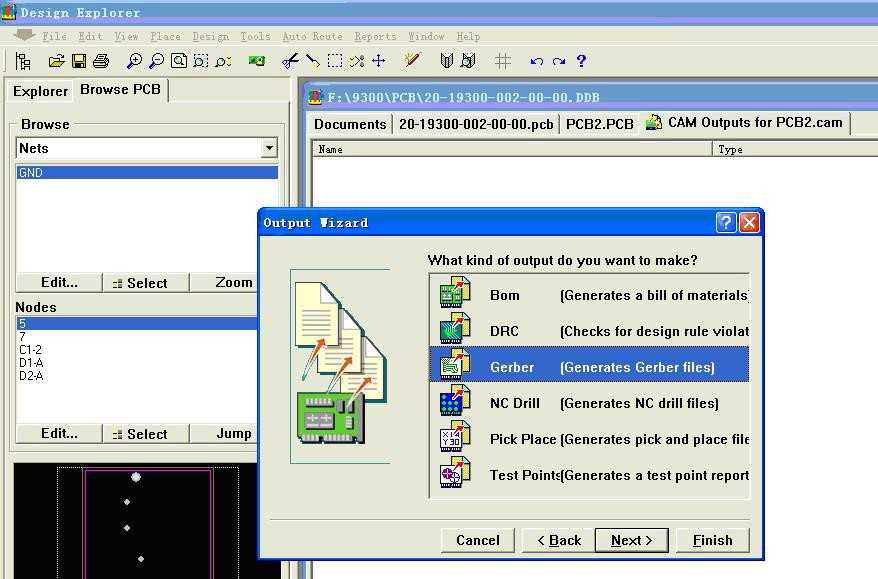

2 按照下图选择 gerber，然后点击next

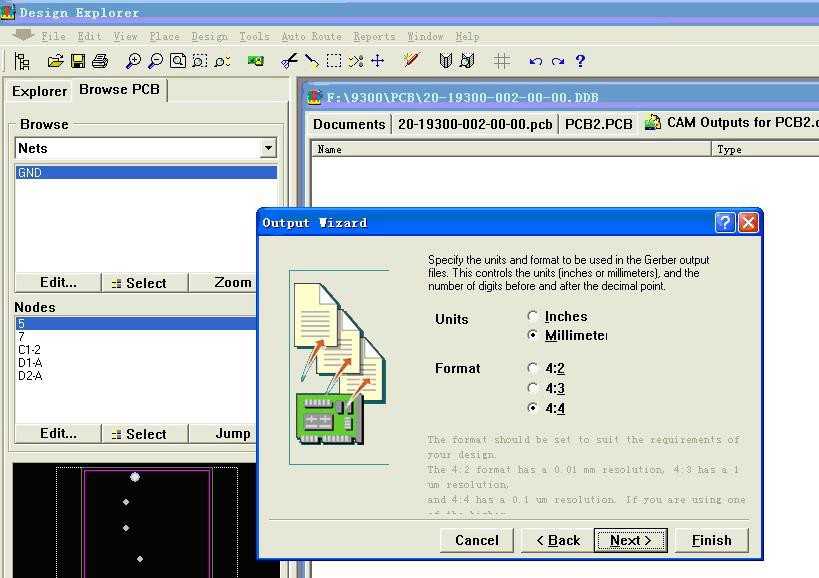

3 直至出现下图，分别选中单位 millimeter 和比例 4:4 再次点击 next（其实，选择单位是无所谓的，但要与 NC drill 的一致才行。4：4 表示小数点前面四位有效数字，小数点后 4 位有效数字）

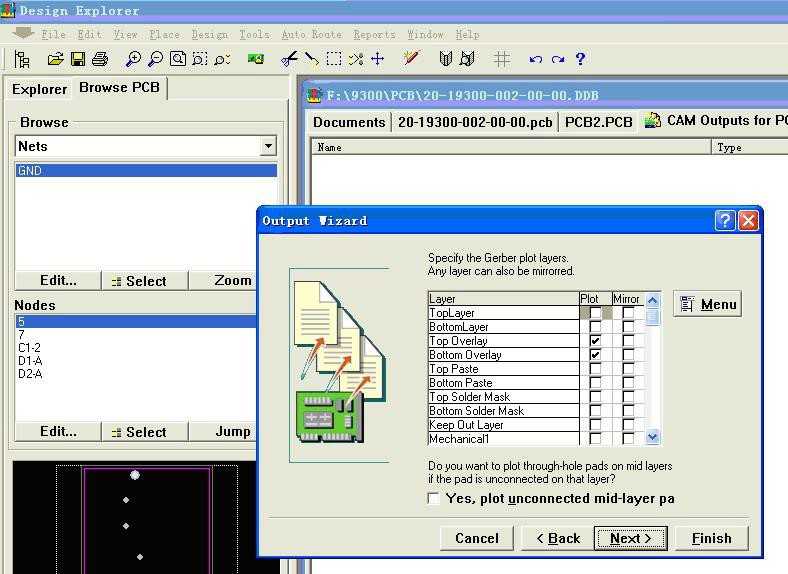

4 在下图中选择要输出的 gerber 层，一路点击 next

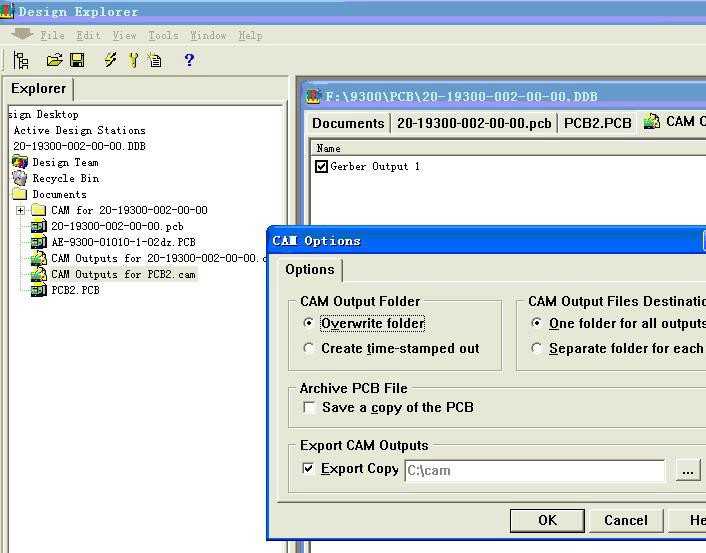

5 点击 tools 菜单的 proference 出现下图，在export cam outputs 栏选择要输出 gerber 文件的路径。 然后 ok

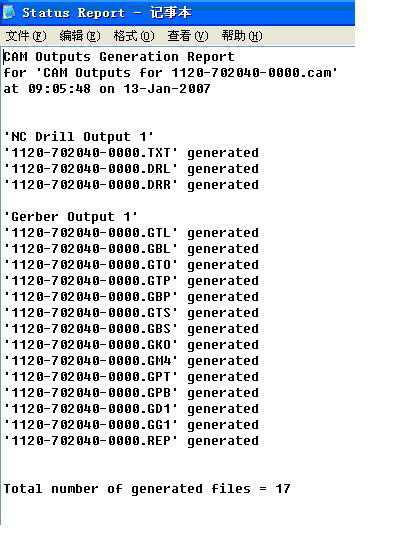

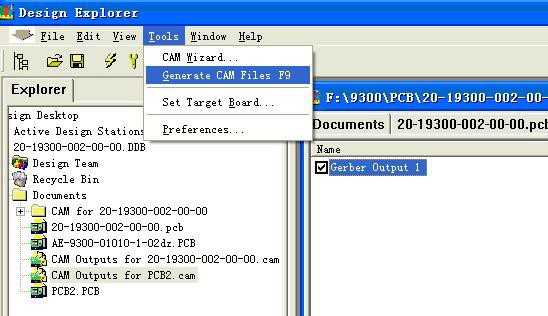

6 点击 tools 菜单 generrate CAM Files,生成 gerber 文件。

7 生成后的 gerber 文件可以用 CAM350 软件打开。

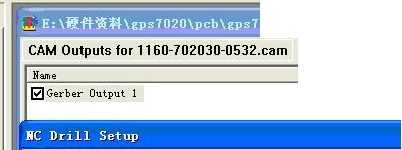

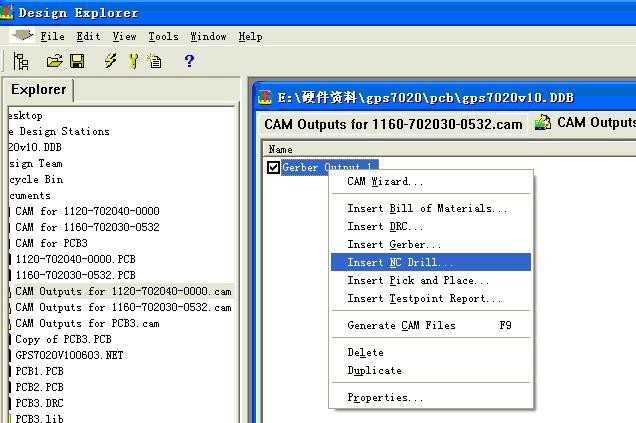

到此，先别得意…….哈哈。做完以上步骤，其实漏掉了一个最重要的东西，那就是钻孔层，那么下面介绍如何产生钻孔层文件。 如下图右击鼠标，选中Insert NC Drill…然后回车

8 在下图中选择 Units 单位为 milmeter，Format（格式）为 4：4，然后点击 ok（其实，选择单位是无所谓的，但 要与 NC drill 的一致才行。4：4 表示小数点前面四位有 效数字，小数点后 4 位有效数字）。

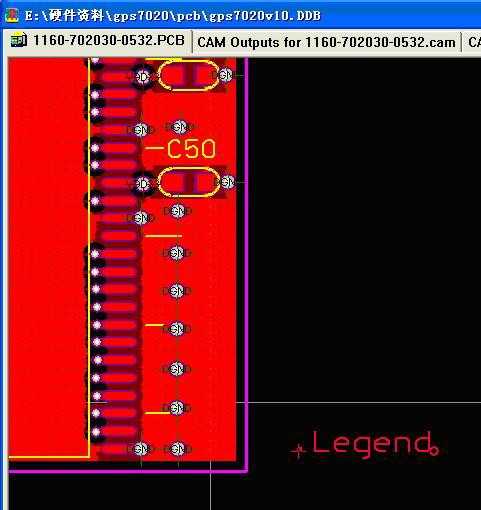

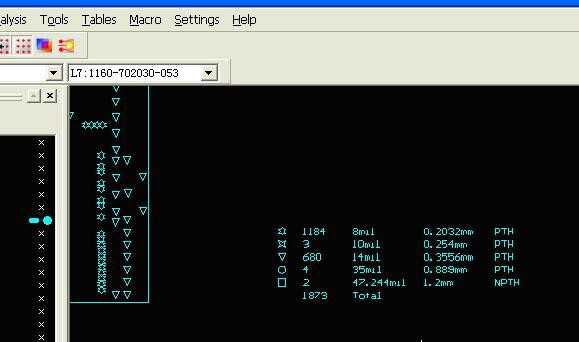

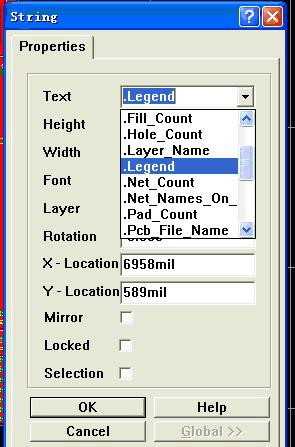

10 在导入的 gerber 文件中添加钻孔属性表，在 protel 的 plce-〉String，此时按 tab 键，在出现的 text 文本框 中点击下拉箭头，在出现的序列中选择.Legend.点击 OK，将其放在 pcb 板框边就可以了。

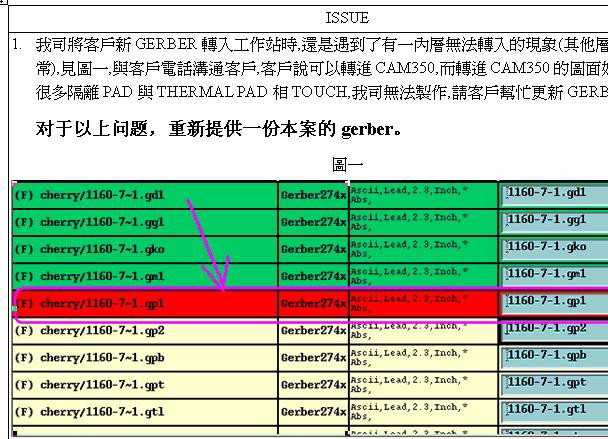

11导出后，客户反映 gerber 有一层无法导入，且在导入的Cam350中出现客户提出的如下情况

此原因是在 pcb 源文档中存在属性为（长 0，宽 0）的 焊盘或线条，这个问题着实让人郁闷了很久，因为象这样的焊盘或线条，我在原文档中无法寻找，放大也没有用，只能删掉一块导出看有问题，继续删除，象大海捞针一样艰难。幸运的是很快发现了这个 0 线条，删除后，重新出 gerber OK

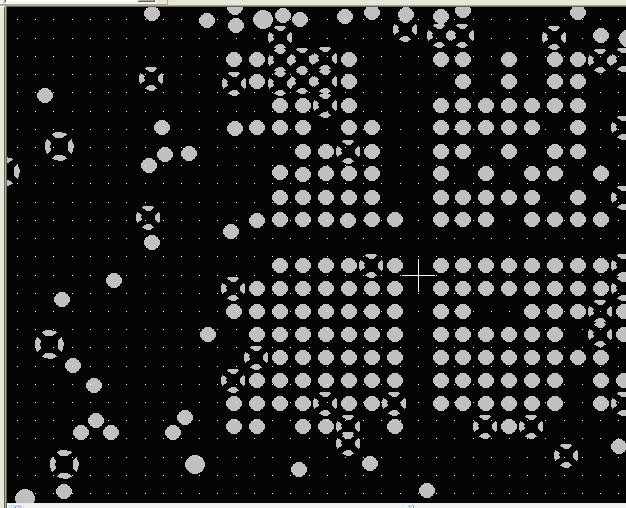

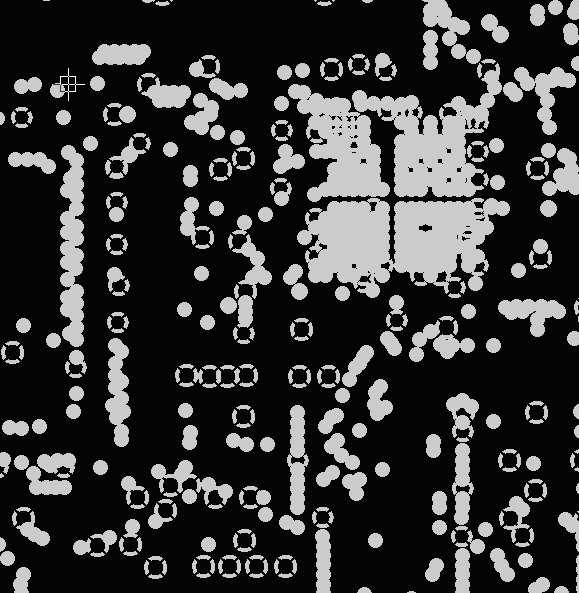

12 导入 cam350 出现很多隔离 pad 與  THERMAL PAD 相 TOUCH。导致客户无法制作。 如图中黄色区域。

又一次陷入了郁闷之中，不知所措。后来我分析在双面板时，gerber没问题，多层板也只是提到 internal plane 有问题，再观看上图想如果能将 THERMAL Pad 的大小改变不就可以了吗。于是想到了 在 protel 中的规则设置中可以改变，以下就是解决问题的步骤。

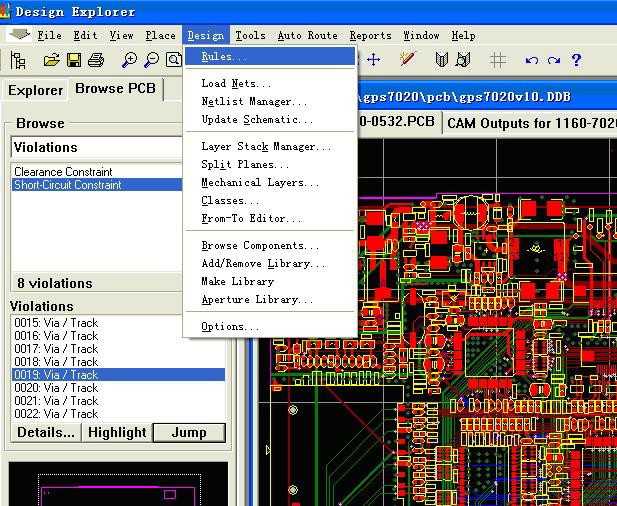

1 打开 protel，在 Dsign--->rules…如下图点击

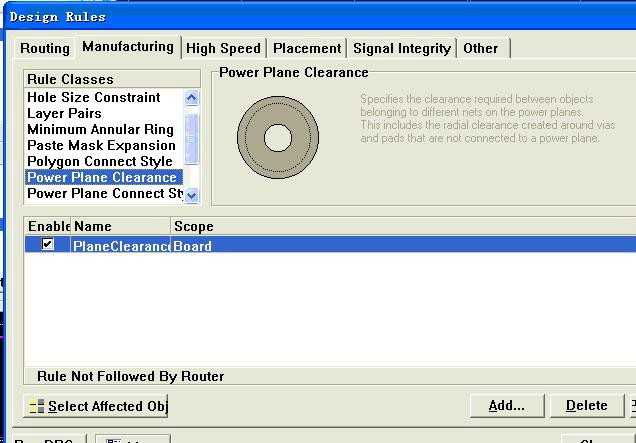

2. 在出现的图中选择 manufacturing 指向Power Plane Clearance，双击下方框中的 PlaneClearance栏并打勾在其前。

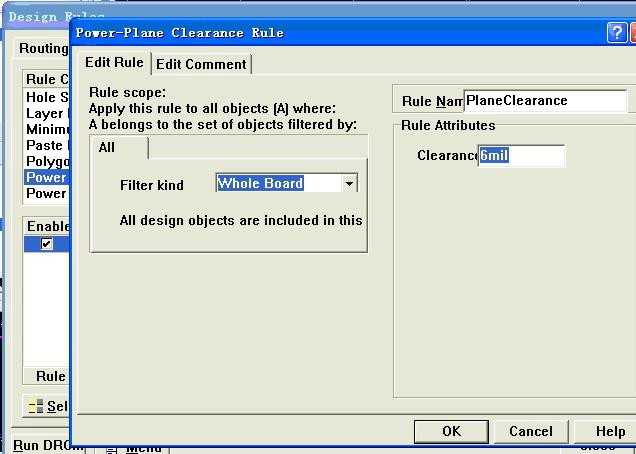

3 在出现的下图中填入 6mil，然后 ok

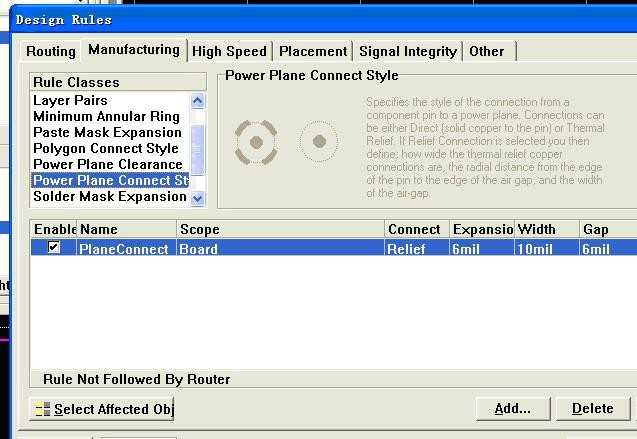

4 在下图中选择 PowerPlaneConnectStyle，然后击下方框中的PlaneConnect并打勾在其前

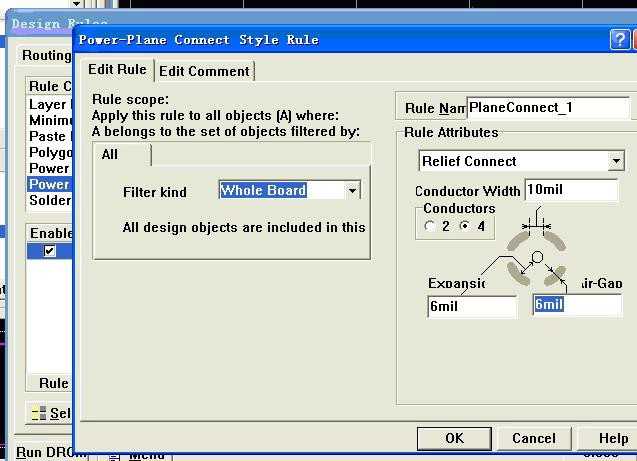

6 在出现的图中将 Exapansion 填入 6mil，dir gap 也填入6mil 然后 ok

完成以上步骤后，重新生成 gerber 导入后出现下图
