ArcGIS10.2 网络分析之路径分析(三)---建立网络分析图层

时间:2014-10-24 12:49:23      阅读:771      评论:0      收藏:0      [点我收藏+]

3、建立网络分析图层

3.1、测试网络数据集

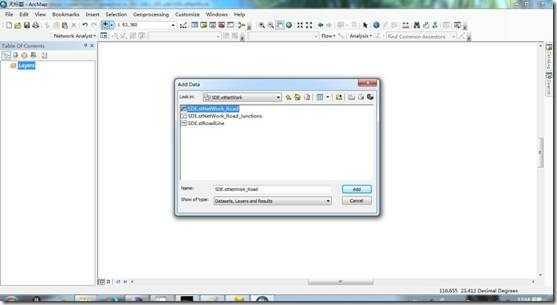

打开ArcMap,点击添加图层,选择数据库连接中新构建的网络数据集;

bubuko.com,布布扣

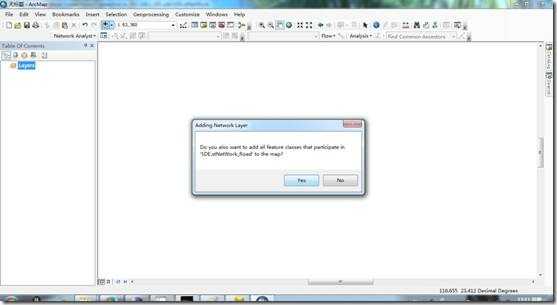

点击Yes,加载所有相关数据;

bubuko.com,布布扣

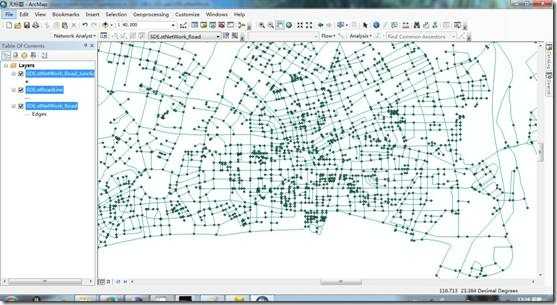

网络数据集如下图所示,

bubuko.com,布布扣

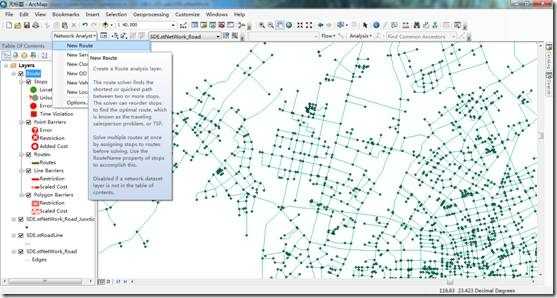

打开ArcTools----网络分析工具,选择新路由;点击网络分析工具第二个按钮添加站点(至少两个),点击第四个按钮进行路径分析;

bubuko.com,布布扣

示例添加了三个站点,分析结果如下;

bubuko.com,布布扣

3.2、构建网络分析图层

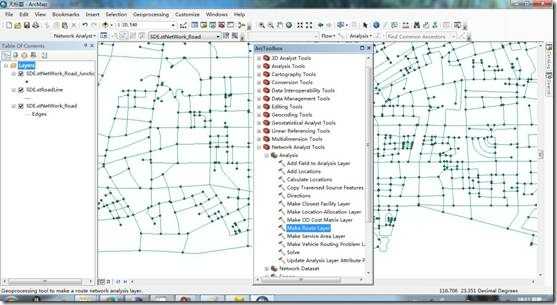

打开ArcToolBox---网络分析工具----生成路径分析图层;(如果需要做最近设施点分析和服务区分析,也可以生成相应的图层)

bubuko.com,布布扣

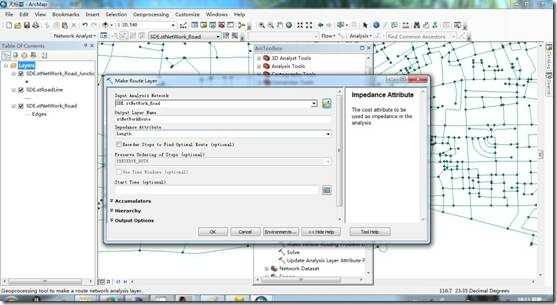

选择网络数据集,输入要生成的图层名称,点击OK;

bubuko.com,布布扣

结果如下,保存为.mxd文件,以便发布服务;

bubuko.com,布布扣
