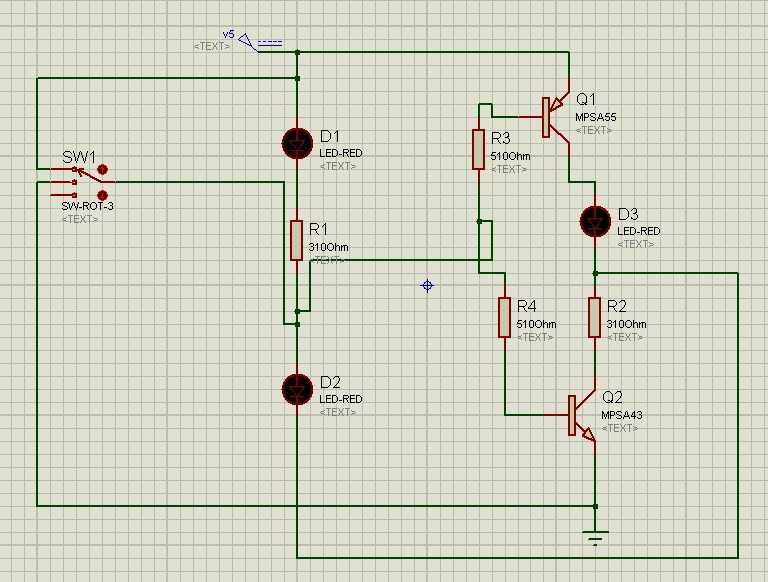

用一个I/O口控制1个三色指示灯, 2个单色指示灯

http://www.baiheee.com/Documents/081207/081207184434.htm

http://www.baiheee.com/Documents/081207/081207184704.htm

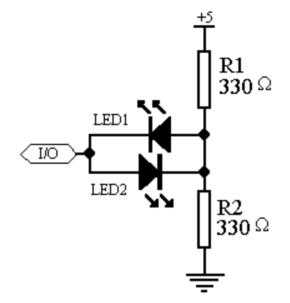

当要显示绿灯（LED1）亮时，I/O口可置为低电平。此时红灯（LED2）反向偏置，无电流流过，不会亮。

当要显示红灯（LED2）亮时，I/O口可置为高电平。此时绿灯（LED1）反向偏置，无电流流过，不会亮。

若要指示灯不亮，可将I/O口置为高阻态，此时两个发光管均无电流流过，也不会亮。

若要显示橙灯亮时，此时LED1、LED2要一起亮，则可以让I/O口在某一固定频率下以50%的占空比进行高低电平不停转换，

利用视觉暂留，使人眼感觉到显示的是橙灯。

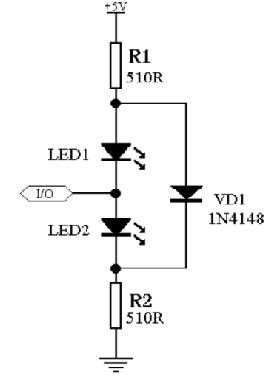

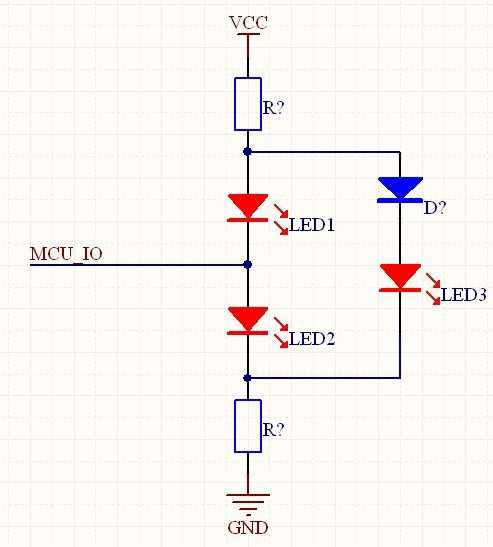

由于单片机中的I/O口通常可设置为三种状态，即输出高电平、输出低电平和输入状态（高阻态）。

利用这一点，可以很方便地用一个I/O口实现对2个指示灯的控制。其电路如右图所示。

当要使LED1亮时，I/O口可置为低电平。此时LED2无电流流过，不会亮。

当要使LED2亮时，I/O口可置为高电平。此时LED1无电流流过，不会亮。

若要LED1、LED2均不亮，可将I/O口置为高阻态，此时发光管被VD1旁路，也不会亮。

若要LED1、LED2一起亮，则可以让I/O口在某一固定频率下以50%的占空比进行高低电平不停转换，

利用视觉暂留，使人眼感觉两个灯都为亮的状态。
