Verilog之串口通信

时间:2014-11-19 12:04:43      阅读:286      评论:0      收藏:0      [点我收藏+]

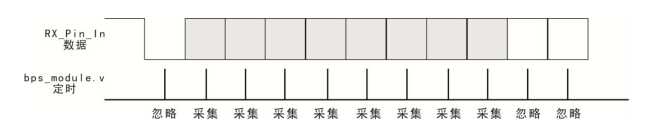

0:起始位,低电平;1~8:数据位;9:校验位,高电平;10:停止位,高电平。

采集1~8位,忽略0、9、10位。

串口传输数据,从最低位开始,到最高位结束。

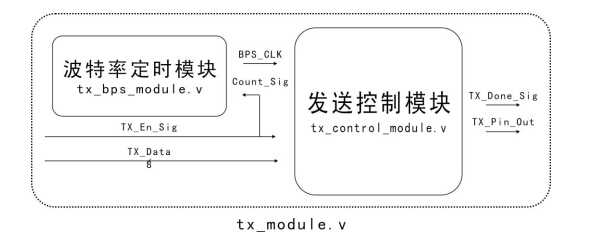

串口发送:bubuko.com,布布扣

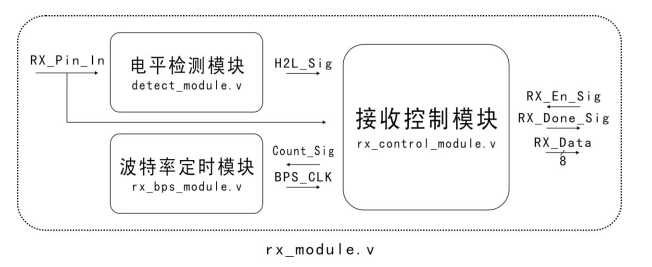

串口接受bubuko.com,布布扣

bubuko.com,布布扣

module rx_control_module
(
    CLK, RSTn,
     H2L_Sig, RX_Pin_In, BPS_CLK, RX_En_Sig,
    Count_Sig, RX_Data, RX_Done_Sig

);

    input CLK;
     input RSTn;

     input H2L_Sig;
     input RX_En_Sig;
     input RX_Pin_In;
     input BPS_CLK;

     output Count_Sig;
     output [7:0]RX_Data;
     output RX_Done_Sig;


     /********************************************************/

     reg [3:0]i;
     reg [7:0]rData;
     reg isCount;
     reg isDone;

     always @ ( posedge CLK or negedge RSTn )
         if( !RSTn )
              begin
                  i <= 4d0;
                     rData <= 8d0;
                     isCount <= 1b0;
                     isDone <= 1b0;
                end
          else if( RX_En_Sig )
              case ( i )

                   4d0 :
                     if( H2L_Sig ) begin i <= i + 1b1; isCount <= 1b1; end         /*进入第0位,同时驱动bps_module开始计数*/

                     4d1 :
                     if( BPS_CLK ) begin i <= i + 1b1; end                          /*第0位中部,BPS_CLK发出第一个脉冲,忽略第0位*/

                     4d2, 4d3, 4d4, 4d5, 4d6, 4d7, 4d8, 4d9 :
                     if( BPS_CLK ) begin i <= i + 1b1; rData[ i - 2 ] <= RX_Pin_In; end

                     4d10 :
                     if( BPS_CLK ) begin i <= i + 1b1; end

                     4d11 :
                     if( BPS_CLK ) begin i <= i + 1b1; end

                     4d12 :
                     begin i <= i + 1b1; isDone <= 1b1; isCount <= 1b0; end

                     4d13 :
                     begin i <= 4d0; isDone <= 1b0; end

                endcase

    /********************************************************/

     assign Count_Sig = isCount;
     assign RX_Data = rData;
     assign RX_Done_Sig = isDone;


     /*********************************************************/

endmodule



module detect_module
(
    CLK, RSTn,
     RX_Pin_In,
     H2L_Sig
);
    input CLK;
     input RSTn;
     input RX_Pin_In;
     output H2L_Sig;

     /******************************/

     reg H2L_F1;
     reg H2L_F2;

     always @ ( posedge CLK or negedge RSTn )
         if( !RSTn )
              begin
                    H2L_F1 <= 1b1;
                     H2L_F2 <= 1b1;
                end
          else
              begin
                    H2L_F1 <= RX_Pin_In;
                     H2L_F2 <= H2L_F1;
                end

    /***************************************/

    assign H2L_Sig = H2L_F2 & !H2L_F1;

    /***************************************/

endmodule
module rx_bps_module
(
    CLK, RSTn,
     Count_Sig,
     BPS_CLK
);

    input CLK;
     input RSTn;
     input Count_Sig;
     output BPS_CLK;

     /***************************/

     reg [12:0]Count_BPS;

     always @ ( posedge CLK or negedge RSTn )
        if( !RSTn )
             Count_BPS <= 13d0;
         else if( Count_BPS == 13d5207 )
             Count_BPS <= 13d0;
         else if( Count_Sig )
             Count_BPS <= Count_BPS + 1b1;
         else
             Count_BPS <= 13d0;

     /********************************/

    assign BPS_CLK = ( Count_BPS == 12d2604 ) ? 1b1 : 1b0; //在周期中间采集数据

    /*********************************/

endmodul
