升压转换器 (Boost)

需要将输入电压转换为较高的输出电压时,升压转换器 (Boost)是唯一的选择。

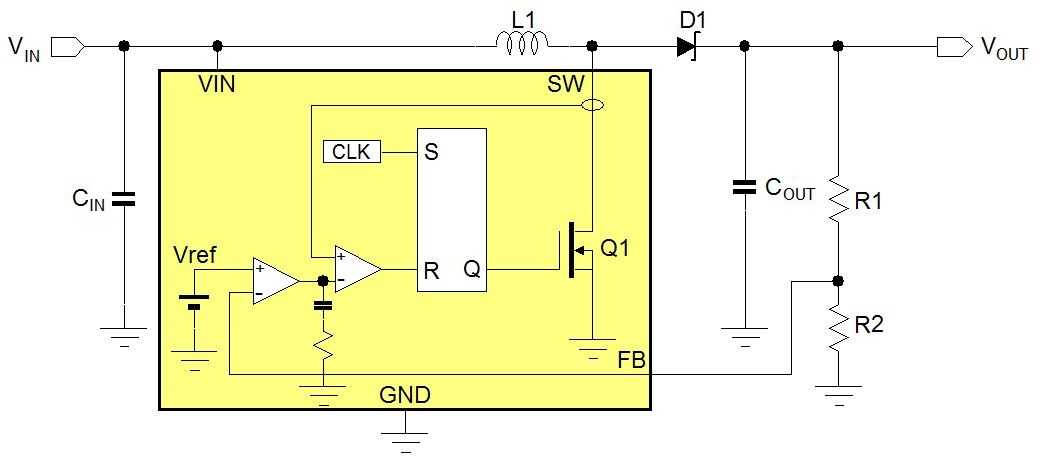

升压转换器透过内部 MOSFET 对电压充电来达成升压输出的目的,而当 MOSFET 关闭时,透过负载整流使该电感放电。

电感充电及放电间的转换过程,会反转经过该电感的电压方向,进而逐步将电压拉抬得比输入电压更高。MOSFET的切换占空比决定了升压比;回授回路则控制占空比以维持稳定的输出电压。输出电容扮演缓冲角色,以降低输出电压纹波。

MOSFET 的额定电流及升压转换器的升压比决定该升压转换器的负载电流上限;MOSFET 的额定电压则决定其输出电压上限。有些升压转换器会将整流器与 MOSFET 整合在一起,以提供同步整流功能。
