在FPGA逻辑电路中，输入信号的边缘检测是一个常用的操作，这算是FPGA的基本功之一。
信号边缘检测应用十分广泛，例如：通信协议的时序操作，按键的检测等，都应用到按键的检测。按键的检测分为上升沿和下降沿两种，基本的检测思想是一致的。本博客的思想是先介绍阻塞和非阻塞两种赋值，在理解这个的基础上然后去分析边缘检测。这里，首先分析一下Verilog语言中阻塞赋值（=）和非阻塞赋值（<=）的区别，给出相应的案例来帮助理解：
module prj1(in,b,c,d,clk,rst_n); input in; input clk; input rst_n; output b,c,d; reg b,c,d; always @(posedge clk or negedge rst_n) begin if(!rst_n) begin b <=0; c <=0; d <=0; end else begin b <=in; c <=b; d <=c; end end endmodule

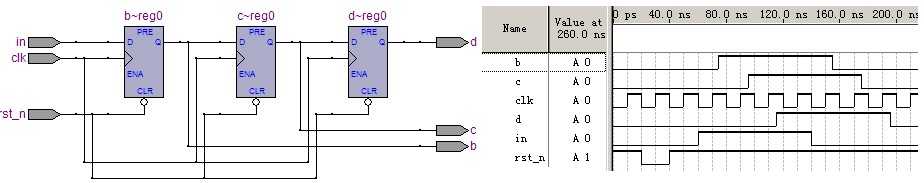

这个目的是为了展示非阻塞赋值过程中的时序变化，对应的RTL电路图和仿真波形如下图：
从仿真图可以看书，b,c,d是在每个时钟后依次传递的，如果采用阻塞赋值，如果in改变，那么b,c,d立刻改变，这个就在这里不给出仿真。
阻塞赋值和非阻塞赋值的另外一个区别在于综合的时候，如果输出只有d，bc作为中间变量，阻塞赋值在综合的过程中会自动省略掉中间过程。给出如下仿真，理解更为清楚
module prj1(in,b,c,clk,rst_n); input in; input clk; input rst_n; output b,c; reg b,c, e,f, m,n; /* <= */ always @(posedge clk or negedge rst_n) begin if(!rst_n) b <=0; else begin e <=in; f <=e; b <=f; end end /* = */ always @(posedge clk or negedge rst_n) begin if(!rst_n) c=0; else begin m = in; n = m; c = n; end end endmodule

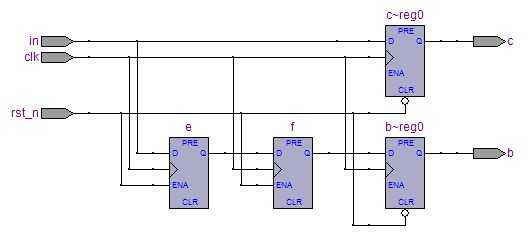

综合后结果如图，可以看出，采用阻塞赋值，综合后的逻辑单元只有一个，中间变量m,n直接省去了。
信号边缘检测：
回归主题，现在谈谈边缘检测思想。我们姑且这么叫：b<=in; status<=b 称为 in到status的一次延迟赋值（延迟时间为一个时钟），in到status的n次延迟就以此类推。
输入 in: 1 1 1 1 1 0 0 0 0 0 0 0 1 1 1
一次延迟 delay1: x 1 1 1 1 1 0 0 0 0 0 0 0 1 1 1
输入取反 ~in： 0 0 0 0 0 1 1 1 1 1 1 1 0 0 0
一次延迟取反 ~delay1:x 0 0 0 0 0 1 1 1 1 1 1 1 0 0 0
上升沿检测：(~delay1)&in --in bit13
下降沿检测：(~in)&delay1 --in bit6
说明：针对边缘毛刺多的地方，比如按键的消除抖动，这里面的延迟需要设定够大（比较好的按键消抖时间20ms左右），通过对时钟的分频进行一次延迟赋值，这样子就能够消除延迟中的抖动，并且能够很好的检测出来按键的边缘。
给出一个简单的边缘检测程序：
module prj1(clk,rst_n,in,pos_edge,neg_edge); input clk,rst_n,in; output pos_edge,neg_edge; reg delay1; reg pos_edge,neg_edge; always @(posedge clk or negedge rst_n) begin if(!rst_n) begin delay1<=0; pos_edge<=0; neg_edge<=0; end else begin delay1<=in; pos_edge <=(~delay1)∈ neg_edge <=(~in)&delay1; end end endmodule

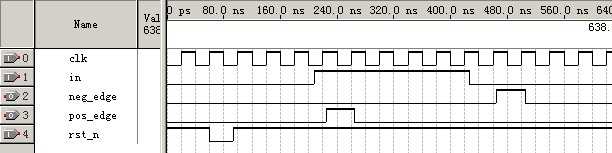

仿真结果如图：
原文：http://www.cnblogs.com/shangzhimeng/p/3512693.html
