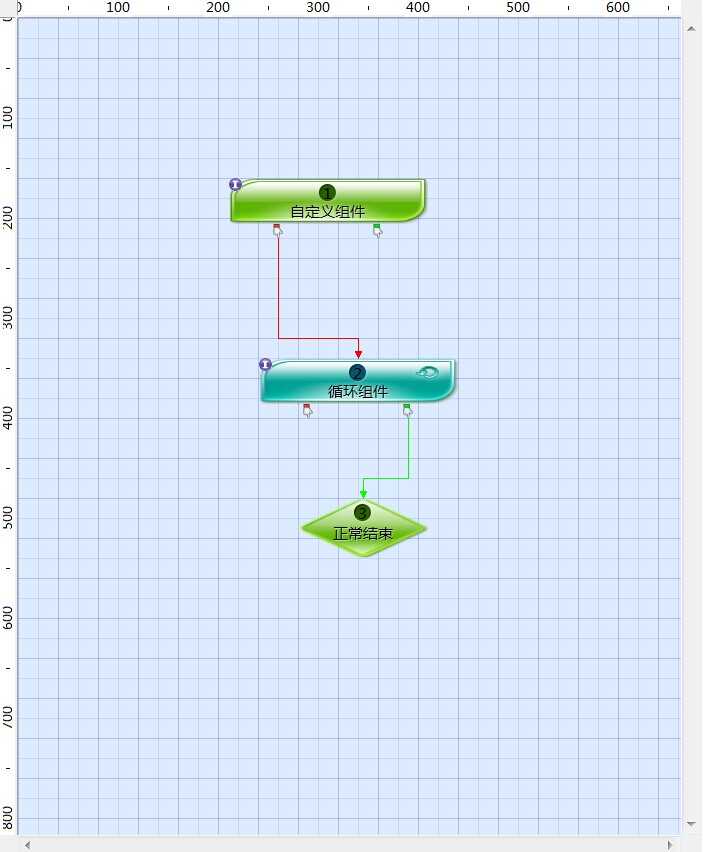

网格和标尺效果如上图所示。
添加网格比较简单，也可以自己实现，主要思路是为编辑器添加一个GridLayer。但是还是建议参考eclipse自己的GEF样例来实现。
需要注意两个部分：
1、重写org.eclipse.gef.ui.parts.GraphicalEditor.configureGraphicalViewer()，加入以下部分
getGraphicalViewer().setProperty( SnapToGrid.PROPERTY_GRID_ENABLED, true); // We keep grid visibility and enablement in sync getGraphicalViewer().setProperty( SnapToGrid.PROPERTY_GRID_VISIBLE, true);
2、重写节点的EditPart的getAdapter方法
if (key == SnapToHelper.class) { List snapStrategies = new ArrayList(); Boolean val = (Boolean) getViewer().getProperty( RulerProvider.PROPERTY_RULER_VISIBILITY); if (val != null && val.booleanValue()) snapStrategies.add(new SnapToGuides(this)); val = (Boolean) getViewer().getProperty( SnapToGrid.PROPERTY_GRID_ENABLED); if (val != null && val.booleanValue()) snapStrategies.add(new SnapToGrid(this)); int size = snapStrategies.size(); if (size == 0) return null; SnapToHelper delegates[] = new SnapToHelper[size]; for (int i = 0; i < size; i++) delegates[i] = (SnapToHelper) snapStrategies.get(i); return new CompoundSnapToHelper(delegates); }
以上即可完成添加网格。
如果要添加标尺呢？GEF提供了RulerComposite，可以方便的完成这个操作。
我们可以注意到，早前的那张图里，标尺是占据着整个编辑器的外层的，于是我们可以想到，只要替换编辑器的Parent Compostie为RulerComposite即可完成。
所以，同样是重写createGraphicalViewer方法，加入一下代码：
rulerComp = new RulerComposite(parent, SWT.NONE); super.createGraphicalViewer(rulerComp); rulerComp .setGraphicalViewer((ScrollingGraphicalViewer) getGraphicalViewer());
但是，这样还不能算是结束，还需要重写getGraphicalControl方法
protected Control getGraphicalControl() { // return getGraphicalViewer().getControl(); return rulerComp; }
//事实上，这一步并不是必要的，如果你把rulerComposite作为GraphicalViewer的Control,那么，这一步就是多余的。
完成了以上，就完成了网格和标尺的添加。
当然，你可能会注意到你的网格和图中的田字型网格并不一致，这是因为我重写了RootEditPart并且提供了自己的GridLayer。
