DMAC也可以和外设进行数据交互。之前我们曾使用PDC进行USART的数据回显，这次就使用DMAC完成相同的工作。而且由于DMAC有内部的缓冲区，实现起来更为简单。
因为之前已经做过相关的实验，这里不再重复。需要注意的是，要注意JP11的跳线，以选择正确的协议（RS232）。另外，如果使用硬件握手协议的话，注意设置PC端串口通信软件的线路控制信号。
另外，由于不再使用手动的缓冲区和PDC，所以不需要进行相关的设置。同时，也不用再使用USART的接收超时功能。
本次使用的通道依然为通道0：
|
1 |
#define DMAC_CH 0 |
启用DMAC：
|
1 |
// 代码略... |
设置DSCR为0，以进行单次传输：
|
1 |
DMAC->DMAC_CH_NUM[DMAC_CH].DMAC_DSCR = 0; |
设置SADDR以及DADDR。
因为数据都在US_RHR和US_THR的低位上，所以将源地址和目标地址分别设为这两个寄存器的地址即可。
|
1
2
3
4 |
DMAC->DMAC_CH_NUM[DMAC_CH].DMAC_SADDR = &(USART1->US_RHR);DMAC->DMAC_CH_NUM[DMAC_CH].DMAC_DADDR = &(USART1->US_THR); |
设置CTRLA和CTRLB。
在USART数据位为8位时，一次传输一个字节即可。
|
1
2
3
4
5
6
7
8
9
10 |
DMAC->DMAC_CH_NUM[DMAC_CH].DMAC_CTRLA = DMAC_CTRLA_BTSIZE(16) // 进行16次传输 | DMAC_CTRLA_SRC_WIDTH_BYTE // 一次传输一个字节 | DMAC_CTRLA_DST_WIDTH_BYTE // 同上 ;DMAC->DMAC_CH_NUM[DMAC_CH].DMAC_CTRLB = DMAC_CTRLB_FC_PER2PER_DMA_FC //外设至外设的传输 | DMAC_CTRLB_SRC_INCR_FIXED // 传输时源地址固定 | DMAC_CTRLB_DST_INCR_FIXED // 传输时目标地址固定 ; |
设置CFG寄存器。

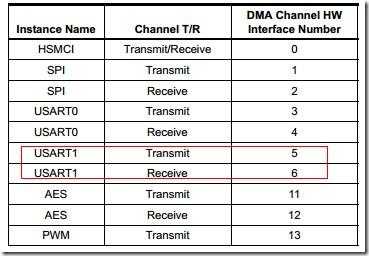

因为DMAC和USART1之间有硬件握手接口，所以这里使用硬件握手接口即可（否则需要使用软件握手接口手动触发传输）。USART1的发送接口号为5，接收接口号为6：
由于需要尽快将DMAC内部缓冲区的内容传输出去，所以一旦其数据量可以发送，就发送出去。
|
1
2
3
4
5
6
7
8 |
DMAC->DMAC_CH_NUM[DMAC_CH].DMAC_CFG = DMAC_CFG_SRC_H2SEL_HW // 使用硬件握手 | DMAC_CFG_DST_H2SEL_HW | DMAC_CFG_SRC_PER(6) // 接口号 | DMAC_CFG_DST_PER(5) | DMAC_CFG_SOD_DISABLE | DMAC_CFG_FIFOCFG_ASAP_CFG // 尽快发送数据 ; |
启用中断。
在传输任务完成后，需要重新启用通道，以重新开始任务。
|
1
2 |
DMAC->DMAC_CHER = DMAC_CHER_ENA0 << DMAC_CH;// NVIC中断设置的代码略... |
中断处理。
在中断中重新设置CTRLA寄存器的BTSIZE字段，再启用通道即可。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15 |
void
DMAC_Handler(void){ uint32_t status = DMAC->DMAC_EBCISR; // 判断是否为指定中断 if
(status & (DMAC_EBCISR_CBTC0 << DMAC_CH)) { // 设置 CTRLA DMAC->DMAC_CH_NUM[DMAC_CH].DMAC_CTRLA &= ~(uint32_t)DMAC_CTRLA_BTSIZE_Msk; DMAC->DMAC_CH_NUM[DMAC_CH].DMAC_CTRLA |= DMAC_CTRLA_BTSIZE(16); // 再次启用通道 DMAC->DMAC_CHER = DMAC_CHER_ENA0 << DMAC_CH; }} |
