有限状态机的使用在数字设计中非常普遍，下面对自己近期的使用做下总结。

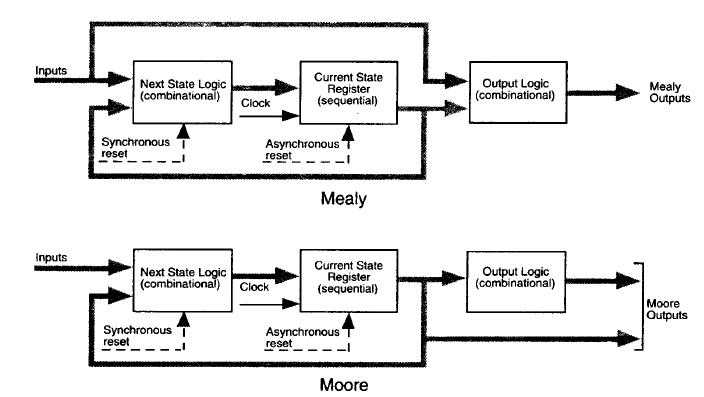

状态机的种类：
对于代码实现，往往分三个部分：

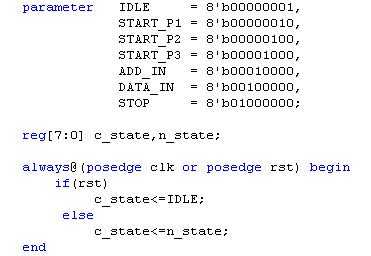

1 时序部分：也就是当前状态的存储。
2 组合逻辑中，状态转换部分。

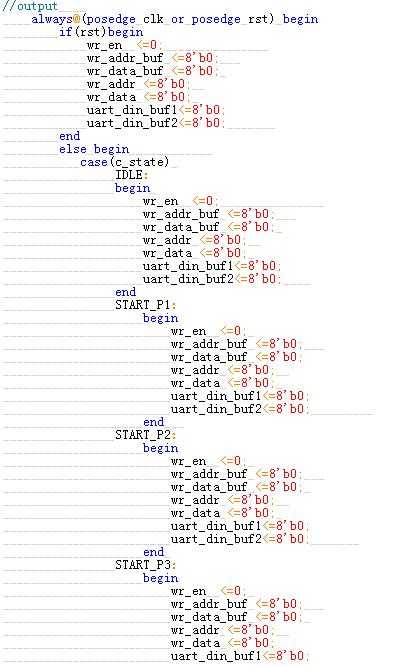

3 组合逻辑，输出部分。

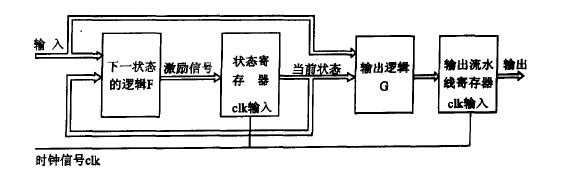

当然输出这部分为了与后面逻辑同步，可以采用流水线输出（pipelined output），如下图：
综上所述，用上述格式写状态机会一路了然，特别是复杂状态下，更显清晰，故应该养成以上代码风格。
原文：http://www.cnblogs.com/eric1/p/3574888.html
