1.打开OrCAD Capture
然后可以新建工程，也可以直接建library
①简单的元器件建立
第一个框是器件大小框
添加表框
添加链接端口
更改端口属性

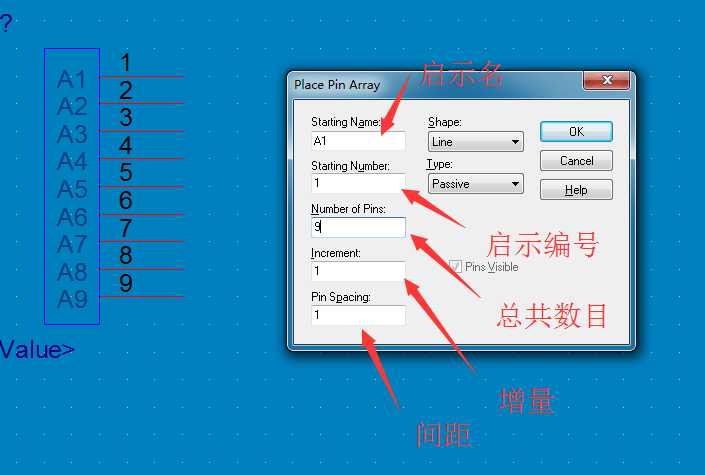

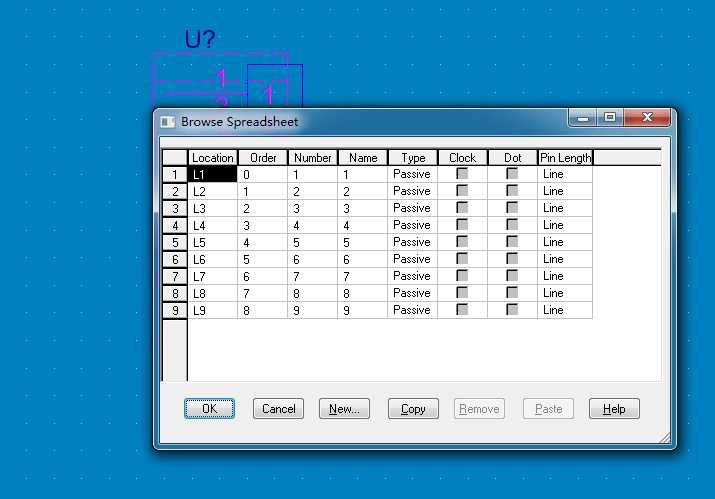

放置管脚矩阵
②复合原件的创建

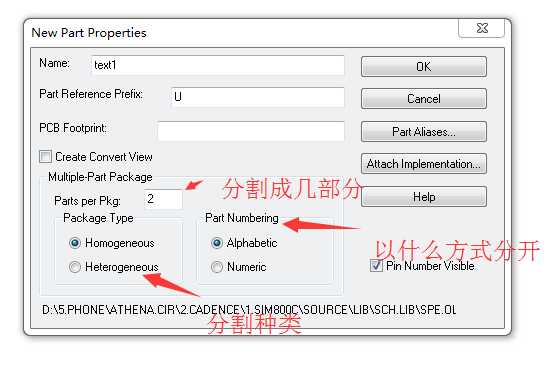

创建选项

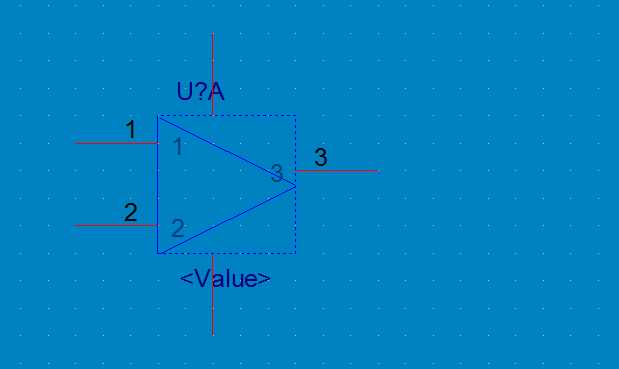

创建A部分

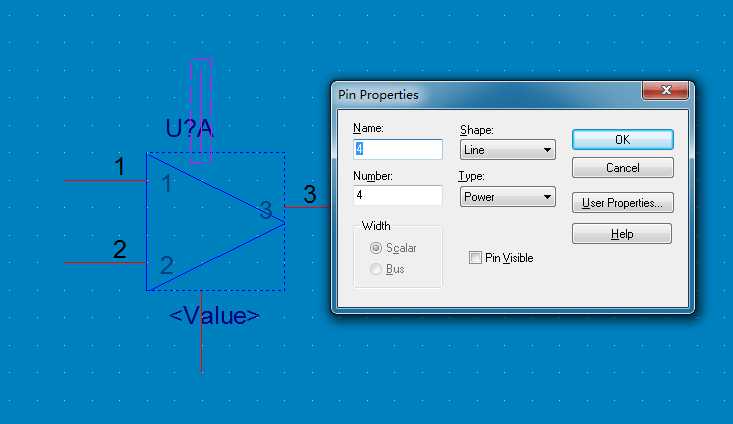

上下两根连接线为power
取消吸附点
键盘end键为刷新

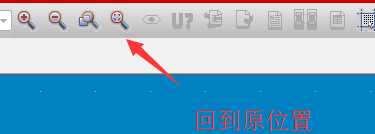

点此回到原位置；

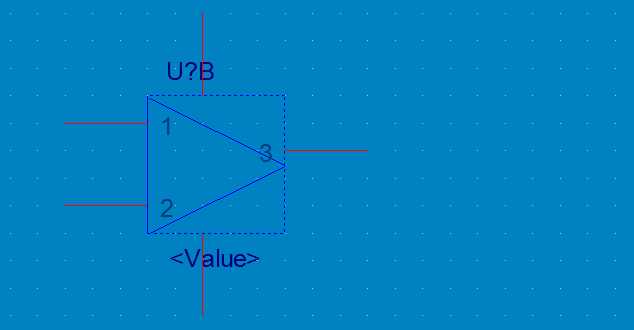

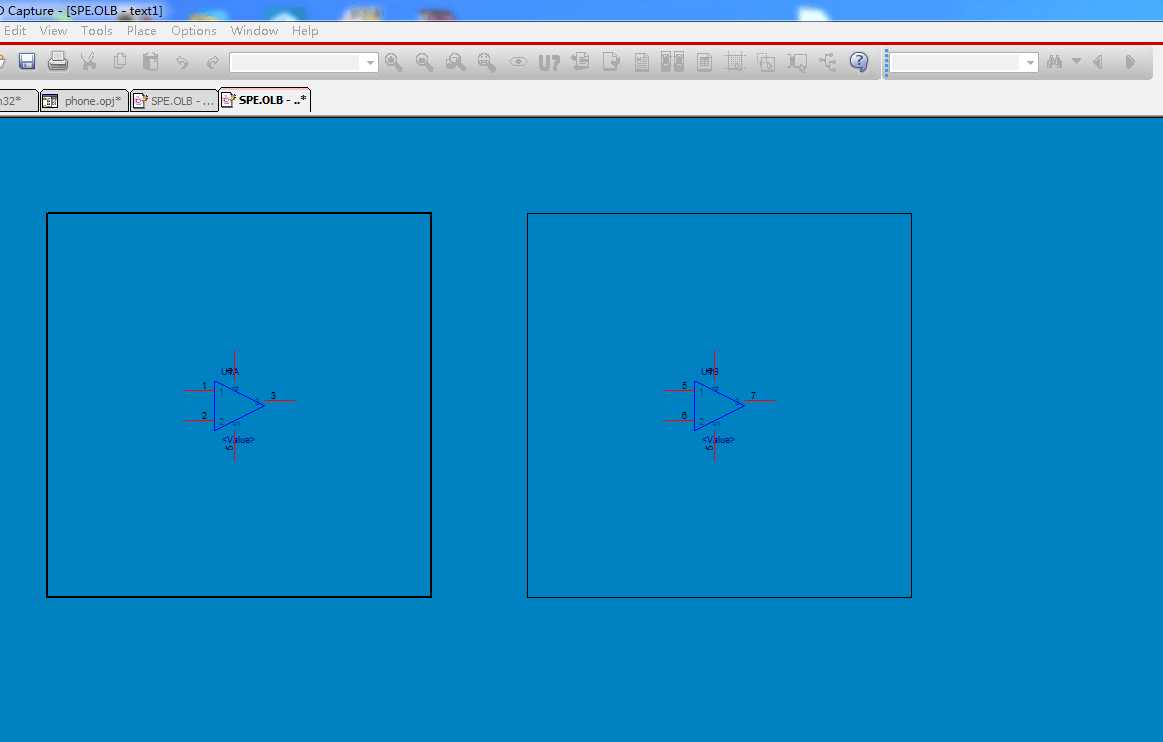

Ctrl + N 切换到（下一部分）B部分，Ctrl + B 切换到（上一部分）（可以有许多部分构成一个元件）

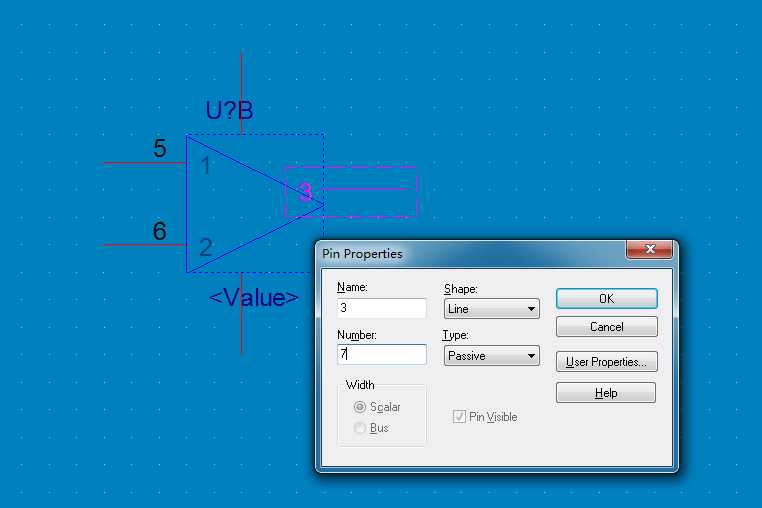

B部分需要和A部分管脚编号不一样；

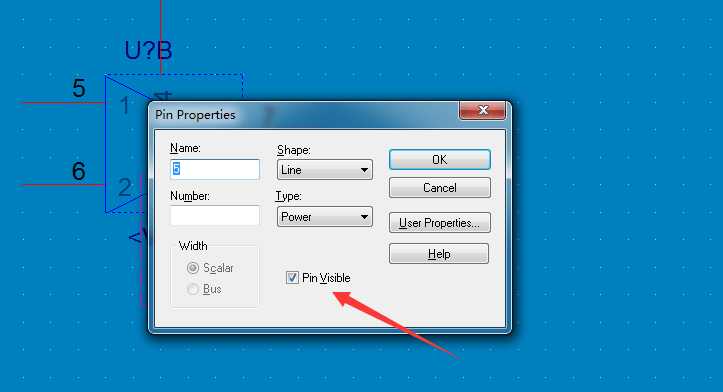

电源管脚默认是不显示的，，Pin Visible 打钩后显示。
查看全图：
View > Package
设置属性：（每一部分设置）
Options > Part Propertios
