OSPF系列

实验一、点对点链路上的OSPF

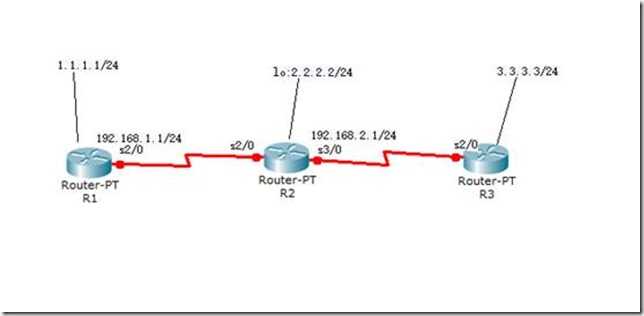

拓扑图

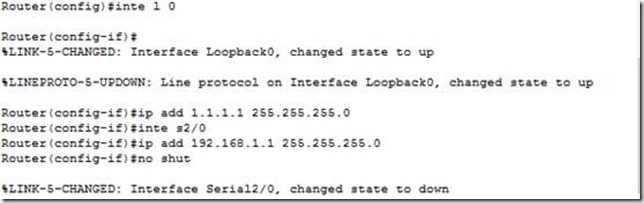

1. 首先配置好路由器R1接口地址和回环地址

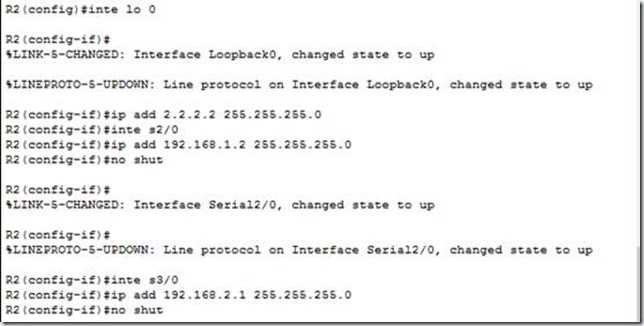

2. 配置路由器R2的接口地址和回环地址

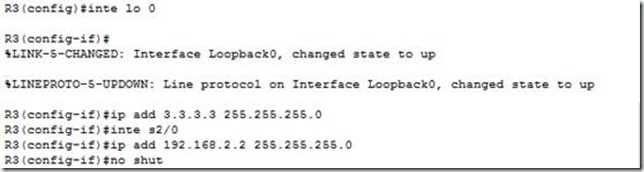

3. 配置路由器R3的接口地址和环回地址

4. 配置R1的OSPF协议

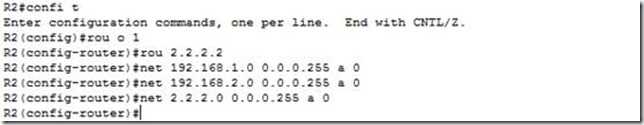

5. 配置R2的OSPF协议

6. 配置R3的OSPF协议

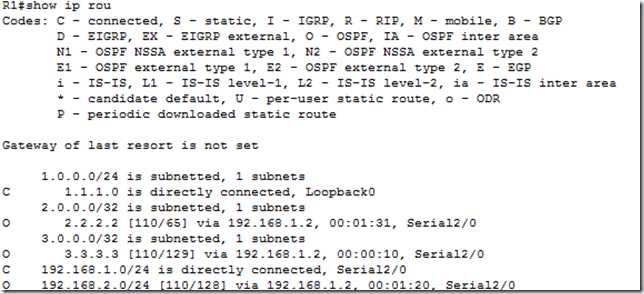

7. 实验调试-show ip route

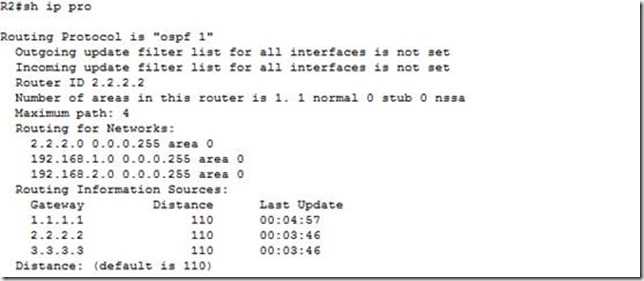

8. 实验调试-show ip protocol

9. 实验调试-show ip ospf

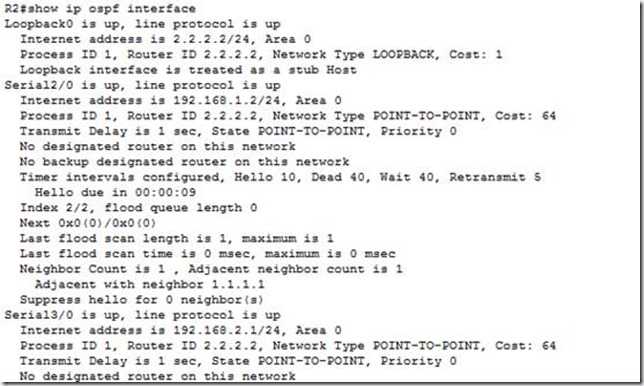

10. 实验调试-show ip ospf interface

11. 实验调试-show ip ospf neighbor

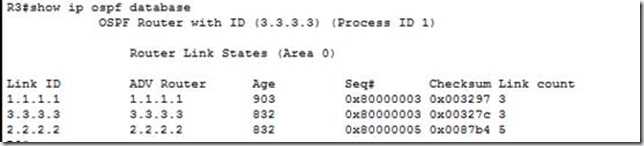

12. 实验调试-show ip ospf database

实验二、广播多路访问链路上的OSPF

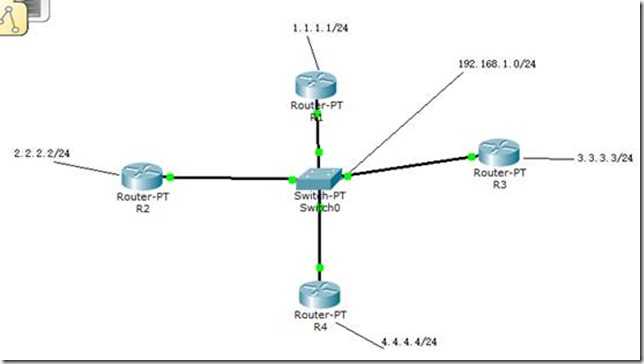

实验拓扑图

1. 分别配置好路由器的ip地址和环回地址，路由器与交换机相连的接口的IP地址为192.168.1.0网段。最后的主机号依次对应路由器编号。

2. 配置路由器R1

3. 配置路由器R2

4. 配置路由器R3

5. 配置路由器R4

6. 实验调试——show ip ospf neighbor（输出表明在该广播多路访问网络中，R1是DR,R2是BDR,R3和R4为DROTHER）

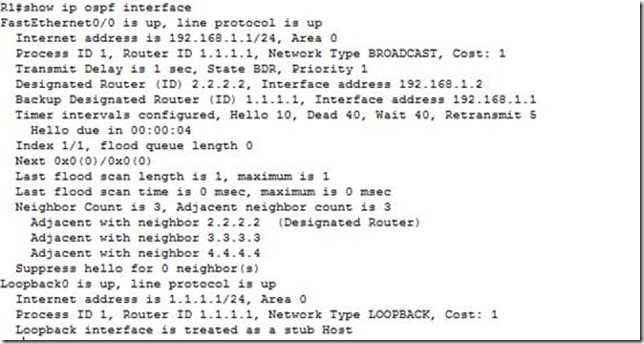

7. 实验调试——show ip ospf interface

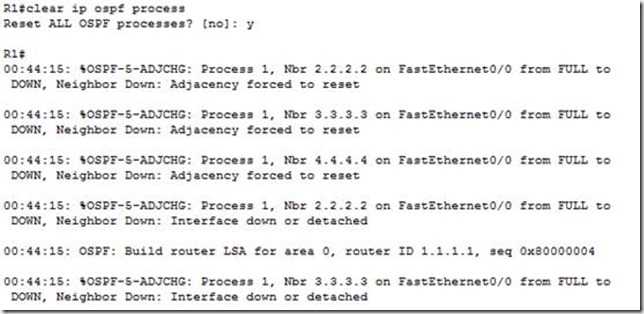

8. 实验调试——debug ip ospf adj（显示 OSPF邻接关系创建或中断的过程）

以上输出表明：

1、 DR重新选举的过程和结果，新的DR是R1，BDR是R4

2、 在 OSPF邻接关系建立的过程中，接口的状态的变化包括DOWN、2 Way、EXSTART、EXCHANGE、Loading和 FULL。

实验三、OSPF的认证

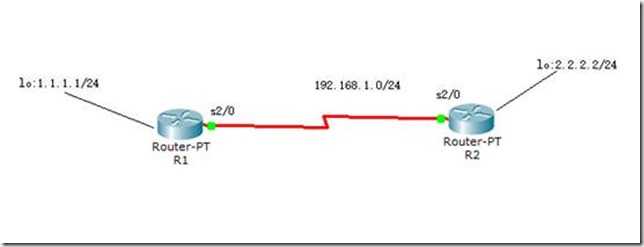

实验拓扑

1. 配置路由器R1

2. 配置路由器R2

3. 实验调试——show ip ospf interface

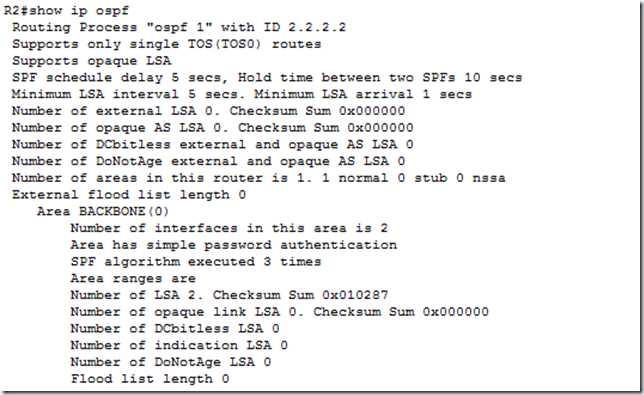

4. 实验调试——show ip ospf

A. 基于区域的OSPF MD5认证

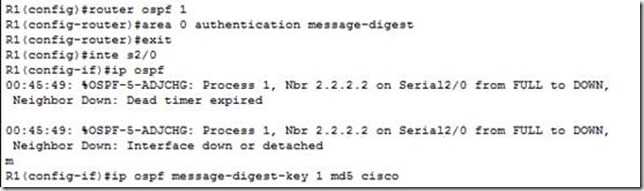

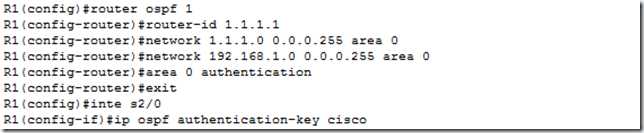

a) R1配置

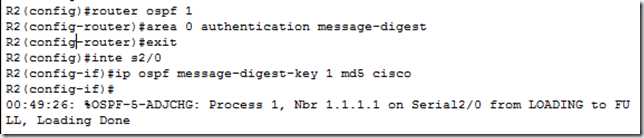

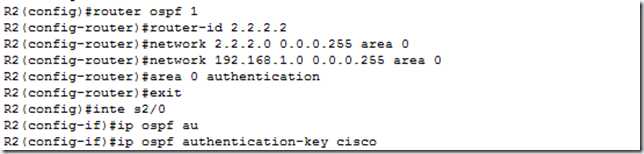

b) R2配置

c) 实验调试——show ip ospf interface

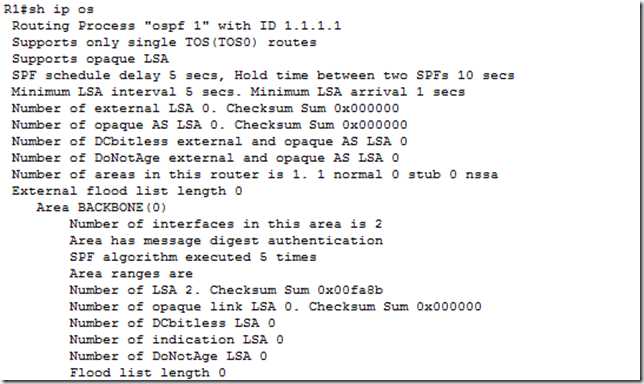

d) 实验调试——show ip ospf

B. 基于链路的OSPF 简单口令认证

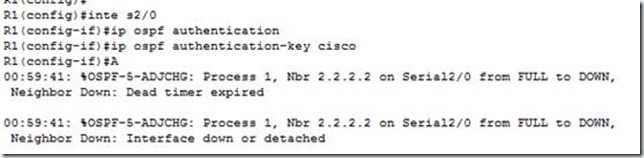

a) 配置R1

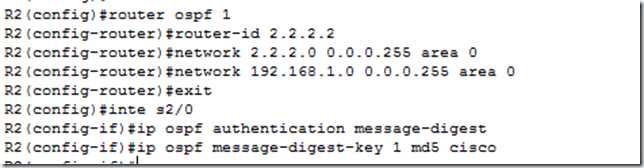

b) 配置R2

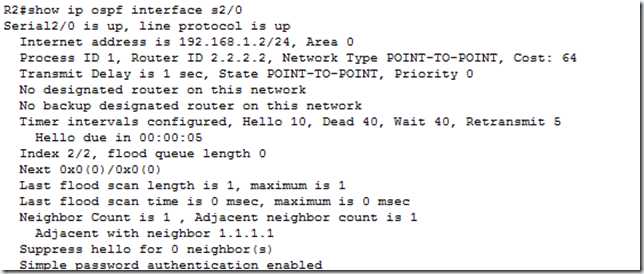

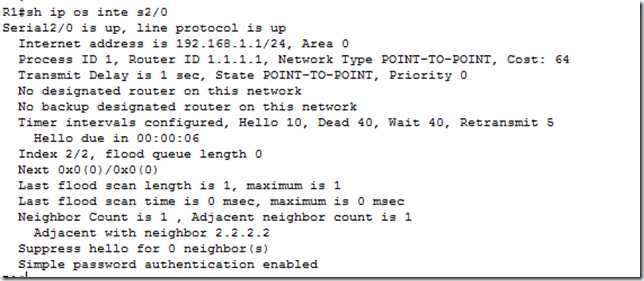

c) 实验调试——show ip ospf interface

C. 基于链路的OSPF MD5认证

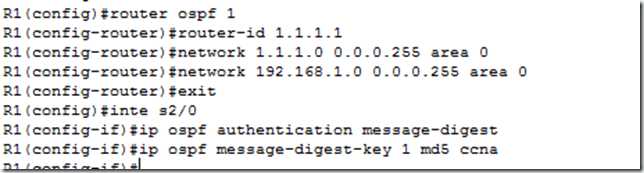

A. 配置R1

B. 配置R

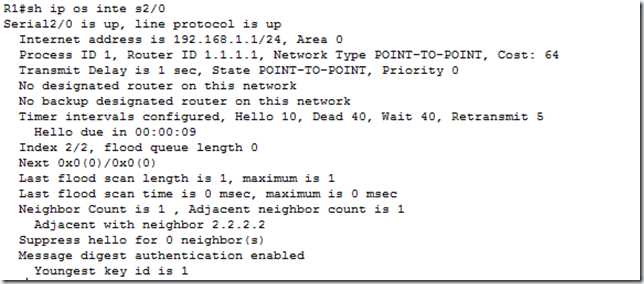

C. 实验调试——show ip ospf interface
