1.打开OrCAD Capture
然后可以新建工程，也可以直接建library
（打开
后 选择：OrCAD Capture CIS）
背景颜色 Options > Preferences
①简单的元器件建立
第一个框是器件大小框
添加表框
添加链接端口
更改端口属性

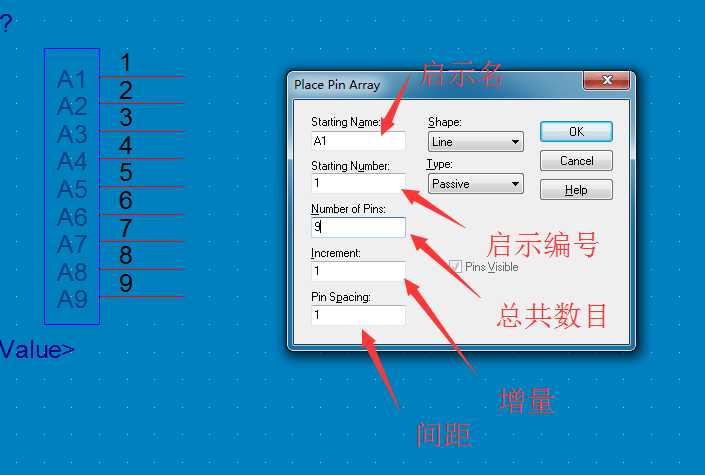

放置管脚矩阵
②复合原件的创建

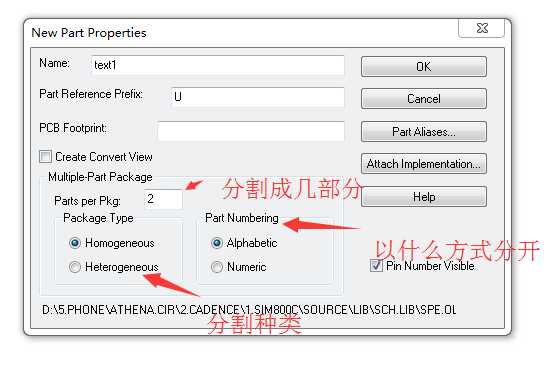

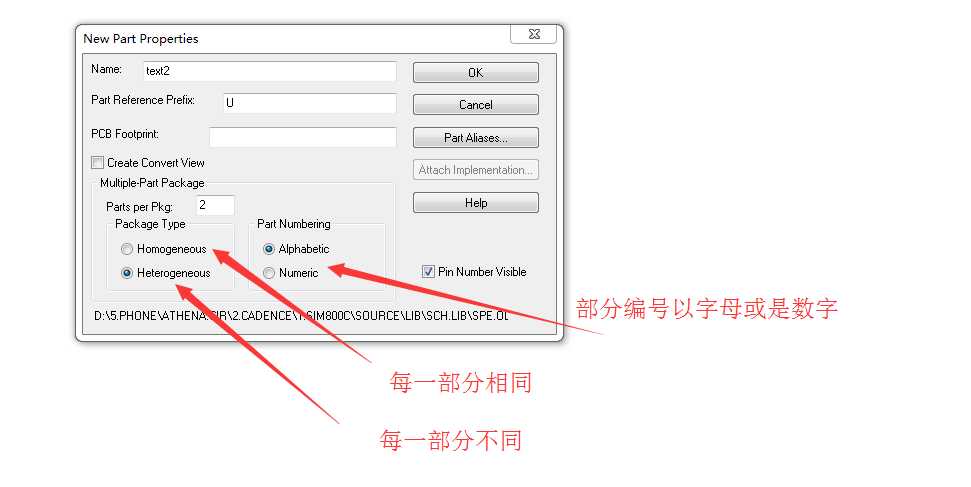

创建选项

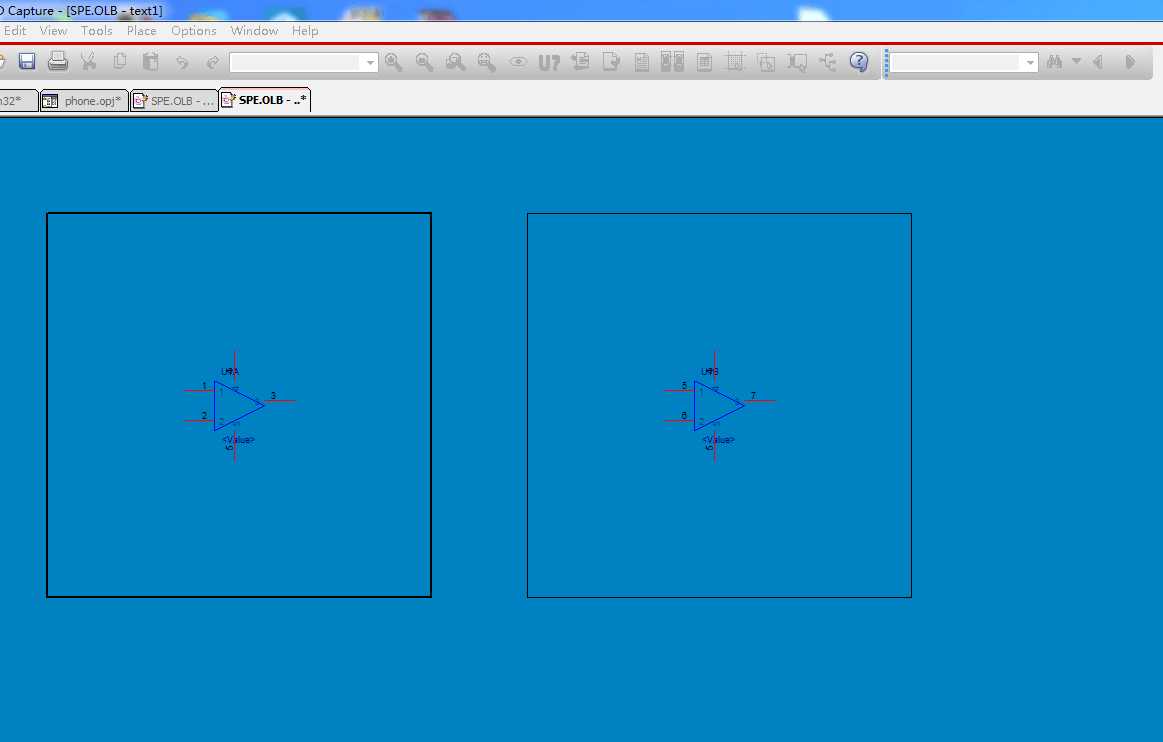

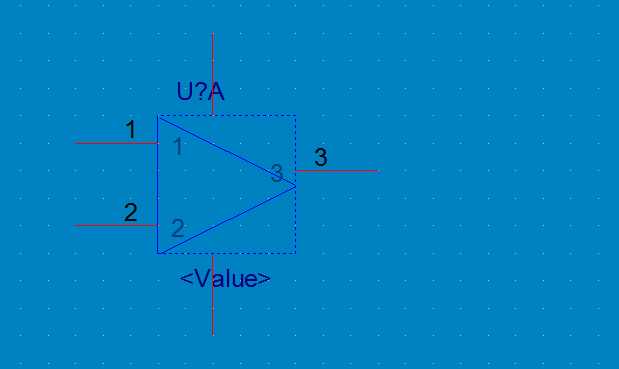

创建A部分

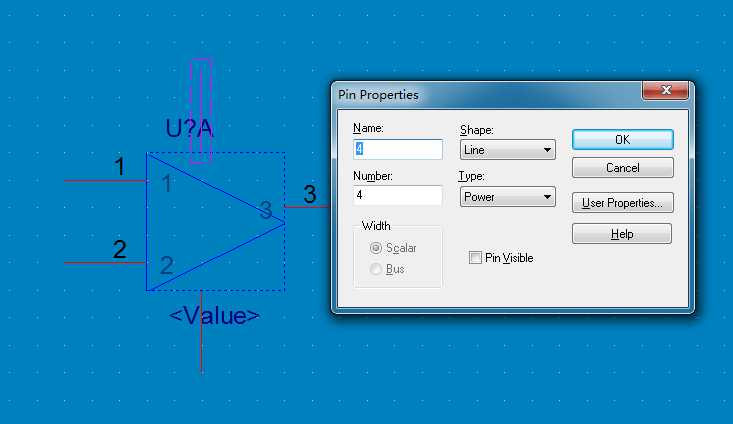

上下两根连接线为power
取消吸附点
键盘end键为刷新

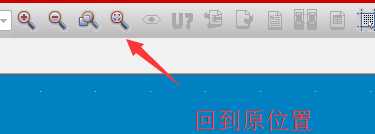

点此回到原位置；

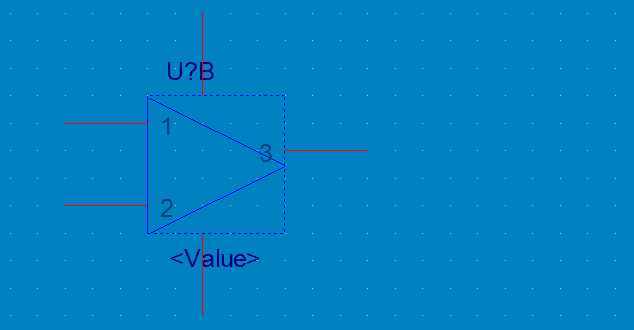

Ctrl + N 切换到（下一部分）B部分，Ctrl + B 切换到（上一部分）（可以有许多部分构成一个元件）

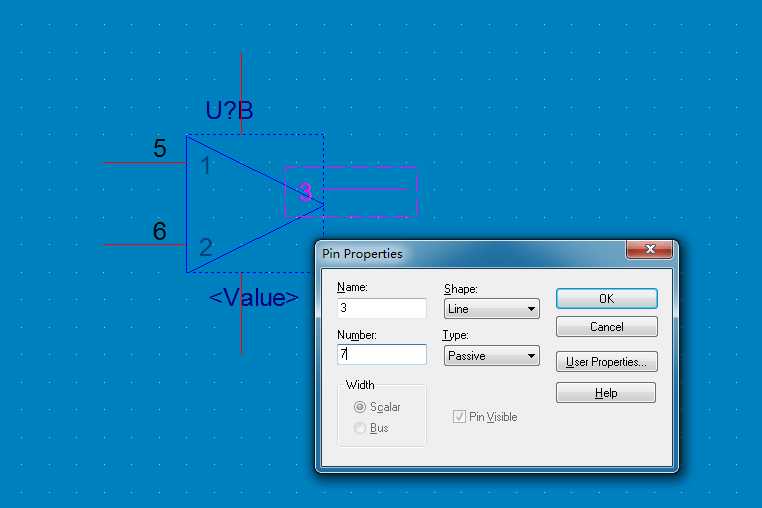

B部分需要和A部分管脚编号不一样；

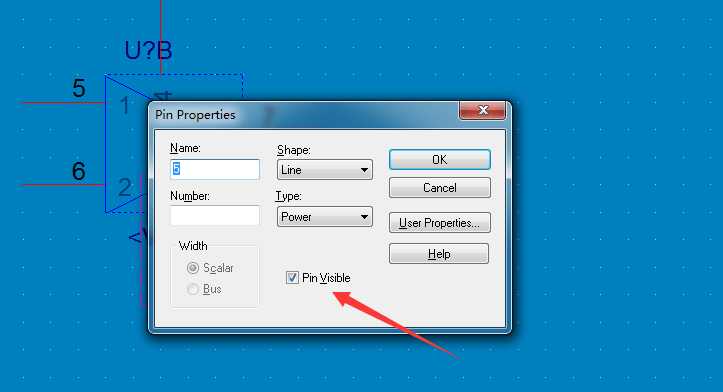

电源管脚默认是不显示的，，Pin Visible 打钩后显示。
查看全图：
View > Package

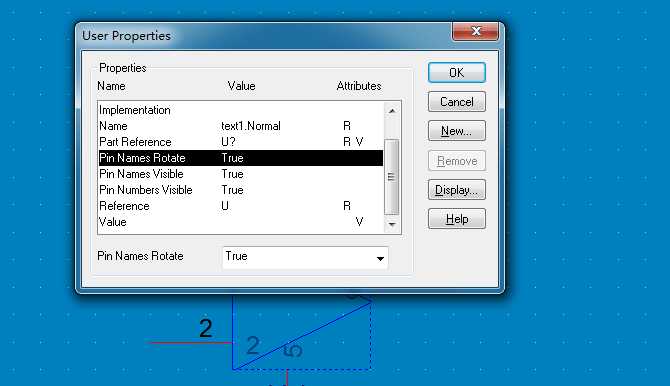

设置属性：（每一部分设置）
Options > Part Propertios
③创建分割元件
两种创建方法

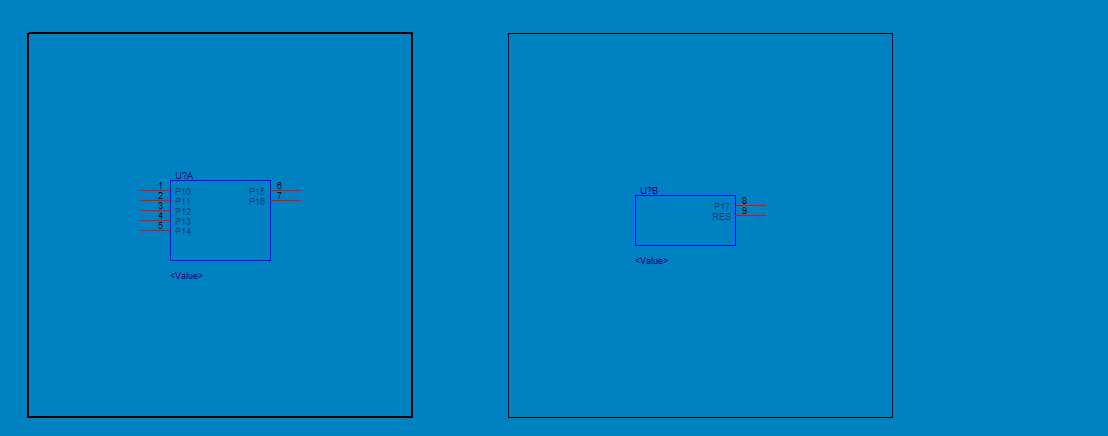

法1
--

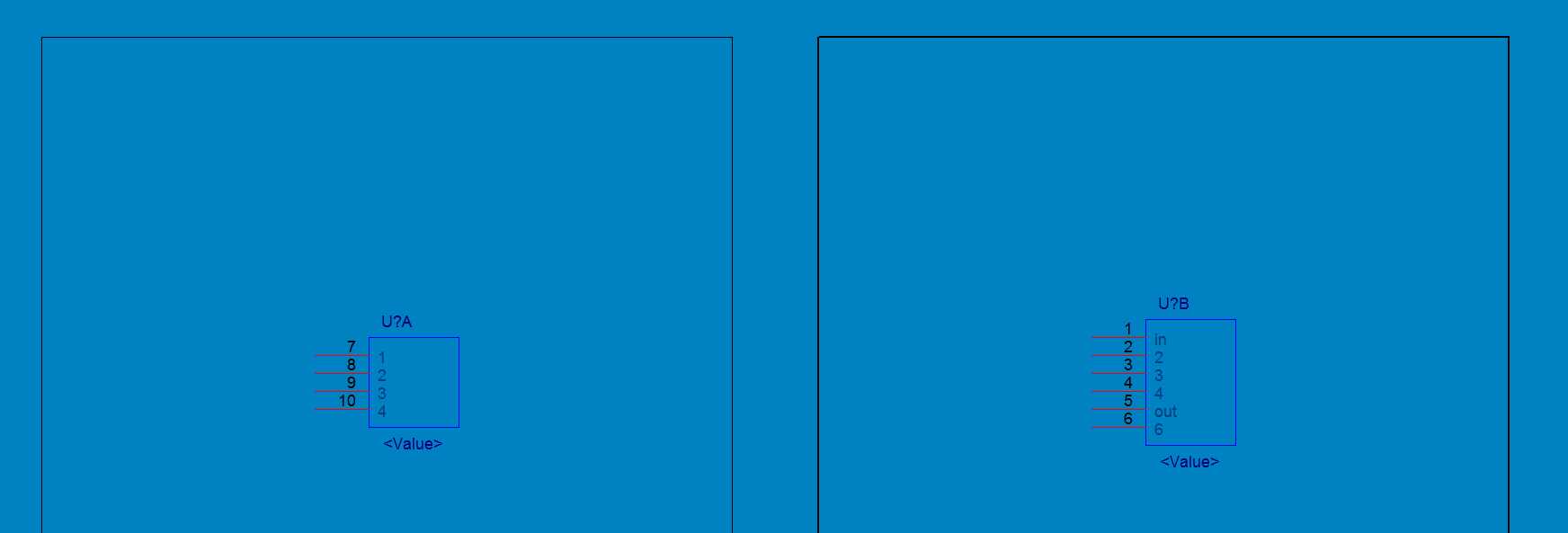

每一部分完全不一样，但端口编号不能重复
法2

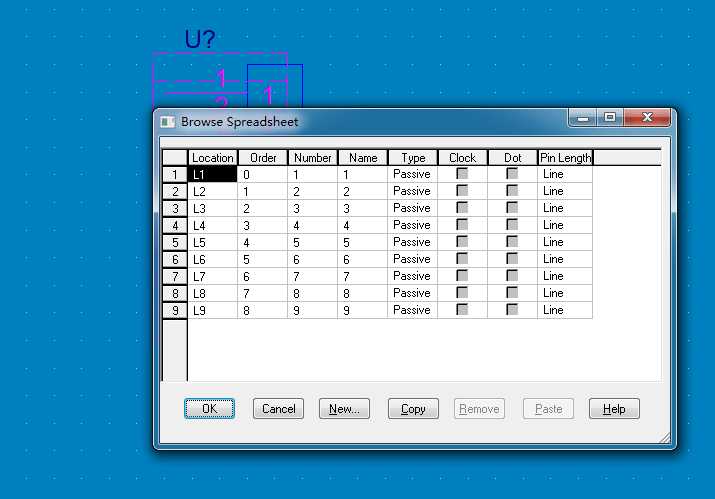

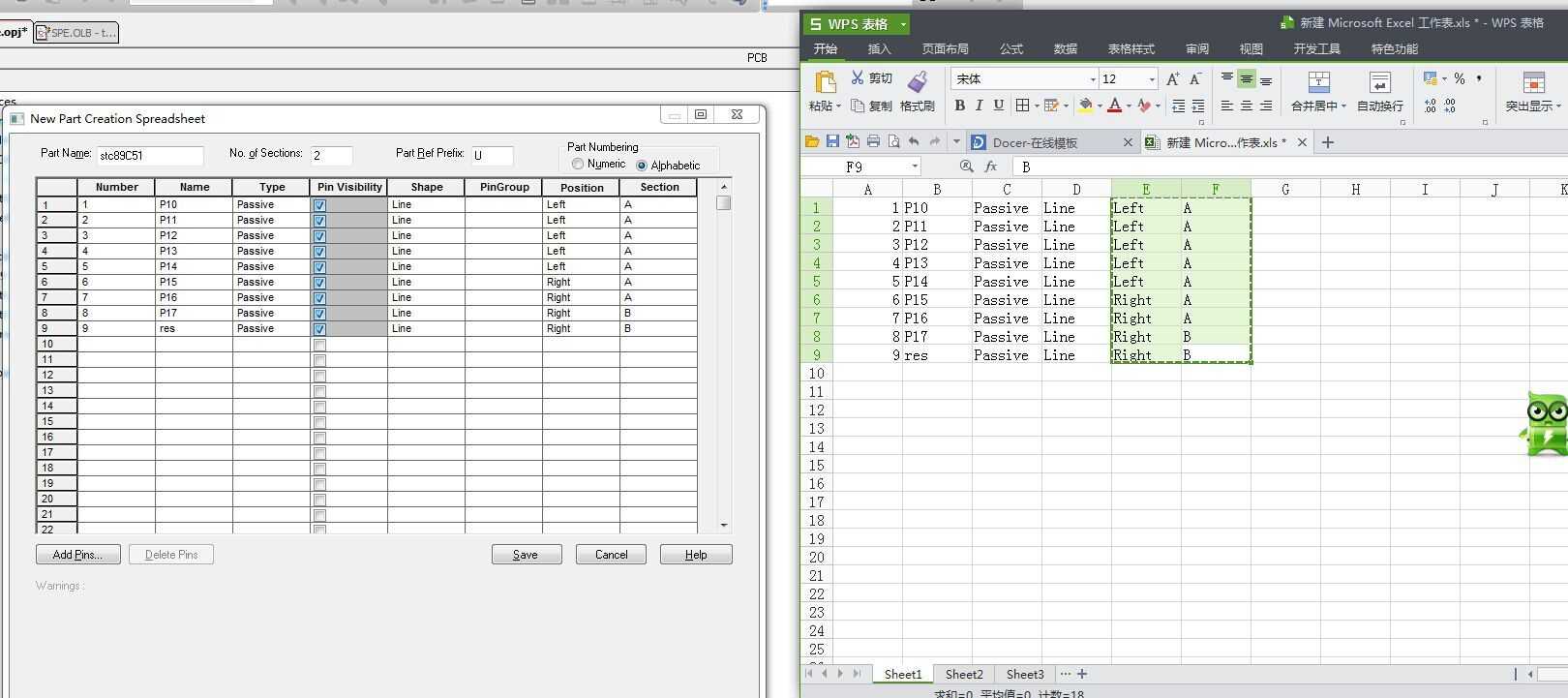

填表方式来创建
右键 ：

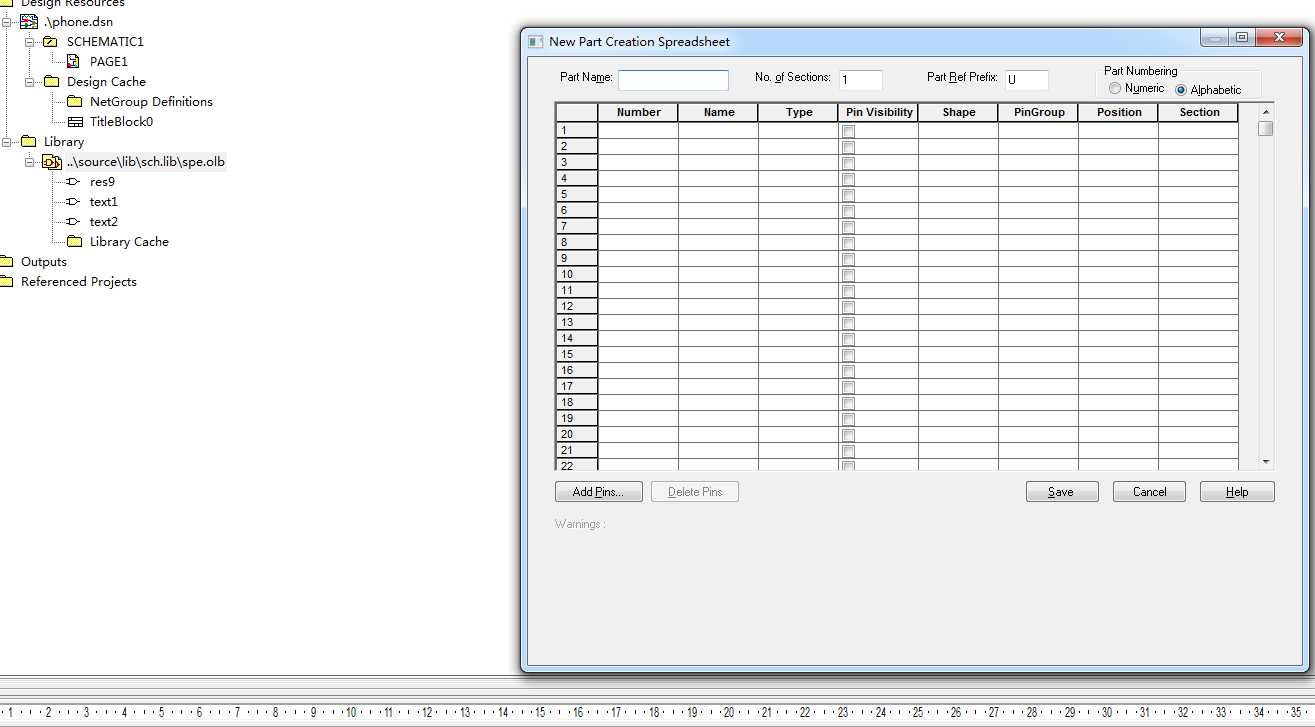

New Part From Spreadsheet
然后新建新建 Microsoft Excel 工作表 然后倒入
点击 Save

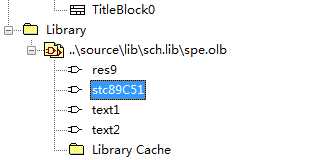

便创建好stc89c51元件了
查看如下：
用表格法也可以创建单个元件，部分选项，选择1部分即可（这种方法创建元件很快）

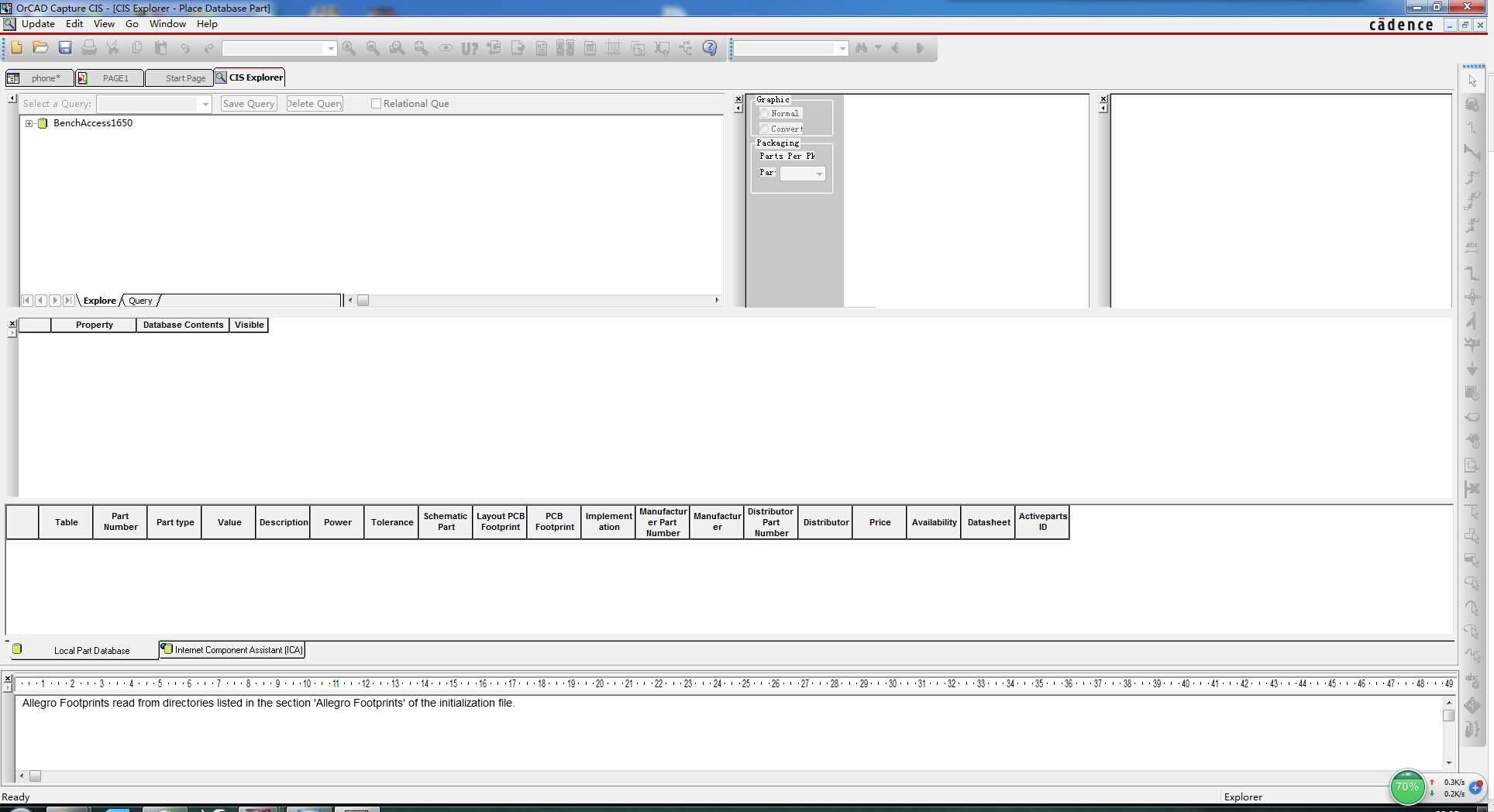

④CIS网上数据库直接抓取

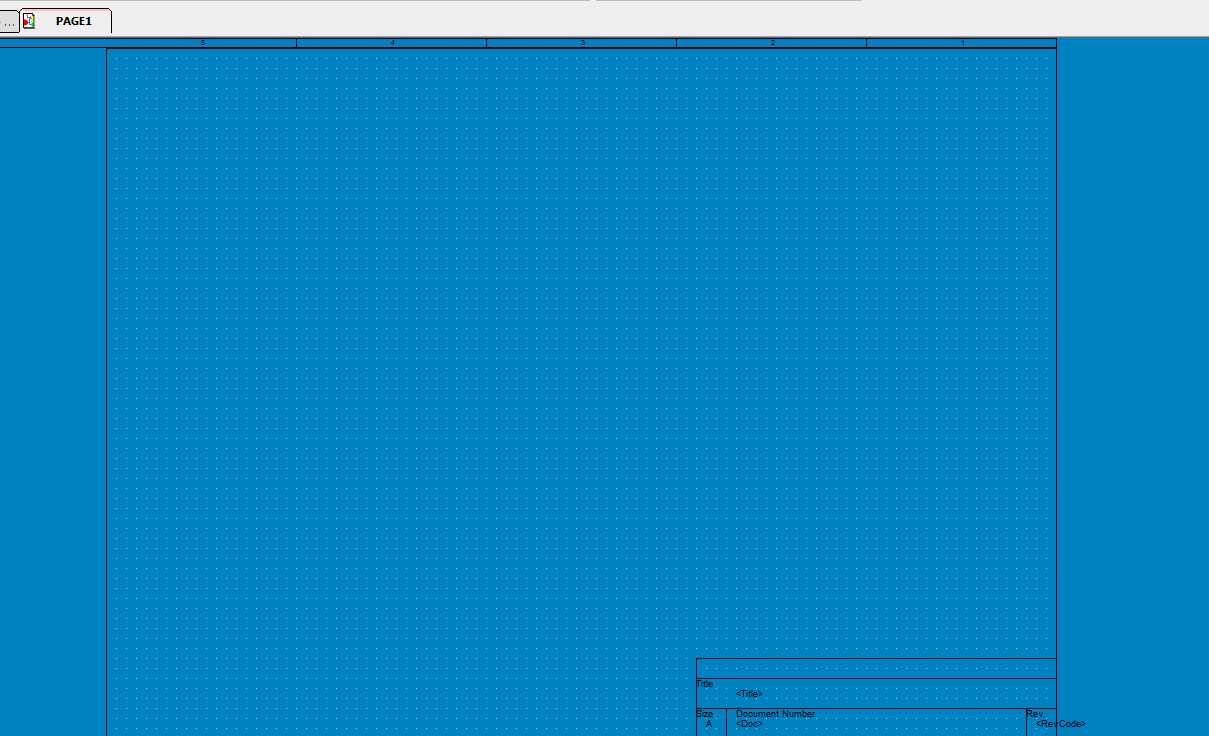

在原理图中
按住键盘中的Z键，查看添加
这里的文件一般都是空的，，我们没有添加，，

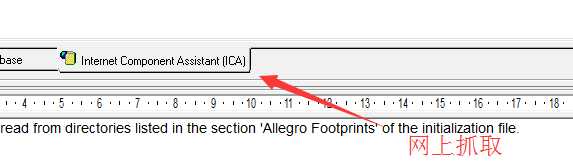

可以选择网上抓取
，，，，
------------------------------------------
