一、库管理

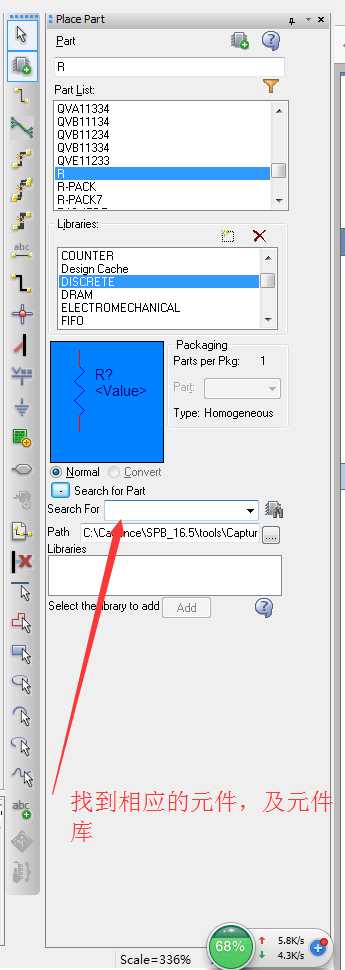

1.打开原理图,,按键盘P键

技术分享

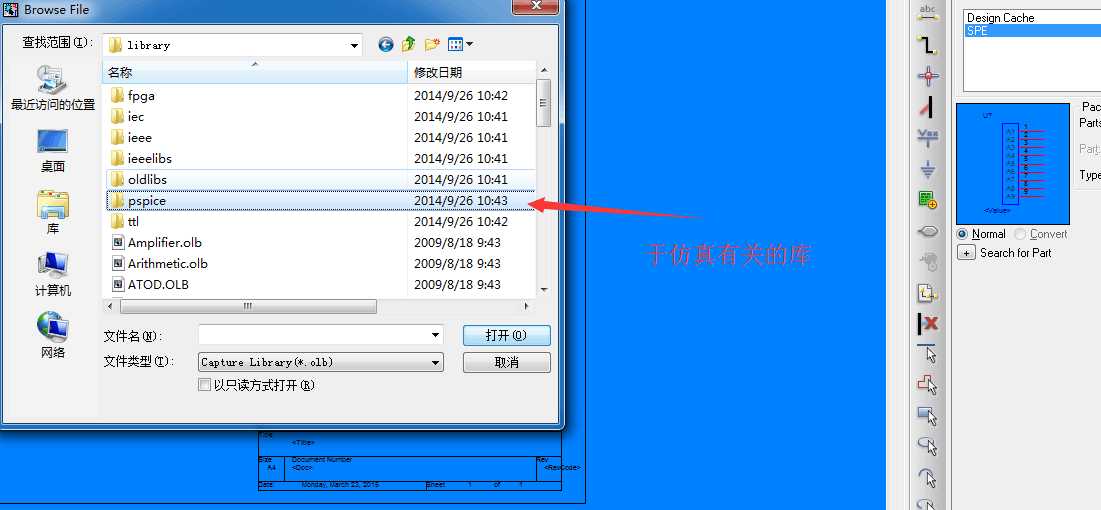

在目标库下可以直接收索需要的元件,则可直接找到

技术分享



在原理图中放置器件时,结束放置快捷键:Esc

技术分享

双击后,可自动将该元件对应的库添加到你的库中,该方法找元件效果好^_^

二、放置元件,电源及地

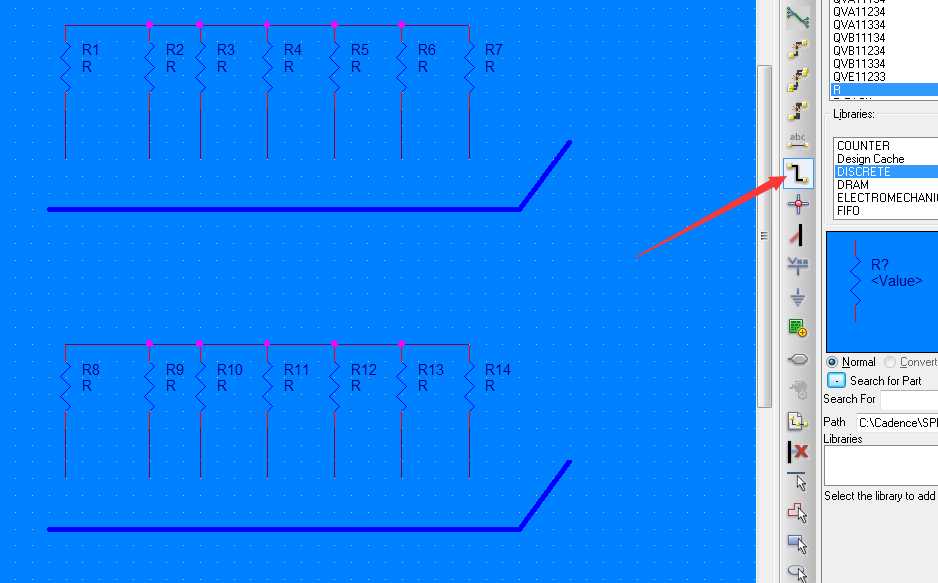

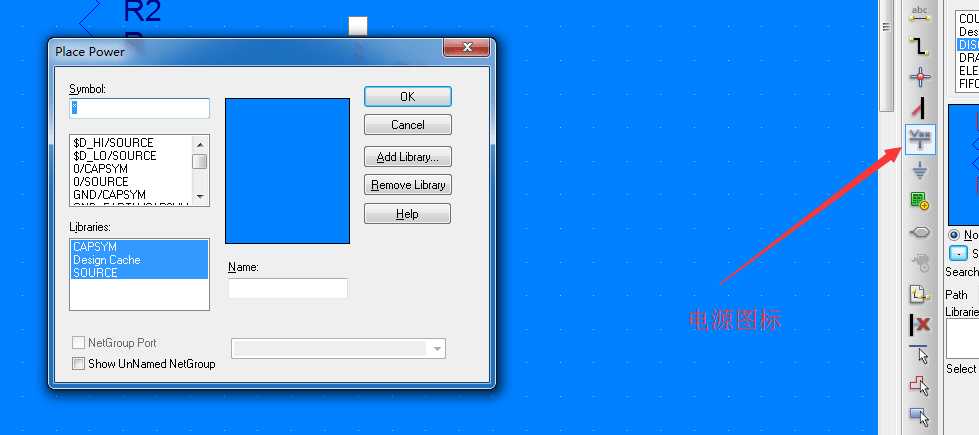

 技术分享

 快捷键  g

 三、放置连接线

注意点:

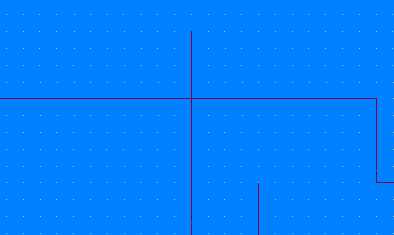

1走线时默认是90°的,若想任意角按住Shift键即可

2十字线交叉处默认是不连接的

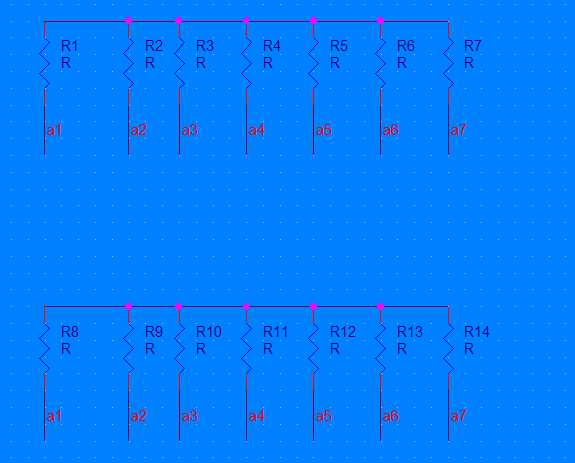

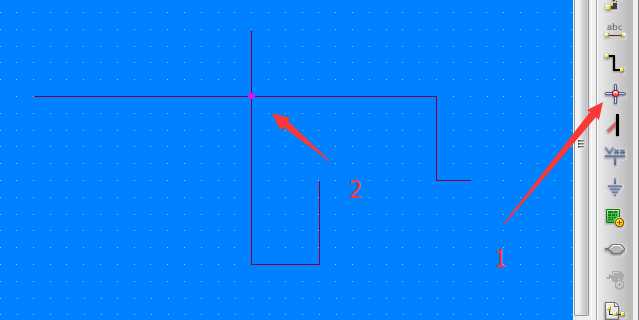

技术分享

若想连接

技术分享

 删除
法1:连接点再选一下

法2:点击该点 按 键盘s键

四、网络标号

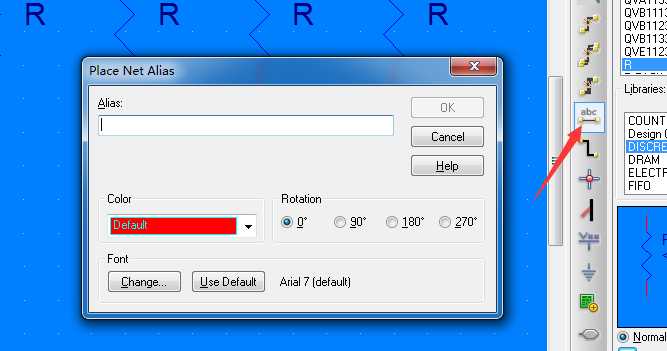

技术分享

颜色字体均可选

技术分享

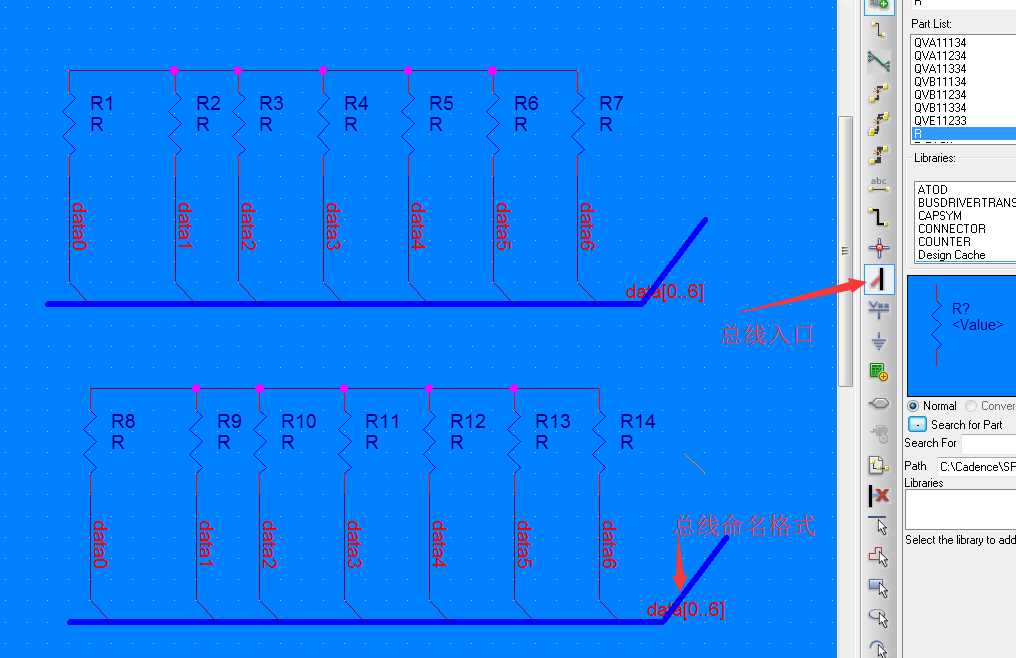

五、放置总线(快捷键 B)

技术分享

总线入口(快捷键E)

技术分享



总线的命名格式data[0..7]或者data[0:7]



 缩放:( I / O )

注意点:右键圈出一个框

元器件镜像:H键(左右),V键(上下)

 六、器件滤波器设置

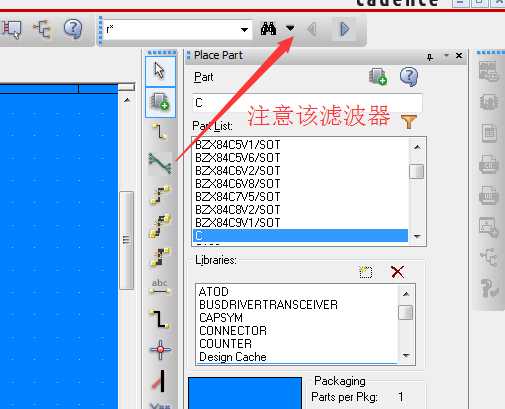

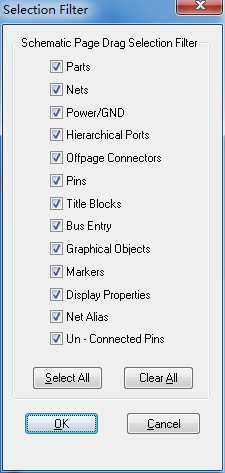

Ctrl+i  弹出滤波器

技术分享

 那么下一个操作 只有选中的

七、元件属性编辑

1.单个属性编辑

双击该器件

技术分享

横着不好看的话,可以点击SCHEMATIC,,右键Pivot



2.群编辑

①点选法

多选几个器件,右键Edit  Properties

②Browse法

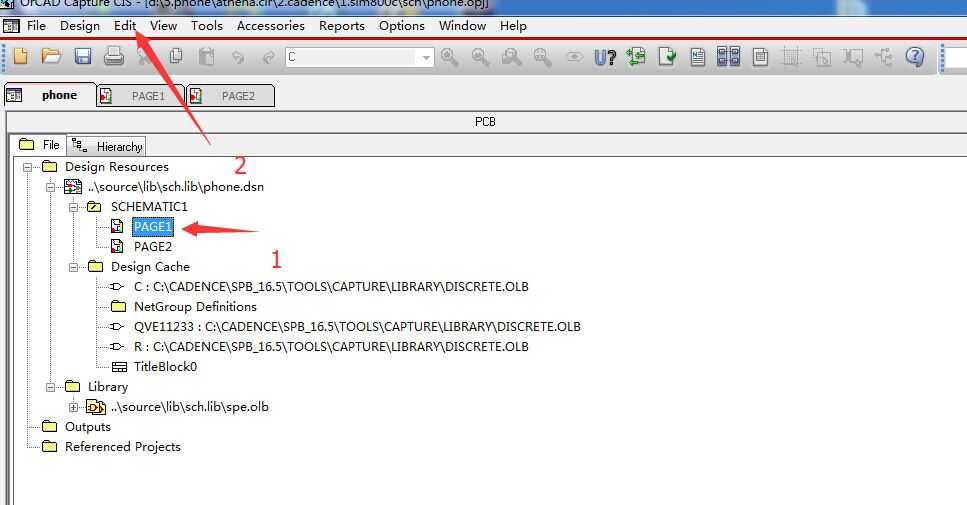

在工程窗口

对一页的原理图进行编辑

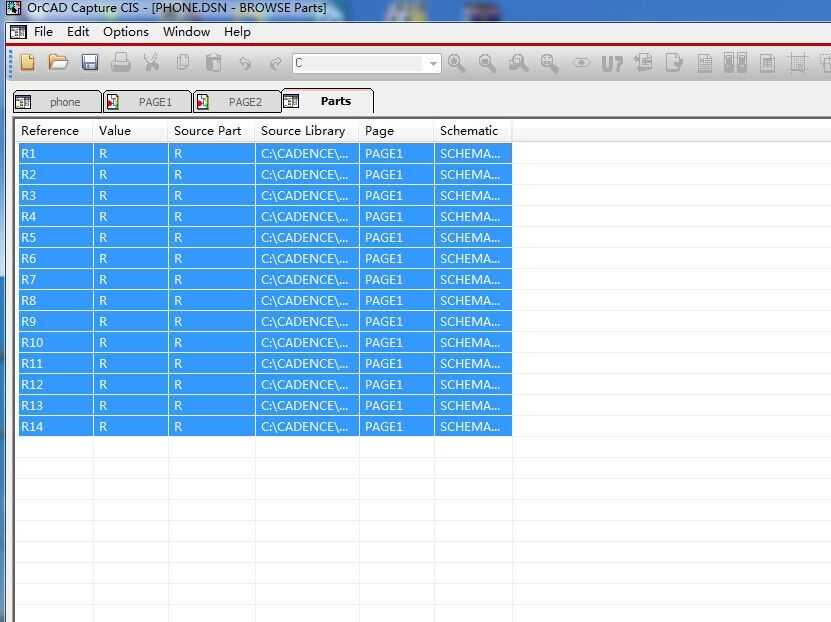

技术分享

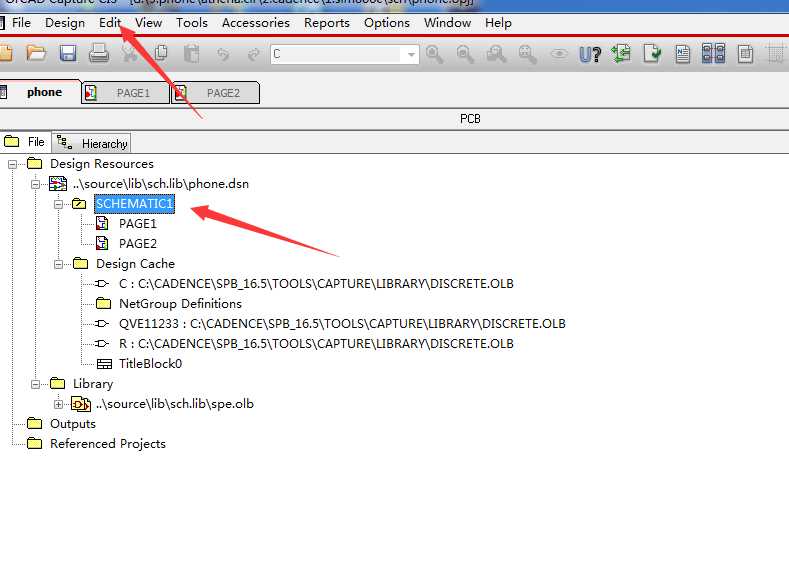

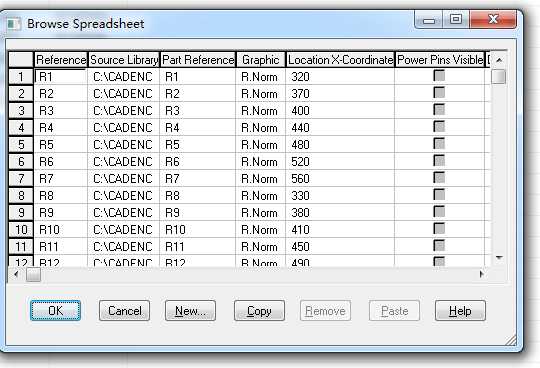

选中一个原理图页,点击Edit>Browse

shift连续选

ctrl点选

技术分享

选中后ctrl+e 属性对话框

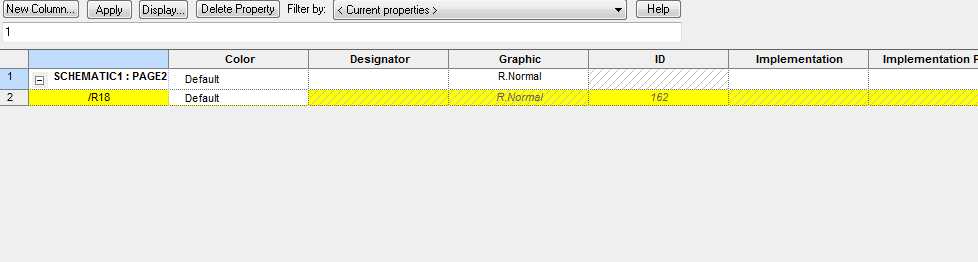

技术分享



在属性中进行群编辑

当然也可以对整个工程元器件属性进行编辑

技术分享

选中工程文件即可

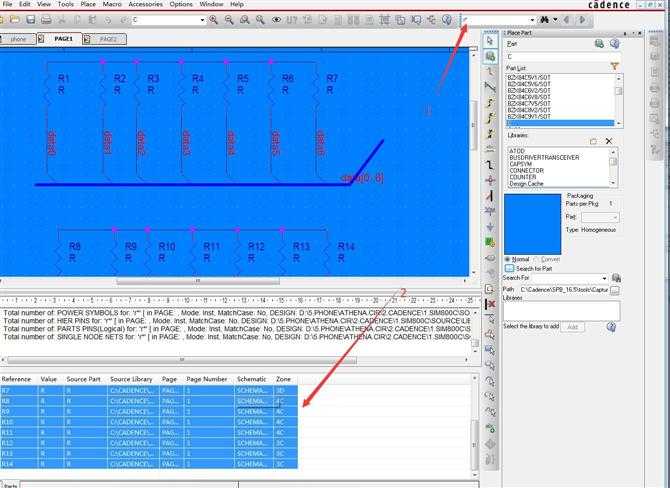

③收索法

技术分享

右键第一个 编辑属性

技术分享



 八、Design Cache的使用

技术分享

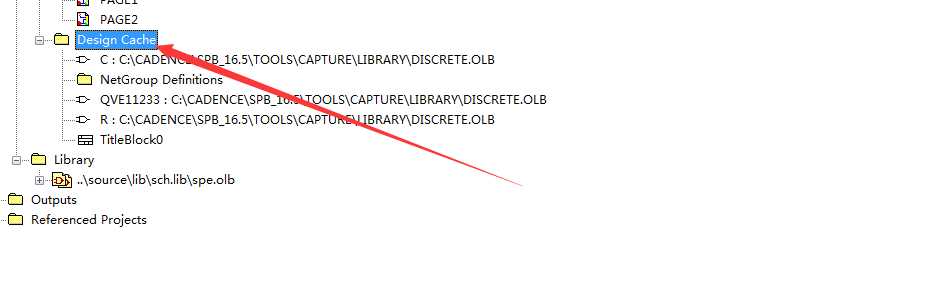

 右键:clearup Cache,这样Design Cache与原理图保持同步。

元件的替换,

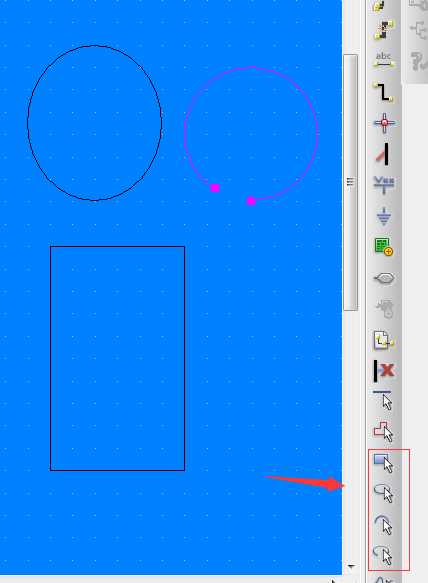

 九、其他放置操作

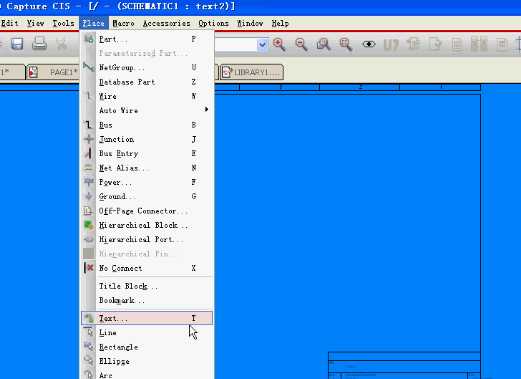

放置文本

技术分享



或者:



技术分享





放置图框

技术分享

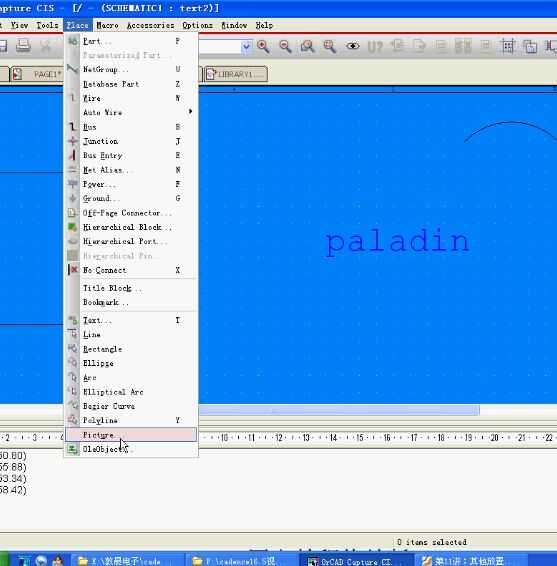

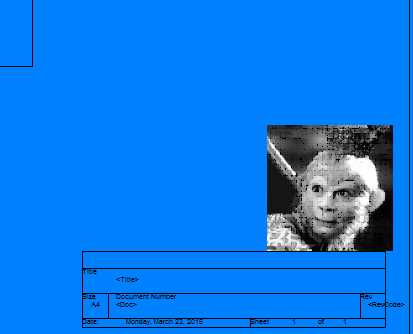

放置图片

技术分享



如:

技术分享

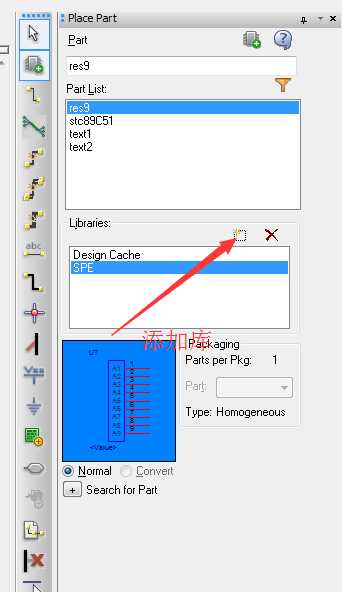

十、添加封装

①原理图中单个添加

技术分享

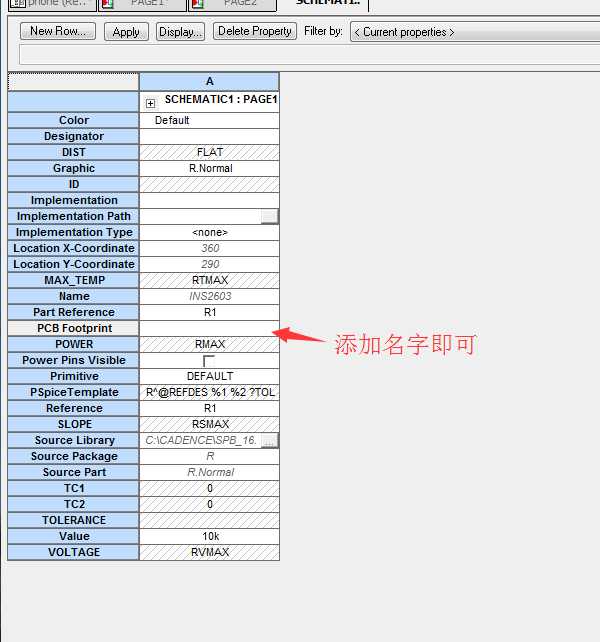

或者群编辑,都可以,,和前面的元件属性更还一样



②元件库中修改,更新到原理图

建元件的时候就添加进去



③property editor中修改
