动态快创建之对称拉伸折断线

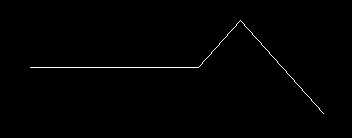

最后效果如图所示：

首先用直线命令画折线线，开始时随手画成这样：

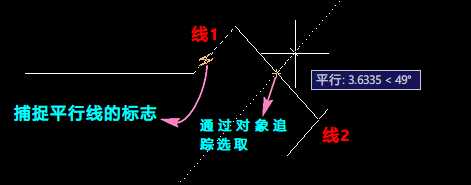

然后用镜像命令由线1得到线2:

然后就可通过延伸和剪切得到完整的折断线：

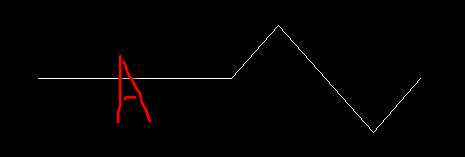

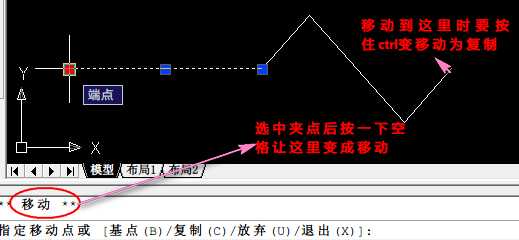

再之后用夹点编辑命令移动A线：

最后用编辑多段线命令（PE）将线段变合并为多段线，再添加为块。

动态块的创建

通过“工具→ 块编辑器”或命令BE 打开块编辑器

定义动态块需要两步，一是添加参数，对这种情况是添加“线性参数”，二是添加动作，在这是要添加拉伸动作，而且是要两次拉伸。

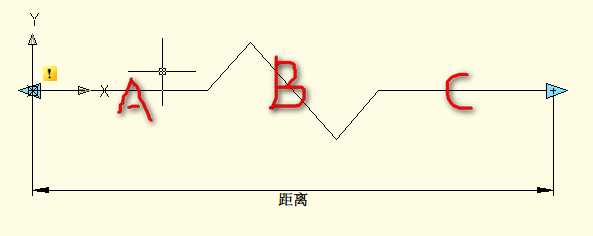

1. 添加参数如图，很简单不用多说：

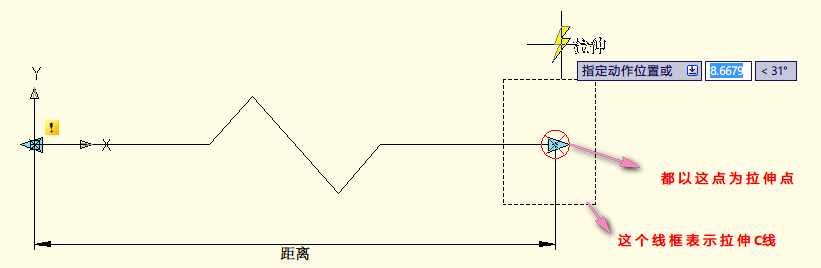

2. 添加拉伸动作，让C线拉伸

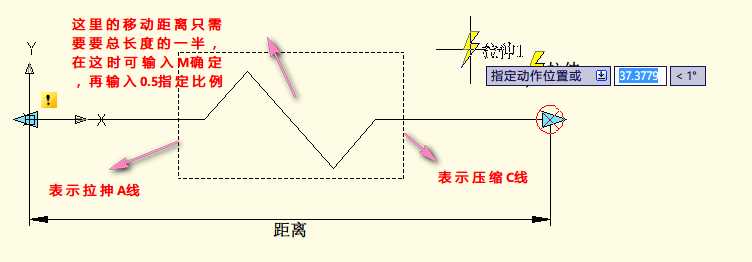

3. 添加第二次拉伸动作，让A线拉伸，C线压缩，且这里要按制拉伸比例为0.5，因为中间部分的移动距离只需要总长度的一半。
