《UML和模式应用》读书笔记（一）面向对象分析和设计简单示例

在开始进行对象分析和设计之前，先通过“扔骰子”这个软件（游戏者扔两个骰子，如果总是是7，则赢，否则输），来简单分析下这个过程。

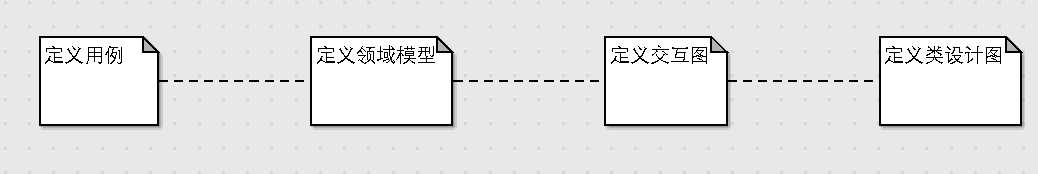

1：用例

 需求分析，可能包括人们如何应用的场景或情节，这些都可以被编写成用例。

     用例不是面向对象的制品，只是对情节的记录。比如，对于“扔骰子”这个游戏，用例是：

     骰子游戏：游戏者请求扔骰子，如果骰子的总点数是7，则游戏者赢，否则游戏者输。

2：领域模型

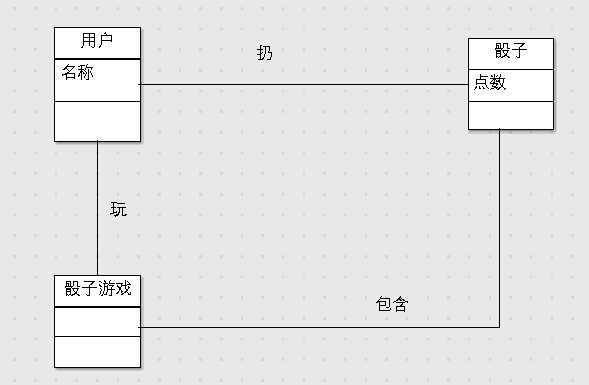

可以用领域模型来展示用例中重要的概念或者对象

3：定义交互图

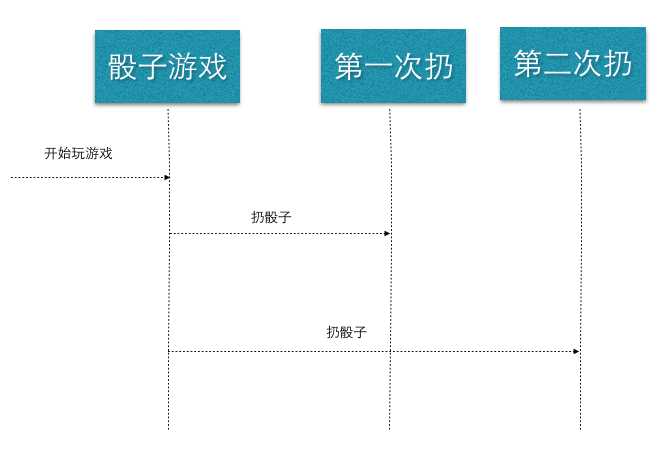

   面向对象设计关注软件对象的定义--他们的职责和协作，顺序图就是描述协作的常见表示法。它展示了软件对象之间的消息流，和由消息引起的方法调用。

4：类设计图

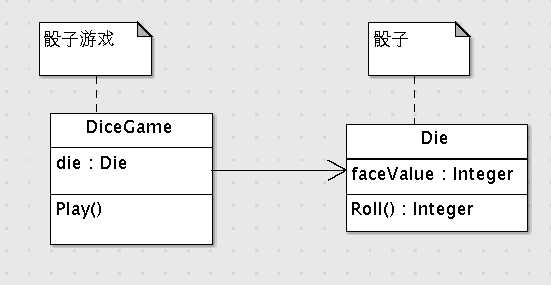

除了用交互图表示对象协作的动态视图外，还可以用类设计图来有效表示类定义的静态视图，来描述类的属性和方法

      比如，根据交互图，我们可以得出一下结论

1.       向骰子游戏发送了 “游戏开始”的指令，因此，骰子游戏类，需要一个play方法
2.      扔骰子，得到点数结果，因此，骰子类，需要一个Roll和GetFaceValue方法。

      总结：骰子游戏很好的涵盖了面向对象分析和设计的时候，所需要进行的步骤，有很好的参考作用。
