【嵌入式开发板】大家都在玩儿的4412开发板

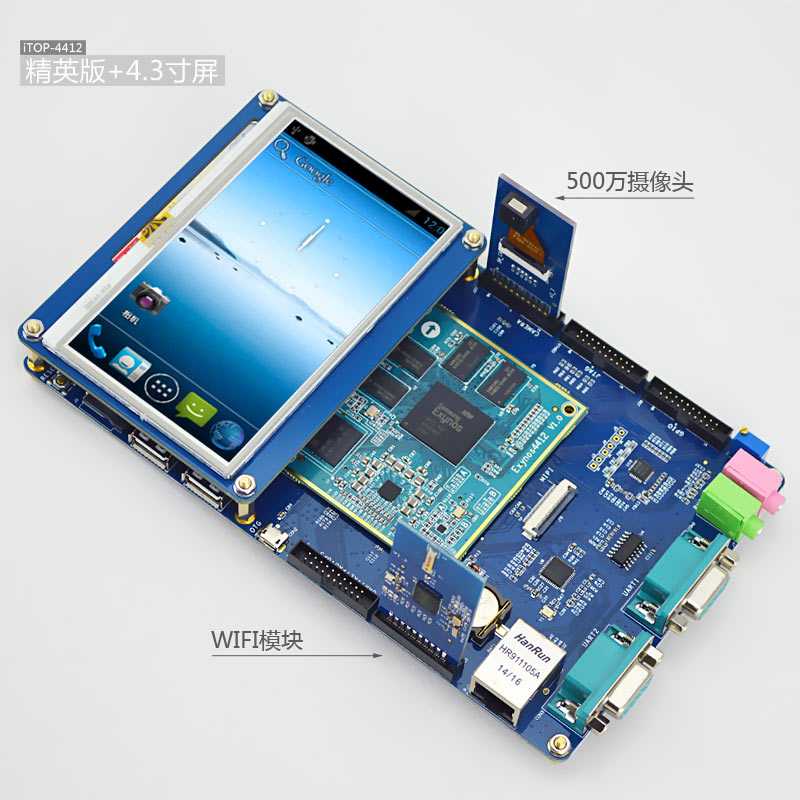

迅为iTOP-4412开发板平台，ARM Cortex A9架构,主频1.4GHz-1.6GHz，1GB 双通道 DDR3(2GB 可选)，4GB EMMC(16GB 可选)，提供多种外接模块，如：RFID模块、继电器模块、CAN总线 RS485总线模块、串口转接板、矩阵键盘模块、AVIN模块、GPS模块、VGA模块、500万摄像头模块、WIFI/蓝牙模块等。拥有丰富的板载接口以及众多配套扩展模块，并提供配套视频教程，是学习与开发最佳选择。

部分视频观看地址：

【视频教程】iTOP-4412开发板之学习方法--致初学者

http://v.youku.com/v_show/id_XNzQ5MDA4NzM2.html

【视频教程】三星Exynos 4412处理器开发要点

http://v.youku.com/v_show/id_XNjIwODA0MTY4.html

【视频教程】iTOP-4412开发板之如何扩展不同型号LCD屏

http://v.youku.com/v_show/id_XNjM4NjY2NDQ4.html

【视频教程】iTOP-4412核心板专题

http://v.youku.com/v_show/id_XNzE4OTI1OTI4.html

【视频教程】iTOP-4412开发板系统烧写篇（一）

http://v.youku.com/v_show/id_XNzIxNTY1OTQ0.html

【视频教程】iTOP-4412开发板系统烧写篇（二）

http://v.youku.com/v_show/id_XNzIxOTMwMjY4.html

【视频教程】iTOP-4412开发板的底板设计

http://v.youku.com/v_show/id_XNzIzNzAxNTI0.html

【视频教程】iTOP-4412开发板编译环境的搭建以及编译指引

http://v.youku.com/v_show/id_XNzMxOTQzNDQ4.html

【视频教程】iTOP4412开发板---用户产品定制剖析及设计指导（原理图及LAYOUT)

http://v.youku.com/v_show/id_XNzMyNDk4OTc2.html

【视频教程】iTOP-4412开发板Linux-QT编译环境的搭建以及编译指引

http://v.youku.com/v_show/id_XNzMyODE5OTg0.html

【视频教程】 iTOP-4412开发板GPIO驱动设计--LED（一） http://v.youku.com/v_show/id_XNzM3MDk2Njk2.html

【视频教程】 iTOP-4412开发板GPIO驱动设计--LED（二）

http://v.youku.com/v_show/id_XNzM3MTAwODEy.html 【视频教程】基于iTOP-4412的嵌入式技术学习步骤 http://v.youku.com/v_show/id_XOTI4Njc0NDIw.html

核心板参数

核心板尺寸：60mm*70mm

高度：连同连接器在内2.6mm

CPU： Exynos4412，四核Cortex-A9，主频为1.4GHz-1.6GHz

内存：1GB 双通道 DDR3（2GB可选）

存储：4GB EMMC（16GB可选）

电源管理：低功耗动态三星S5M8767电源管理，最优架构！

工作电压：2.65V--5.5V (推荐4.0V）

系统支持：Linux-QT/Android4.2/Ubuntu操作系统

USB HOST：板载USB3503，引出高性能HSIC，实现2路USB HOST输出

引角扩展：引出脚多达320个，满足用户各类扩展需求

运行温度：-25度至+80度区间，设备工作正常，运行良好！

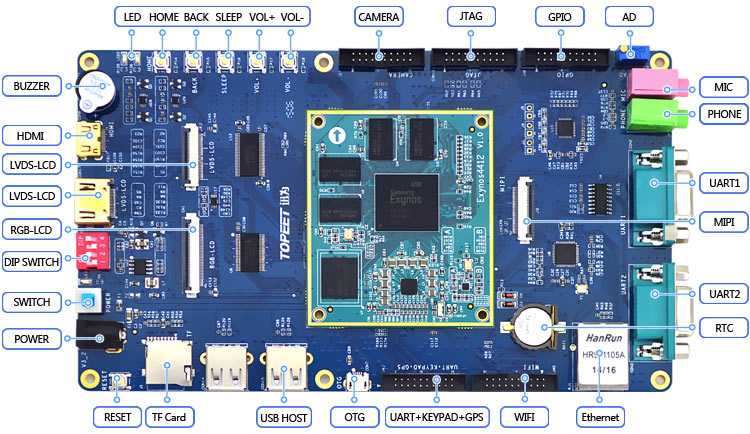

底板参数

底板尺寸：110mm*190mm

SWITCH 电源接口

RESET 1个复位按键

POWER 电直流电源输入接口，5V/2A电源输入

TF Card 1个标准SD卡接口/td>

USB Host 2路USB Host,支持USB2.0协议

USB OTG 1路USB OTG2.0

以太网口 10M/100M自适应网口

PHONE 支持耳机输出

MIC 支持MIC输入

串口 2路串口

A/D 1路

User Key 5个功能按键

GPIO 20PIN（电源和地）

CAMERA接口 1个（可支持200万和500万摄像头）

WIFI接口 1个

HDMI接口标准HDMI v1.4，1080p高清分辨率输出

LCD接口 共3个，2个LVDS接口，1个RGB接口

LCD电源开关 1个

MIPI接口 1个

实时时钟 内部实时时钟，带有后备锂电池座，断电后系统时间不丢失

BUZZER 1个蜂鸣器

JTAG接口 1个

扬声器接口 1个

麦克风接口 1个

串口、矩阵键盘、GPS接口 1个

DIP SWITCH 1个
