powerdesigner基础操作

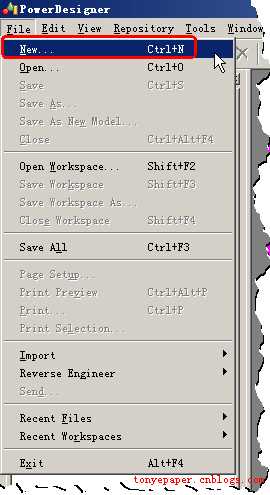

1.       打开PowerDesigner,点击File->New

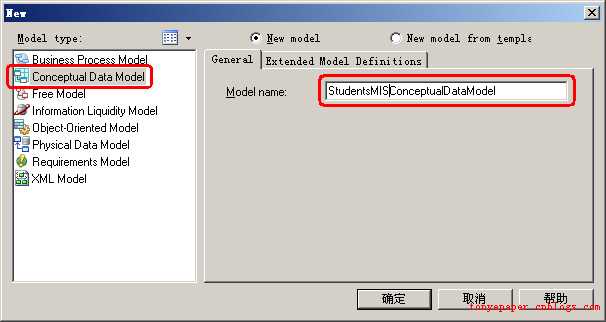

2.       选择Conceptual Data Model,并修改Model name.

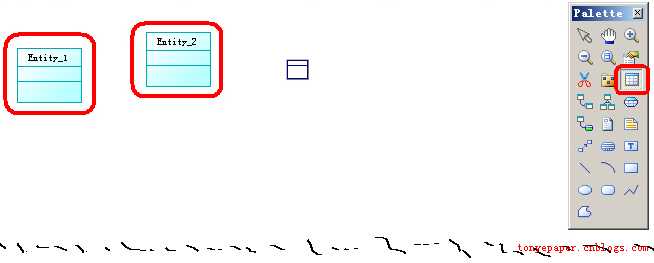

3.       在Palette工具栏中点击Entity工具,并在工作区中建立两个Entity.

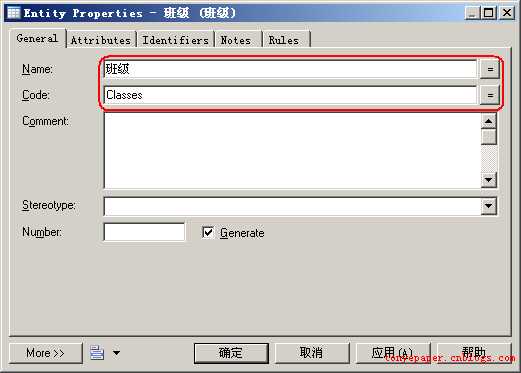

4.       双击一个Entity.在弹出的Entity Properties中输入Name,Code.其中Name是在显示时使用的名称,而Code是在代码中使用的名称.

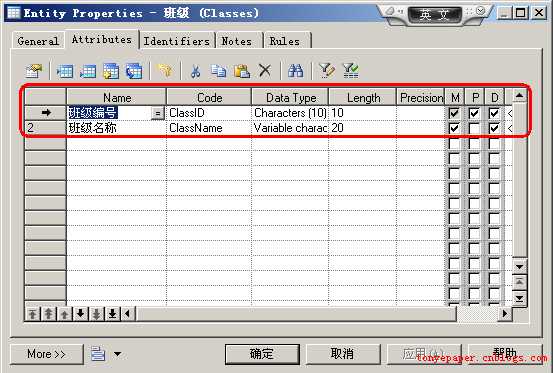

5.       点击Attributes,建立相应的属性:Name:显示名称,Code:代码名称,Data Type:数据类型,Length:数据长度,Precision:数据精度,M:必须的,P:主键,D:显示.

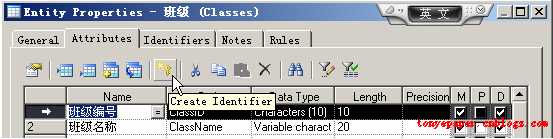

6.       选中主键列,点击工具列中的Create Identifier按钮.

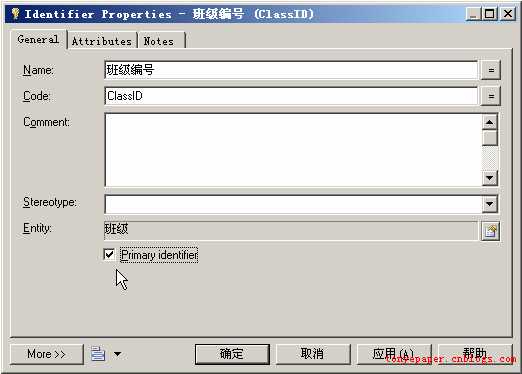

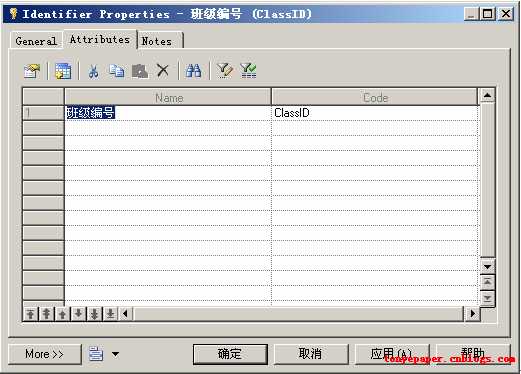

7.       输入Name及Code,因为是主键列,所以选中Primary identifier.

8.       使用3-7的方法建立学生Entity.
