UML的各种关系理解

• 泛化关系(generalization)（IS A）

  • 解释：就是继承关系，继承关系为 is-a的关系；两个对象之间如果可以用 is-a 来表示，就是继承关系：（..是..)

  • eg：IPhone5s 的类 is a IPhone5 的类 ,从哲学的角度上讲，IPhone5s类就是iPhone5类--因为它可以实在iPhone5 的类上修改而产生的，对比5而言5s只有功能的修改或者增加，并没有减少。因为5的类是有具体实现（非抽象类），5s也是有具体实现（非抽象类）的所以就叫继承
    同理，如果5类 和5s类都是抽象类，那也是可以称为继承的，要不就就成了实现了。【抽象到抽象，具体到具体】

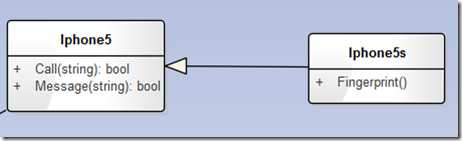

  • 类图：


• 实现关系(realize)（IS A）

  • 解释： 和泛化关系(generalization)几乎一致，区别说就是 一个继承抽象类（abstract ，interface），一个继承具体类

  • eg：iPhone 类 和 iPhone 5 的类 的关系 iPhone 类是没有具体实现的，是一个抽象类，一个抽象的概念【抽象到具体】

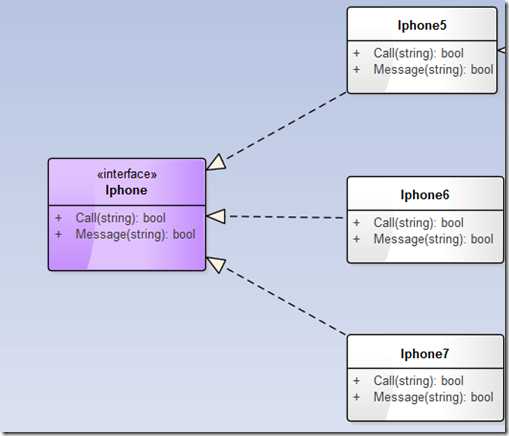

  • 类图：


• 聚合关系(aggregation)（has-a）

  • 解释：就是由某某组成的关系，聚合关系的两个类处于不同的层次，一个是整体，一个是部分。而且各个组成部分脱离整体也是可以存在的，整体和部分的生命周期是独立的。如果有联系产生那就是Composition(组合)关系了。代码上的体现：如果A由B聚合成，表现为A包含有B的全局对象，但是B对象可以不在A创建的时刻创建。
  • eg： 部门和员工，当部门解散后，员工的生命周期是不会随着部门的生命周期的结束而结束。

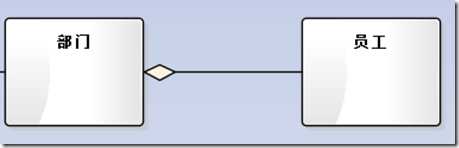

  • 类图：



• 组合关系(composition)（contains-a）

  • 解释：就是由某某组装而成的关系，聚合关系的两个类处于不同的层次，一个是整体，一个是部分，各个组成部分脱离整体是不可以存在的。整体和部分的生命周期是一致的。代码上的体现：如果A由B组成，表现为A包含有B的全局对象，并且B对象在A创建的时刻创建。

  • eg：企业和部门，当企业倒闭后，部门也就随着企业的生命周期的结束而结束。人和四肢

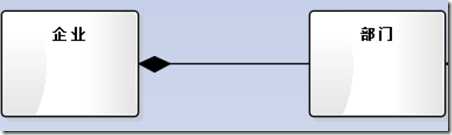

  • 类图：




• 关于聚合和组合的区分：其关键点就是整体和部分的生命周期是否一致这个条件。（深入思考：当整体的生命周期结束后，不会受到质变，也不会受到任何 对生命周期有影响的改变。例如 电脑 和CPU， 相反 例如 人体 和四肢)

• 关联关系(association)

• 解释：它描述不同类的对象之间的结构关系，是处于同一种层次；它是一种静态关系， 通常与运行状态无关，一般由常识等因素决定的；它一般用来定义对象之间静态的、天然的结构； 所以，关联关系是一种“强关联”的关系；
  不存在依赖关系的偶然性、关系也不是临时性的，一般是长期性的。代码体现：表现在代码层面，为被关联类B以类属性的形式出现在关联类A中，也可能是关联类A引用了一个类型为被关联类B的全局变量。
• eg：A引用了B作为属性
• 类图：


• 依赖关系(dependency)

  • 解释：它描述不同类的对象之间的结构关系，是处于同一种层次；它是一种动态关系，与关联关系不同的是，它是一种临时性的关系，通常在运行期间产生，并且随着运行时的变化； 依赖关系也可能发生变化；
    代码体现：例如如果A依赖于B，则B体现为局部变量，方法的参数、或静态方法的调用。
  • eg：A中的方法调用了B
  • 类图：
