很久没有更新这个项目，原因是这段时间并没有什么进展。去年gc-forever论坛的Unseen公开了他的FPGA Gamecube component cable，随后happy_bunny在这个设计的基础上完成了HDMI版本Shuriken Video，那么我再继续弄一套就没有什么意义了。
这次更新一下按照happy_bunny的设计做出来的过程：

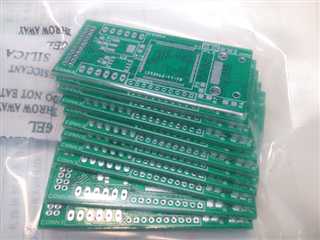

首先是做好的PCB：

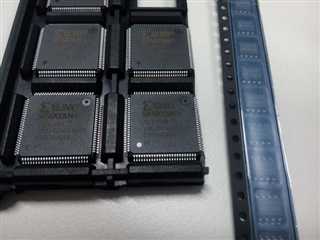

其次是主角：Xilinx XC3S50A和SPI Flash Rom：

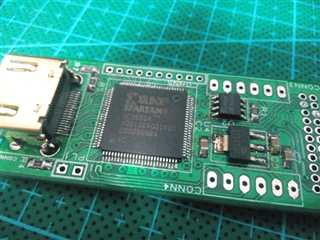

接下来就是组装，最麻烦的恐怕就是焊接这片FPGA了：

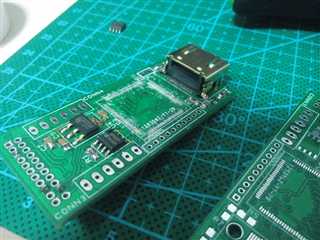

注意到PCB右侧有三个焊盘焊接过的痕迹，那是用来测试焊接完成的LDO能否正常工作时留下的，毕竟要在焊接FPGA前确保电源没有问题。

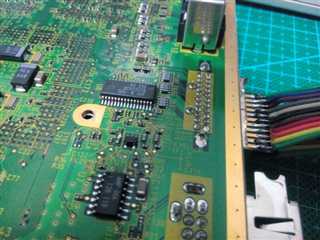

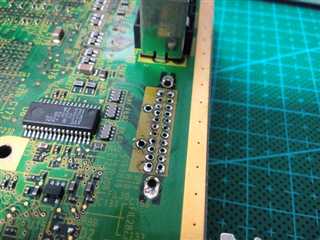

接下来是拆除之前焊接在GC色差口上的修改：

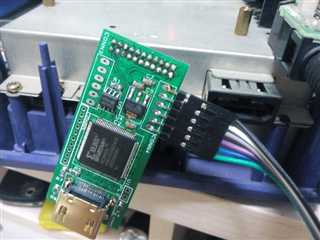

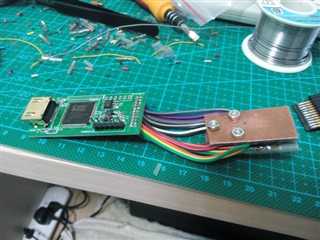

整装待发，这个是直接焊接到GC主板上的版本：
为了避免修改破坏GC主板，我又做了一片，自制色差接口插头：
首先加工好覆铜板：

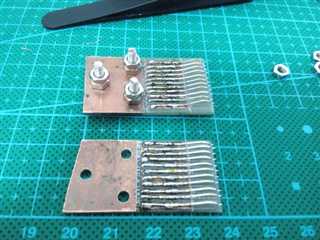

然后用刻刀加工出线路，焊接弹片，这个弹片是从废旧的PCI插槽里面拆出来的：

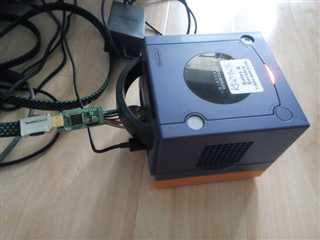

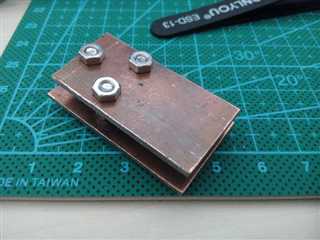

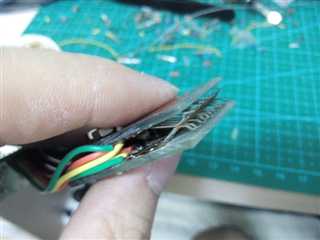

组装完毕是这样：

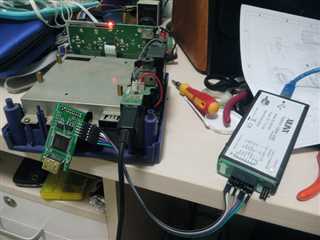

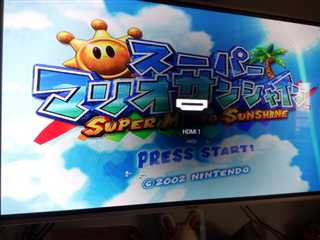

实际测试：

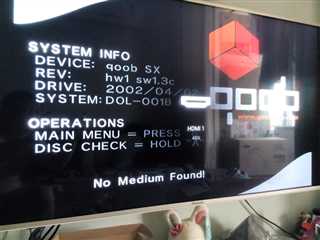

高清狗牙阳光马尿：
Project Seasons Work In Progress 4
