上次遇到一个问题：
单片机要求P0.0=0时输出高电平，P0.0=1时输出低电平。明显这里需要加一个非门，但是加一个74HC04显得太耗成本，又没想到别的好办法，就搁置一边了。
今天在复习数字电路时，看到非门介绍，找到了方法。可以用一个简单的三极管非门电路代替。
将A接到单片机的P0.0，简单分析一下。
当P0.0=0时，三极管截止，L=VCC=5V；
当P0.0=1时，三极管饱和，L≈0V；

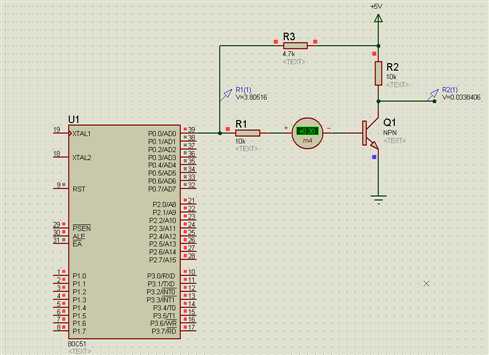

用protues简单仿真一下：
结果是OK的。但是作为实际电路，可能要调整电阻的取值，减小灌入P0口的电流，并且是BJT工作在截止期和饱和区。
当然依据负载还得考虑需不需要加隔离电路。
