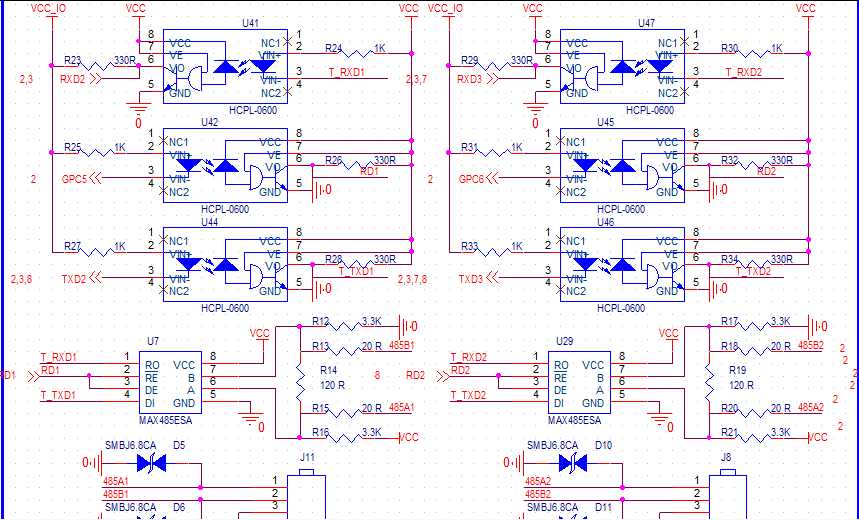

原理图设计如下：
VCC电平为5V，VCC_IO电平为3.3V。示波器抓取信号显示，485A电平为2.13V，485B电平为1.54V。该电平由电阻比设计决定，可以做相应调节。

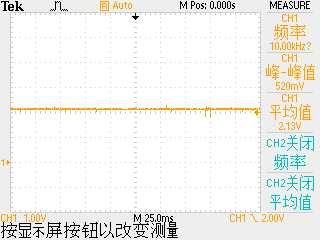

485A信号：

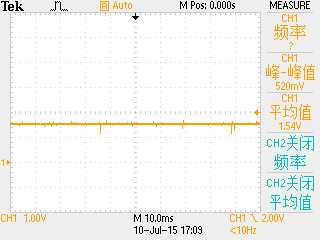

485B信号：

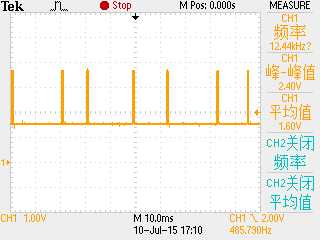

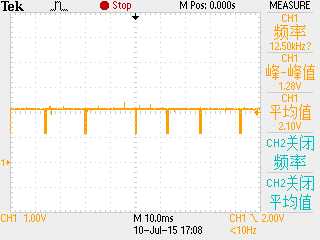

正确的发生和接受信号的波形如下，485A的信号在2.10V电平以下，485B的信号电平在1.54V电平以上。
RS485通讯测试
